射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
JDSPSAEL800M 射频电容料位计

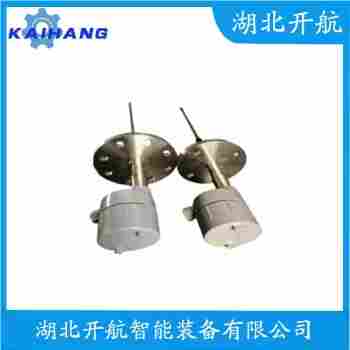

JDSPSAEL800M 射频电容料位计是一款高性能的工业测量设备，广泛应用于粮食、化工、矿产等行业。以下是对该产品的详细介绍：
一、产品特点
1. 高精度测量：JDSPSAEL800M 射频电容料位计采用*的射频电容原理，能够实现对物料层厚度的测量，误差范围小于±1%。
2. 广泛适用性：该产品适用于各种颗粒状、粉状、块状物料，如粮食、化工原料、矿产等，测量范围可达0-20米。
3. 抗干扰能力强：JDSPSAEL800M 射频电容料位计采用的设计，有效抑制了电磁干扰，确保测量数据的稳定性。
4. 智能化操作：该产品具备一键式设置功能，用户可轻松完成参数设置和校准，操作简便。
5. 长寿命设计：JDSPSAEL800M 射频电容料位计采用高品质元器件，抗老化性能优良，使用寿命长。
二、技术参数
1. 测量范围：0-20米
2. 误差范围：±1%
3. 工作频率：80MHz
4. 电源电压：220V AC/50Hz
5. 输出信号：4-20mA、RS485
6. 环境温度：-20℃至+60℃
7. 环境湿度：≤95%（无凝结）
三、应用场景
1. 粮食行业：用于粮食仓、饲料仓等场所的物料层厚度测量，实时掌握库存情况。
2. 化业：适用于化工原料、粉状产品等物料的生产、储存和运输环节，实现自动化控制。
3. 矿产行业：用于矿山、选矿厂等场所的物料层厚度测量，提高生产效率。
4. 水处理行业：适用于污水处理厂、自来水厂等场所的污泥、悬浮物等物料层厚度测量。
JDSPSAEL800M 射频电容料位计凭借其高精度、抗干扰能力强、智能化操作等特点，已成为众多企业提高生产效率、降低成本的*设备。在激烈的市场竞争中，该产品以其*的性能和的服务，赢得了广大用户的信赖和好评。
