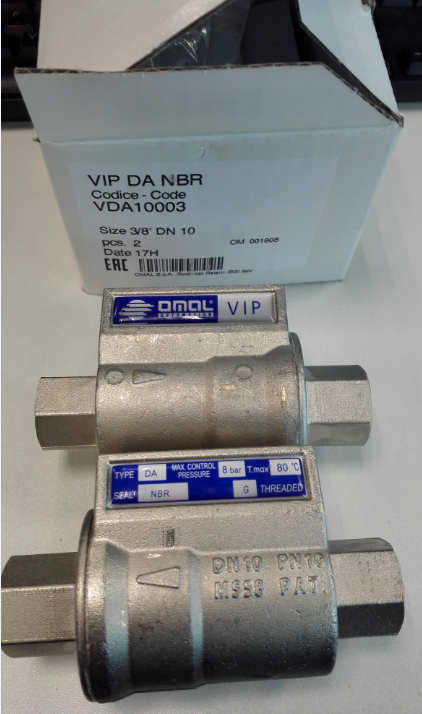

OMAL欧玛尔 VDA10003VIP梭阀现货图
技术特点
功 能： 双动、单动弹簧复位常开或常闭型
气 源： 双动3~8bar
单动4.2~8bar （经干燥过滤气源）
压 力： 大10bar
连 接： G3/8"~2" 单向流动
润 滑： 无需润滑，在有润滑时，润滑油需适合密封件。
螺纹标准： UNI/ISO 7/1 Rp - DIN 2999 (可提供NPT螺纹），控制元件
的连接孔标准：NAMUR 。
VIP阀可以用于任何安装位置（水平、垂直或倾斜），可以提供NBR、FKM或EPDM密封：
- NBR (丁晴橡胶）： 适用于空气、天然气、油、水等。
工作温度：-20℃~+80℃
- FKM（氟 橡 胶 ）： 完全适用于大多数流体，不适合蒸汽。
工作温度：-20℃~+150℃
- EPDM （三元乙丙橡胶）：完全适合热水和蒸汽，不适合碳氢化合物（油、动物油脂等）。
工作温度：-20℃~+150℃
耐 真 空：优良的密封性能，耐740 mm Hg（相对真空）。
※可提供适用于易爆气液体的密封，更详细的应用请联系我们技术部门。
※附 件：限位开关（如需另加限位开关请在订货时注明，否则无法在出厂后另外安装）。
认 证：符合欧盟 PED-97/23
可提供符合欧盟 ATEX-94/9产品 （如需要请在订货时提出）
工作条件
工作温度：0℃~ 80℃，-20℃~ 80℃ （干燥空气）。（特殊型号：高温-20℃ ~ 150℃，低温 -50℃ ~ 60℃）。
气源：5.6bar，大8.4bar。
公司地址：上海黄浦区北京东路668号科技京城东楼27-C1室
联 系 人：张涛经理
电话：【直线】
手 机： 微信同步
公司传真：请备注张涛收
Q Q： 337387052
邮 箱：1482435966@qq.com
控制气源：经过滤的压缩空气，无需润滑。
有润滑情况下，不得使用洗涤剂油润滑或与NBR相溶的润滑油。
1.接受连续的气信号，输出直线位移（加电/气转换装置后，也可以接受连续的电信号），有的配上摇臂后，可输出角位移。
2、有正、反作用功能。
3、移动速度大，但负载增加时速度会变慢。
4、输出力与操作压力有关。
5、可靠性高，但气源中断后阀门不能保持（加保位阀后可以保持）。
6、不便实现分段控制和程序控制。
7、检修维护简单，对环境的适应性好。
8、输出功率较大。
9、具有防爆功能。
车再好，也靠人驾驶。
导航再好，给的是方向，代替不了车。
导师再好，给的是，代替不了你自己。
平台再好，给的是机会，你不好好利用，也是白白浪费。
脚下的路，没人替你决定方向，心中的梦，没人替你去圆滿。
风吹雨打知生活，苦尽甘来懂人生。
人生就是一种历练，没有等来的辉煌，只有拼来的精彩！
我在等您带给我精彩。原装设备，值得您的期待和拥有。
标准型气动执行器致力于提高节能和安全性，具有快速响应、体积小、长寿命等特点。拥有多项技术：碳石墨填充 PTFE（特氟隆）活塞导向点、碳石墨填充 PTFE（特氟隆）活塞密封、自润滑传动销。拨叉式特殊结构，增大输出力矩，满足球阀、蝶阀启闭时所需更大力矩的要求。运动部件均为强化合金钢，长耐久性 （1，000，000 次循环工作测试）。
技术特点
扭矩：8Nm-8000Nm。
安装法兰：UNI EN ISO 5211。
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25。
符合UNI EN 15714 - 3：2009。
控制阀连接：NAMUR标准。
转角90°。
扭矩：与控制气压成正比。
符合ATEX指令94/9/EC。
紧凑的双活塞齿轮，齿条式结构，啮合，效率高，输出扭矩恒定。
铝制缸体、活塞及端盖，与同规格结构的执行器相比重量轻。
缸体为挤压铝合金，并经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。
OMAL气动执行器与OMAL阀门安装、连接尺寸根据国际标准ISO5211、DIN3337和VDI/VDE3845进行设计，可与普通OMAL气动执行器互换。
气源孔符合 NAMUR 标准
意大利欧美尔欧玛尔致力为中石化、中石油、冶金、水、电等行业巨头提供纯欧美尔进口执行器、欧美尔进口蝶阀、欧美尔进口球阀、欧美尔气动执行器等产品，以、合适的产品，满足行业用户的设计与生产需求。
欧美尔气动执行器保养作业前应作好工作安全要求：
1.为确保保养人员安全，减少意外的发生，于设备维修前应由生产部门确认完成各项安全防护準备工作，并于「修復单」中之「施工安全许可」栏签认后方可施工。
2.属明火作业、危险作业或特别危害健康作业等管制项目之保养维修工作，须依据「工作安全许可管理办法」之规定(填写「工作安全许可申请暨同意单」申请、核准，并依「各类施工作业安全检点表」及「各类施工安全作业标準」执行)经申请核准后才可施工。
3.属明火作业、危险作业或特别危害健康作业等管制项目之进口蝶阀保养维修工作，应确认各项安全措施是否已完成、防护器具已穿着配戴妥、灭火防火器具已备妥、通风换器设备已备妥及检查正常、「挂籤」及「上锁」管理安全作业已确实，并指派安全督导员及监工。
4.欧美尔气动执行器设备检修中属转动、空气、蒸汽、气动等设备及电气线路之保养，应做好「挂籤」及「上锁」安全管理方可进行作业。
5.欧美尔气动执行器转动设备检修前应关闭电源，并悬挂「保养修復中，请勿动」、「检修中，禁止送电」等警示禁止标示牌方可进行作业。
6.製程区若有特殊管制或设备跨厂之製程区，进口蝶阀执行保养作业前应先会签相关製程厂核准后，才可进入作业。
7.同区域进行共同作业前，须行协议组织及一人指挥。
8.依据修復单上之设备编号，拿取进口欧美尔球阀设备保养记录档案，并查阅该设备以往保养修护资料以供本次作业参考。
9.依据修护设备及保养进口球阀项目準备所需之工具，及所需修换材料。
10.工作场所内有妨碍保养工作进行之物品，需协调生产值班人员搬离工作场所。
