技术特点
功 能： 双动、单动弹簧复位常开或常闭型
气 源： 双动3~8bar
单动4.2~8bar （经干燥过滤气源）
压 力： 大10bar
连 接： G3/8"~2" 单向流动
润 滑： 无需润滑，在有润滑时，润滑油需适合密封件。
螺纹标准： UNI/ISO 7/1 Rp - DIN 2999 (可提供NPT螺纹），控制元件
的连接孔标准：NAMUR 。
VIP阀可以用于任何安装位置（水平、垂直或倾斜），可以提供NBR、FKM或EPDM密封：
- NBR (丁晴橡胶）： 适用于空气、天然气、油、水等。
工作温度：-20℃~+80℃
- FKM（氟 橡 胶 ）： 完全适用于大多数流体，不适合蒸汽。
工作温度：-20℃~+150℃
- EPDM （三元乙丙橡胶）：完全适合热水和蒸汽，不适合碳氢化合物（油、动物油脂等）。
工作温度：-20℃~+150℃
耐 真 空：优良的密封性能，耐740 mm Hg（相对真空）。
※可提供适用于易爆气液体的密封，更详细的应用请联系我们技术部门。
※附 件：限位开关（如需另加限位开关请在订货时注明，否则无法在出厂后另外安装）。
认 证：符合欧盟 PED-97/23
可提供符合欧盟 ATEX-94/9产品 （如需要请在订货时提出）
工作条件
工作温度：0℃~ 80℃，-20℃~ 80℃ （干燥空气）。（特殊型号：高温-20℃ ~ 150℃，低温 -50℃ ~ 60℃）。
气源：5.6bar，大8.4bar。
控制气源：经过滤的压缩空气，无需润滑。
有润滑情况下，不得使用洗涤剂油润滑或与NBR相溶的润滑油。
1.接受连续的气信号，输出直线位移（加电/气转换装置后，也可以接受连续的电信号），有的配上摇臂后，可输出角位移。
2、有正、反作用功能。
3、移动速度大，但负载增加时速度会变慢。
4、输出力与操作压力有关。
5、可靠性高，但气源中断后阀门不能保持（加保位阀后可以保持）。
6、不便实现分段控制和程序控制。
7、检修维护简单，对环境的适应性好。
8、输出功率较大。
9、具有防爆功能。
标准型气动执行器致力于提高节能和安全性，具有快速响应、体积小、长寿命等特点。拥有多项技术：碳石墨填充 PTFE（特氟隆）活塞导向点、碳石墨填充 PTFE（特氟隆）活塞密封、自润滑传动销。拨叉式特殊结构，增大输出力矩，满足球阀、蝶阀启闭时所需更大力矩的要求。运动部件均为强化合金钢，长耐久性 （1，000，000 次循环工作测试）。
技术特点
扭矩：8Nm-8000Nm。
安装法兰：UNI EN ISO 5211。
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25。
符合UNI EN 15714 - 3：2009。
控制阀连接：NAMUR标准。
转角90°。
扭矩：与控制气压成正比。
符合ATEX指令94/9/EC。
紧凑的双活塞齿轮，齿条式结构，啮合，效率高，输出扭矩恒定。
铝制缸体、活塞及端盖，与同规格结构的执行器相比重量轻。
缸体为挤压铝合金，并经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。
OMAL气动执行器与OMAL阀门安装、连接尺寸根据国际标准ISO5211、DIN3337和VDI/VDE3845进行设计，可与普通OMAL气动执行器互换。
气源孔符合 NAMUR 标准
欧美尔气动执行器保养作业前应作好工作安全要求：
1.为确保保养人员安全，减少意外的发生，于设备维修前应由生产部门确认完成各项安全防护準备工作，并于「修復单」中之「施工安全许可」栏签认后方可施工。
2.属明火作业、危险作业或特别危害健康作业等管制项目之保养维修工作，须依据「工作安全许可管理办法」之规定(填写「工作安全许可申请暨同意单」申请、核准，并依「各类施工作业安全检点表」及「各类施工安全作业标準」执行)经申请核准后才可施工。
3.属明火作业、危险作业或特别危害健康作业等管制项目之进口蝶阀保养维修工作，应确认各项安全措施是否已完成、防护器具已穿着配戴妥、灭火防火器具已备妥、通风换器设备已备妥及检查正常、「挂籤」及「上锁」管理安全作业已确实，并指派安全督导员及监工。
4.欧美尔气动执行器设备检修中属转动、空气、蒸汽、气动等设备及电气线路之保养，应做好「挂籤」及「上锁」安全管理方可进行作业。
5.欧美尔气动执行器转动设备检修前应关闭电源，并悬挂「保养修復中，请勿动」、「检修中，禁止送电」等警示禁止标示牌方可进行作业。
6.製程区若有特殊管制或设备跨厂之製程区，进口蝶阀执行保养作业前应先会签相关製程厂核准后，才可进入作业。
7.同区域进行共同作业前，须行协议组织及一人指挥。
8.依据修復单上之设备编号，拿取进口欧美尔球阀设备保养记录档案，并查阅该设备以往保养修护资料以供本次作业参考。
9.依据修护设备及保养进口球阀项目準备所需之工具，及所需修换材料。
10.工作场所内有妨碍保养工作进行之物品，需协调生产值班人员搬离工作场所。

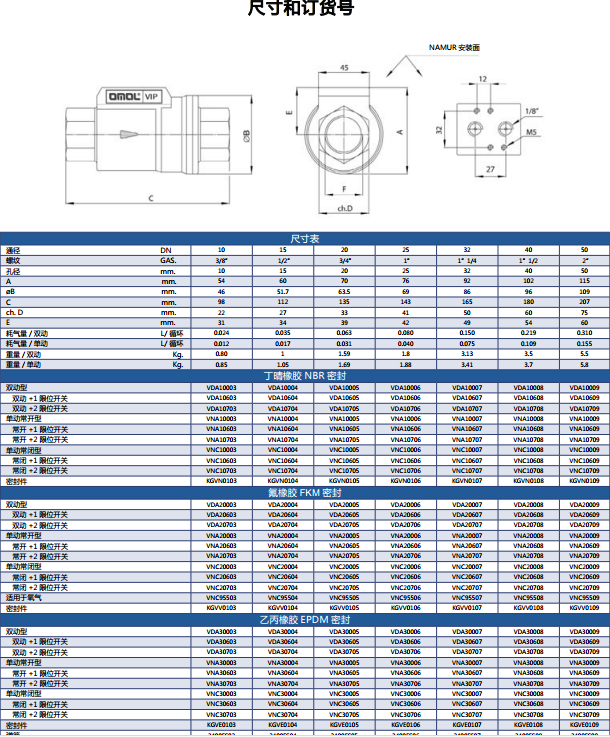

OMAL梭阀主要型号有：
OMAL梭阀 VDA10003 VDA10603 VDA10703 KGVN0103
OMAL梭阀 VDA10004 VDA10604 VDA10704 KGVN0104
OMAL梭阀 VDA10005 VDA10605 VDA10705 KGVN0105
OMAL梭阀 VDA10006 VDA10606 VDA10706 KGVN0106
OMAL梭阀 VDA10007 VDA10607 VDA10707 KGVN0107
OMAL梭阀 VDA10008 VDA10608 VDA10708 KGVN0108
OMAL梭阀 VDA10009 VDA10609 VDA10709 KGVN0109
OMAL梭阀 VNA10003 VNA10603 VNA10703 VNC95503
OMAL梭阀 VNA10004 VNA10604 VNA10704 VNC95504
OMAL梭阀 VNA10005 VNA10605 VNA10705 VNC95505
OMAL梭阀 VNA10006 VNA10606 VNA10706 VNC95506
OMAL梭阀 VNA10007 VNA10607 VNA10707 VNC95507
OMAL梭阀 VNA10008 VNA10608 VNA10708 VNC95508
OMAL梭阀 VNA10009 VNA10609 VNA10709 VNC95509
OMAL梭阀 VNC10003 VNC10603 VNC10703 KGVV0103
OMAL梭阀 VNC10004 VNC10604 VNC10704 KGVV0104
OMAL梭阀 VNC10005 VNC10605 VNC10705 KGVV0105
OMAL梭阀 VNC10006 VNC10606 VNC10706 KGVV0106
OMAL梭阀 VNC10007 VNC10607 VNC10707 KGVV0107
OMAL梭阀 VNC10008 VNC10608 VNC10708 KGVV0108
OMAL梭阀 VNC10009 VNC10609 VNC10709 KGVV0109
OMAL梭阀 VDA20003 VDA20603 VDA20703 KGVE0103
OMAL梭阀 VDA20004 VDA20604 VDA20704 KGVE0104
OMAL梭阀 VDA20005 VDA20605 VDA20705 KGVE0105
OMAL梭阀 VDA20006 VDA20606 VDA20706 KGVE0106
OMAL梭阀 VDA20007 VDA20607 VDA20707 KGVE0107
OMAL梭阀 VDA20008 VDA20608 VDA20708 KGVE0108
OMAL梭阀 VDA20009 VDA20609 VDA20709 KGVE0109
OMAL梭阀 VNA20003 VNA20603 VNA20703 3400FS03
OMAL梭阀 VNA20004 VNA20604 VNA20704 3400FS04
OMAL梭阀 VNA20005 VNA20605 VNA20705 3400FS05
OMAL梭阀 VNA20006 VNA20606 VNA20706 3400FS06
OMAL梭阀 VNA20007 VNA20607 VNA20707 3400FS07
OMAL梭阀 VNA20008 VNA20608 VNA20708 3400FS08
OMAL梭阀 VNA20009 VNA20609 VNA20709 3400FS09
