   产品名称:成都软启动器 产品型号:BAR6000系列 BAMG5000系列 生产厂家:博奥电器有限公司 服务电话; 微信号; QQ:496371648

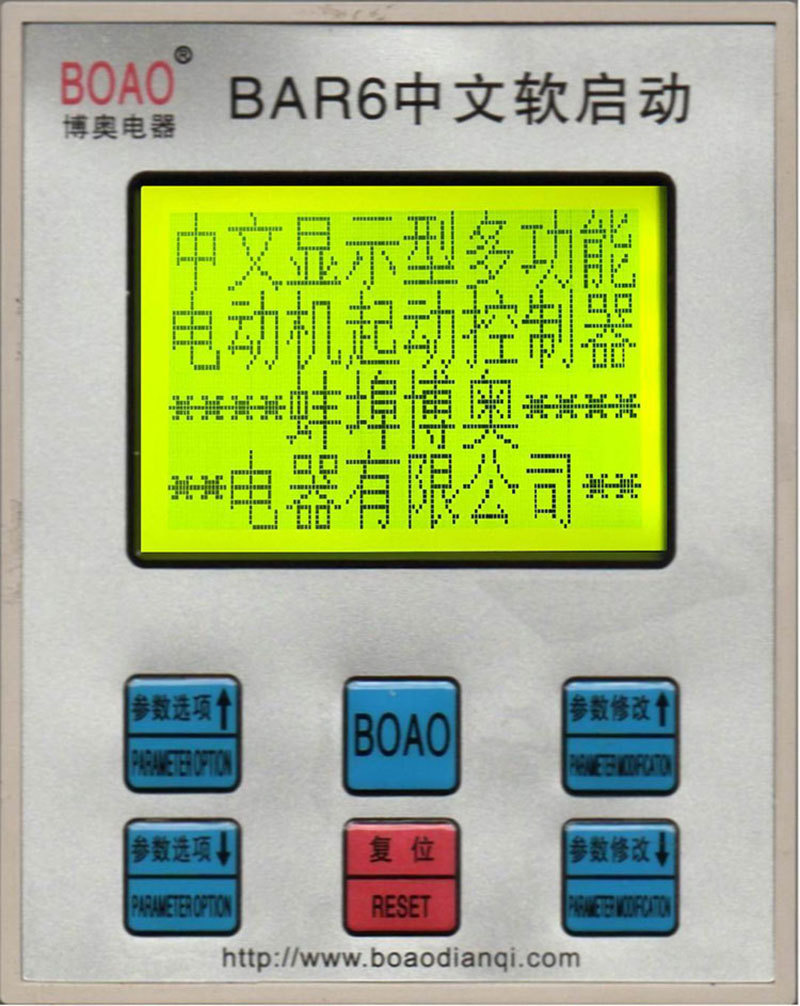

: 博奥电器有限公司是一家从事电力电子技术产品软启动、直流屏的研发、制造、销售和服务于一体的高新技术企业，并获得了强制性产品CCC(证书），同时按照ISO9001：2008国际质量体系和14001国际环境保护体系要求生产，公司全面实行信息化管理，并逐步向高端应用领域迈进，"博奥"牌软启动、直流屏是电器传动与工业控制领域的。: 一:BAR6型微机全中文显示交流电机软启动器,系采用的单片微型计算机、半导体电力电子器件及现代控制技术所综合构成的电动机起动、控制和运行保护的高科技产品。 BAR6系列软启动器，除了优良的起动性能外，与其它同类产品比较，本产品还具有良好的显示功能和完善的电动机综合保护功能，可以确保电机及机械传动设备的安全运行和使用寿命。是传统产品的理想换代产品。:    产品名称:成都软启动器: 二、面板所显示的各项中文参数功能说明：电机运行累计：0-9999秒，该计数值为历次运行的时间累计，并且不受停电的影响,计满9999秒后自动又回零开始。此项不可设置。1起动时间： 单位为秒；电动机开始起动时到运行时间。根据现场情况设置，设定范围 0.1-299秒;2停车时间：单位为秒；电动机开始停机时到停止时间。根据现场情况设置，设定范围 0.1-299秒出厂设置为0;3过载电流： 单位为A；一般为电机铭牌额定电流的1.1倍左右。当电机在运 行的时候（不包括起动过程电流），如果达到或过该项数值，控制器将进行过载计时，当达到过载时间所设定的时间时，控制器将停止工作并产生过载报警信号提示。该电流具有反时限保护特性，即过载电流越大，保护时间就越短;4 过载时间：0.1-299秒；当电机电流过过载电流的设定值时,如过该设定时间，则产生过载报警。该时间具有反时限保护特性，即过载电流越大，保护时间就越短。出厂设置为5秒:

电动机过电流报警

: 三、面板操作1初始电压设置,起动初始电压（基准电压)(10%--90%级可调,起动时间设置,电压提升时间0—90秒,选择0秒为电流直接起动.停车时间设置,电压下降时间0—90秒,: 四、故障报警的屏幕内容显示说明：输入相序错误报警：装置初次安装时电源相序错误。应更换输入电源相序。输入电源缺相报警：控制器的三相输入电源有一相断电。应检查输入电源.电机电流异常报警：即电机三相绕组有缺相或者有三相电流严重不平衡现象。或限流太小。起动时间时报警：这是恒流起动方式下才会出现的报警，初次使用时原因是“起动限流”值太小或者“起动时间”值太少，正常使用后产生该报警则是机械负荷过重所致，应查明原因再起动。C相负载缺相：电动机损坏、电动机没接或可硅 损坏、插头松动、线路板损坏等电动机过负荷报警：即电机电流已经过过载电流所设定的保护电流值，且时间也过过载时间所设定的延时值。该项报警在撤消运转指令后将自动复位！.以上报警导致停止运行后，在查明原因排除故障后按面板上的（复位）键则能清除报警。才可以启动。: 成都软启动器: 五：软启动器外接控制端子功能使用说明：在做两线接线使用的时候只需要把1和3接通，软启动器就会启动，1合3断开软启动器就会停止，2号不需要接线，6号和8号接故障信号输出接上指示灯就好；9号和10号接旁路输出接交流线圈使用。:

: 六:说明1:主进电源接上交流380伏电源2：出线接两百瓦灯泡三只，注芯点接法灯泡同时启动且亮度一致属正常::    产品名称:成都软启动器 七:主回路端子R、S、T接电源端，U、V、W接电机端。端子标志印制于软起动前面的标签上。相序对软起动器没有影响。: 八：通用图纸六进三出,一次接线接线按照第七相软起动主电路连接图接线,二次接线五：软启动器外接端子功能说明：1是共用端，在做三线接线时应该1与2接常闭按钮作为停止信号使用，1与3接常开按钮作为启动信号使用：1与4接交流接触器的常开点作为旁路闭合回答信号使用（可不接）：1与5故障复位，软启动器有故障时候接通即可消除故障，此功能于键盘上复位通用：6和7和8为无源接点信号，作为软启动器有故障的时候信号输出使用，6和7号在软启动器没有故障的时候为常闭点，有故障的时候为开点：6和8号在软启动器没有故障的时候为常开点，有故障的时候为常闭点，可以根据需要使用：9号和10号为无源接点，作为软启动器启动完毕后输出信号使用，此结点在停机和启动过成中为常开接点，在启动完毕后为常闭结点：11和12号设计原本为交流电源输入端，有AC36V,AC110V,AC220V,AC380V,可根据用户需求使用.(详情请看软启动器接线缎子图表）。:

: 九：外型尺寸:15kw到75kw的尺寸是295*148*163,安装尺寸是250*133,孔径为7mm:75kw到200kw的尺寸是530*260*210,安装尺寸是380*196,孔径为10mm:220kw到500kw的尺寸是560*190*2250,安装尺寸是410*226,孔径为10mm:: 十：产品的使用条件： 供电电源：三相交流380V。660V。1240V。适用电机：三相异步电动机。起动次数：建议每小时不过20次。冷却方式：自然风冷或者机械风冷，视容量环境状况。安装方式：垂直安装，壁挂式和立柜式均可。使用条件：海拔低于2000米，过2000米时，容量应降低使用。环境温度在-25至+45C相对湿度不过95%（20C），无疑露。无腐蚀气体，无导电尘埃。:    产品名称:成都软启动器 十一：产品型号 适用电机功率（KW） 型 大功率(kw大电流(A) BAR607.5:

: 十二：订货须知 用户在订货时，请将产品型号、规格、负载情况及使用条件通知供 货方，以便正确选择产品。软起动器标准配置不含旁路接触器，用户需按照规格型号合理选用旁路接触器(每台需一只)。主电源为AC660V、AC1140V时附件的选用同样是以控制器的电流 为准。按照控制器的电流选择相应的电流互感器，接触器。: 十三;日常维护 灰尘：如果灰尘太多，将降低软起动器的绝缘等级，可能使软起动器 不能正常工作。用清洁干燥毛刷轻轻刷去灰尘。用压缩空气吹去灰尘。结露：如果结露，将降低软起动器的绝缘等级，可能使软起动 器不能正常工作。用电吹风或电炉吹干.配电间去湿。定期检查元器件是否完好，是否能够正常工作。检查软起动器的冷却通道，确保不被赃物和灰尘堵塞。维护检查必须在切断软起动器进线侧所有电源后进行！:成都软启动器 24小时服务热线:徐先生 http://www.boaodianqi.com    产品名称:成都软启动器
