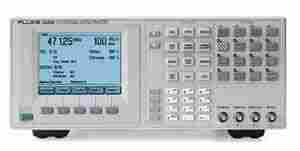

F54200电视信号发生器

电压 (Vpp 至 75 Ω):

1V (标称设置)

设置范围：

0 至 1.5V

设置容差：

10 mV 或 5%，取较大值

5 mV 或 2%，取较大值，在参考温度下

步长：

1%，10 mV ，对于内部视频

分辨率：

10 mV

阻抗：

75Ω

极性：

正/负，可选

耦合：

直流耦合

亮度/湿度时差：

≤40 ns

连接器：

VIDEO输出：前面板BNC；EURO AV 输出：后面板EURO AV 连接器

大外部电压：

±9V

电压 (Vpp 至 75 W):

2V

容差：

0.3V

阻抗：

75Ω

极性：

负

耦合：

直流耦合

连接器：

SYNC 输出; COMP、LINE、Field：BNC 在设备的后面板

大外部电压：

±4V

宽高比：

Pin 8：自动或关闭

关闭：

0V 至 +2V

4:3宽高比

+9.5V 至 +12V

16:9宽高比

+4.5V 至 +7V

阻抗：

850Ω

快速消隐：:

Pin 16自动或关闭

RGB 打开:

+1V 至 +3V

RGB 关闭：

0V 至 +0.4V

阻抗：

75Ω

大外部电压：

±9V

频率：

32 至 900 MHz

容差：

10 kHz

分辨率：

50 kHz

频谱纯度：

谐波、互调产物和副波

-60 dBc，实际电视频道内

-30 dBc，实际电视频道之外

电压 (Vrms 至 75W):

100 mV，高频范围

10 mV，低频范围

衰减：

0 至 80 dB，高频范围

0 至 60 dB，低频范围

读数：

mV dBμV

分辨率：

0.01 mV，电平≤ 10 mV时

0.1 mV，电平> 10 mV时

1 dB，dBμV 指示

容差：

3 dB

平坦度：

≤±2 dB，32 MHz 至 900 MHz全范围

阻抗：

75Ω

调制：

内部、外部

连接器

RF 输出：后面板的BNC

大外部电压：

±7V

双边带调幅，内/外可切换

除 L 之外的所有制式：

负

SECAM L:

正

残留载波低：

除 L 之外的所有电视制式：

SECAM L: 10%

残留载波高：

除 L 之外的所有电视制式：

SECAM L: 20%**

残留载波低：

除 L 之外的所有电视制式：10%*

SECAM L:

残留载波高：

除 L 之外的所有电视制式：20%

SECAM L:

参考：

CCIR Rep. 624-4 1990

类型：

2 种不同类型或关闭，各自电视系统自动切换

B G N:

精密匹配 CCIR B G ( A类)

PAL M NTSC M:

精密匹配 CCIR M/PAL M/NTSC

电压 (Vpp)：

1V (标称值)

设置范围：

固定值，视频调制

0 至 150%，视频输出

设置容差：

10 mV 或 5%，取较大值

5 mV 或 2%，取较大值，在参考温度下

步长：

1%

有层理的直流成份：

-2V 至 +2V

大电压(Vpp + dc):

-5V 至 +5V

阻抗：

75Ω

极性：

正

耦合：

直流耦合

连接器：

VIDEO 输入: 前端BNC；EURO AV 输入: 后面板的EURO AV 连接器

参考：

CCIR Rep. 624-4 1990

ANSI/SMPTE 170M-1994

制式：

625 线 (50 Hz)

525 线 (59.94 Hz)

行频：

15.625 kHz，625 线制式

15.734265 kHz，525 线制式

容差：

3 ppm，+5 至 +45° C时

1 ppm，参考温度下

老化

≤2 ppm /年

电平：

43%，625 线制式

40 IRE，525 线制式

容差：

3% ，625 线制式

3 IRE，525 线制式

参考：

CCIR Rep. 624-4 1990

ANSI/SMPTE 170M-1994

效应电平：

0% (0 IRE)

黑电平

0%，625 线制式

+7.5 IRE，525 线制式

白电平：

(100 IRE)

容差：

2%，625 线制式，参考温度下

2 IRE，525 线制式，参考温度下

gobble

参考：

CCIR Rep. 624-4 1990

ANSI/SMPTE 170M-1994

制式：

PAL B/D/G/I/K/M/N

NTSC M

NTSC，4.433619 MHz 的副载波频率

SECAM B/D/G/K/K1/L

载频：

4.433619 MHz，PAL B/D/G/I/K 和 NTSC 4.43

3.575611 MHz，PAL M

3.582056 MHz，PAL N

3.579545 MHz，NTSC M

4.406250 MHz 和 4.250000 MHz，SECAM

容差：

3 ppm，+5 至 +45° C时

1 ppm，参考温度下

老化：

≤ 2 ppm per year

相位容差 (PAL/NTSC)：

2° 1°，参考温度下

频偏(SECAM)

DfOB (75% 蓝色):

+230 kHz

容差：4 kHz

DfOB (75% 红色):

-280 kHz

容差：5 kHz

电平：

(标称设置)

容差：

5% (PAL/NTSC)

10% (SECAM)

2% (PAL/NTSC)，参考温度下标称设置

设置范围：

0% to 150%

设置容差：

1个步长，或5%，取较大值

分辨率：

1%

ITU Rec. 471-1/1994 和

SMPTE EG27-1994 ，彩条

SMPTE EG1-1990，SMPTE 彩条

CCIR Rec. 473-5 1990 和

CCIR Rec. R26-1981，IRS 17

CCIR Rec. 473-5 1990，多脉冲群

CCIR Rep. 1221，PLUGE

4:3 16:9

居中圆

在16:9 模式下还有另外四个圆

有边界(在 2% 或 3%处可选过扫描指示)

0 5 10 到 (步长为5% )，625 线制式

7.5 15 到 100 IRE (5 IRE 步长)，525 线制式

红、绿、蓝、青、品红、黄、白、黑 (100/0/75/0，625 线制式；100/7.5/75/7.5， 525 线制式)

17x13 点，4:3模式；

23x13 点，16:9 模式

白色中心指示

18x14 线，4:3 模式；

24x14 线，16:9 模式

有中心指示，可选择&top-left& 指示和色度

12x9 个方格，4:3 模式

16x9 方格，16:9 模式

-1.6 0 +1.6 ，625 线制式

4.8 7.5 10.7 100 IRE，525 线制式

10 个线性台阶(11 级)

VCR 测试 (2 类)

分辨率测试(2 类)

写入电流

0.5 1.0 2.0 4.0 4.8 5.8 MHz ，625 线制式

0.5 1.0 2.0 3.0 3.58 4.2 MHz，525 线制式，具有时间间隔

ADC 检查 (2 类)，包括线性斜波亮度信号

移动滑块

逐行扫描检查 (3 类)

625 线制式

75/0/75/0

100/0/75/0

75/0/100/25

100/0/100/25

525 线制式

75/7.5/75/7.5

SMPTE 彩条

100/7.5/75/7.5

水平彩条

(75/0/75/0，625 线制式；75/7.5/75/7.5，525 线制式)

解调器测试 (2 类)

3 种不同的规格，中心和边界电平可调

*

EHT 测试

(参考矩形，具有可切换的 白色/黑色窗口)

*

Full field &IRS 17& (在 625 线制式中，参考线 17 可以被单独选择)

*

sin x/x 图样，用于带宽测试

*

圆周和其它任意图样(逐行扫描3例外) 或图样组合

*

中心十字/交叉阴影/点/纯色

*

灰度色标 /白色/ 多脉冲群/ 彩条
