产品编号：RYS718413
概述
RYS-SDK射频电容式物位限位开关(以下简称“限位开关”)是利用“射频导纳”原理，实现对容器内物位的控制。其工作原理：安装在容器上的限位开关的探极与容器壁成为一个电容的两个极板。这个电容的电容量在限位开关安装好后取决于介质的介电常数和物位。由于被测物料的介电常数与空气不同，所以当容器内物位发生变化时，该电容量就随之发生变化，当变化到设定值时，限位开关的继电器状态发生变化，输出一个开关量达到报警或控制的目的。
产品特点
※ 测量传感元件和探极一体化结构，安装方便;
※ 现场数码，操作简便;
※ 探极形式多样，可适应各种容器、介质的测量，尤其适于粘稠介质的测量;
※ 免于维护。

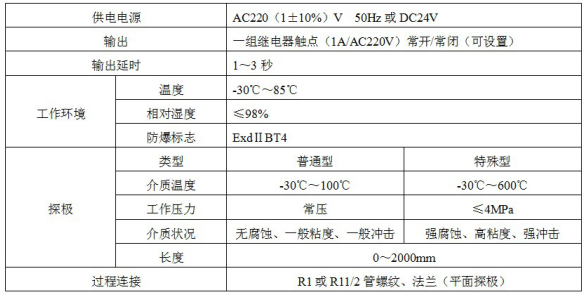

技术指示：
外形和安装
1、外形及其适用范围
①根据外形的差异，限位开关有棒式、缆式、同轴、平面等4种探极形式，其外形见图1。
②各种探极适用范围
※ 棒式探极适用于侧装方式及短距离探测的顶装方式;
※ 缆式探极适用于长距离探测及侧壁不便开孔的上限位顶装方式;
※ 同轴探极适用于非金属容器的液体物料;
※ 平面探极适用于强冲击的固体物料(只能侧装)。
2、安装
按安装位置区分有顶装和侧装两种方式;按限位性质区分有“上限位”和“下限位”两种方式。安装示意图见图2。
安装注意事项：
※ 顶装时，限位开关的探极与容器侧壁距离应大于200mm，并选择能避开进料时物料冲击的位置;
※ 容器壁为混凝土时，应使限位开关外壳可靠连接钢筋;
※ 容器为非金属时，应加装辅助探极或使用同轴探极限位开关;
※ 安装和拆装时，应使用扳手拧紧六角螺栓，严禁直接拧壳体。
接线

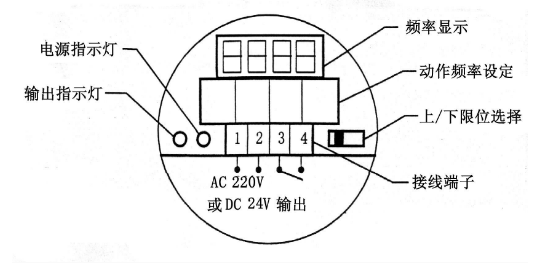

仪表面板图见图3
接线说明：
※ 接线端子“1”、“2”连接电源。使用DC24V时，注意极性，“1”为电源正极，“2”为电源负极;
※ 接线端子“3”、“4”为输出继电器触点，无极性。
免费保修一年，提供终身售后维护服务。
