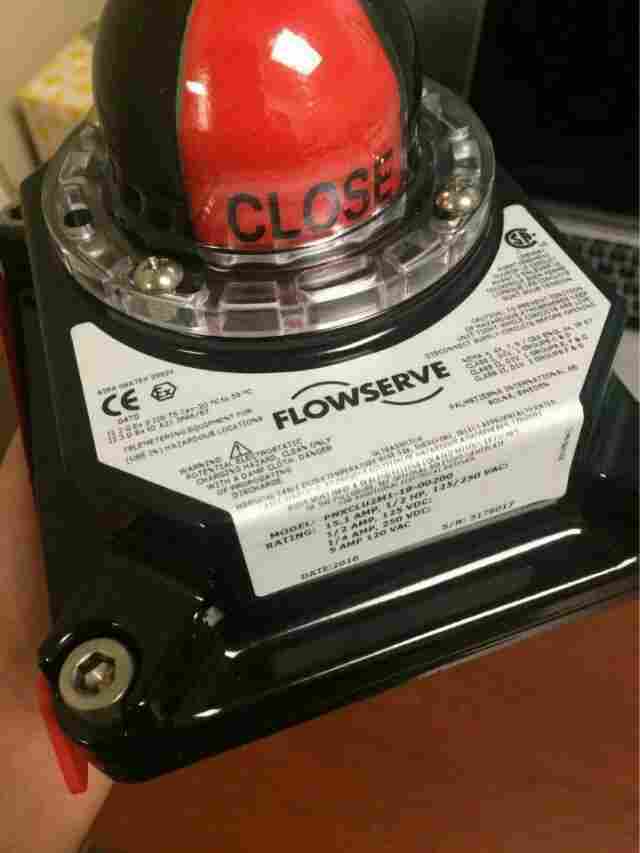

福斯PNPN1U2M3-14-0020号PNPN2U2M-3-14-0020阀门定位控制器
公司地址：上海黄浦区北京东路668号科技京城东楼27-C1室
联 系 人：张涛经理
电话：【直线】
手 机： 微信同步
公司传真：请备注张涛收
Q Q： 337387052
邮 箱：1482435966@qq.com
Flowserve 公司及产品介绍 flowserve flowserve阀门 flowserve苏州 flowserve flowserve办事处
3200MD智能阀门定位器则为微处理器（μC）通过改变前置级（PR）线圈的控制电流，前置级阀门降低滑阀（SV）终端的控制压力，阀柱向低压方向移动，打开到执行机构气缸顶部的气流，且打开来自活塞另一侧的气流，增加活塞上的差压使活塞移动。微处理器用控制计算一种新的控制电流，直至执行机构的新位置信号与输入信号一致为止。稳定状态下使滑阀（SV）就位，前置级（PR）阀门关闭。
2 性能
智能阀门定位器是基于微处理器的新一代产品，具有高精度的阀门位置信号传感器及输出压力传感器等，因而具有较高的控制精度（0.5%～1.0%），而常规电气阀门定位器精度仅为2%～5%；具有远距离组态、调试、诊断、数据管理等功能。
经过1年多的实际运行，智能阀门定位器与普通阀门定位器的性能、使用情况、等方面的比较见表1。
表1 两种阀门定位器的比较
3 软件功能
智能阀门定位器具有丰富的软件功能，如自动调整零点和满量程。组态需要的阀门特性配上软件，具备高级动态诊断功能，可将阀门的机械性能指标和控制系统的指标结合起来，以判断阀门损坏情况（图3）。
注：变差间隙δ1，δ2太大———摩擦力大，填料紧。
变差间隙δ1，δ2太小———摩擦力小，填料松。
调节阀平均动态误差过5%（δ1+δ2>5%），要维护。
调节阀动态线性度过1%，要重新。
图3 阀门定位器高级动态诊断
4 智能阀门定位器与DCS连接的阻抗匹配问题
常规电气定位器一般输入阻抗为250Ω，而智能定位器的输入阻抗均大于250Ω，和型号不同，阻抗不同，表达式也不同。阻抗越大，要求DCS带载能力越大，使系统运行受到影响。在本公司三聚氰胺装置的回路联动调校时，发现DCS的输出卡只能驱动NELES ND8221/S1定位器，调节阀仅动作28%的行程。具体解决办法是更换驱动较大的安全栅（内阻较小），降低了安全栅在调节回路的分压，相应增加了对智能定位器的输出功率。
5 智能阀门定位器的阀位检测
的阀位信号是控制系统的重要参数，也是构成高级动态诊断功能的重要参数，因此需要阀位检测的高精度测量和传送。各、型号有不同的阀位检测装置，反馈传送信号不同，具体情况见表2。
FLOWSERVE阀门定位器的作用：
（1）用于对调节质量要求高的重要调节系统，以提高调节阀的定位及可靠性。
（2）用于阀门两端压差大（ △p>1MPa）的场合。通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。
（3）当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。
（4）被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。
（5）用于大口径（Dg>100mm）的调节阀，以增大执行机构的输出推力。
（6）当调节器与执行器距离在60m以上时，用定位器可克服控制信号的传递滞后，改善阀门的动作反应速度。
（7）用来改善调节阀的流量特性。
（8）一个调节器控制两个执行器实行分程控制时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调节。
表2 阀位检测及传送
FLOWSERVE—VALTEK简介
Flowserve控制阀产品指南 阀门定位器 福斯FLOWERSERVE气动阀门定位器
美国福斯Flowserve蝶阀，球阀，闸阀，底阀，针型阀，安全阀，定位器，阀门定位器，执行机构
福斯Flowserve阀门定位器、福斯Flowserve马达、福斯Flowserve执行机构 福斯Flowserve电主轴马达，福斯Flowserve水泵马达，福斯Flowserve特种泵马达 福斯Flowserve国内一级代理商常年供应福斯Flowserve阀门定位器、福斯Flowserve马达、福斯Flowserve执行机构 福斯Flowserve电主轴马达，福斯Flowserve水泵马达，福斯Flowserve特种泵马达。 福斯Flowserve现货、福斯Flowserve价格、福斯Flowserve厂家、福斯Flowserve代理、福斯Flowserve经销、福斯Flowserve型号福斯Flowserve spot, 福斯Flowserve price, 福斯Flowserve manufacturers, 福斯Flowserve agent, 福斯Flowserve distribution, 福斯Flowserve model福斯Flowserve阀门定位器、福斯Flowserve马达、福斯Flowserve执行机构 福斯Flowserve电主轴马达，福斯Flowserve水泵马达，福斯Flowserve特种泵马达福斯Flowserve , 福斯Flows actuator 福斯Flowserve electric spindle , 福斯Flowserve pump
MD520智能阀门定位器于2000年1月安装于尿素装置，共20多台。使用手操器对其进行了组态和校验，其线性度可达99%，零点和量程及回差均可以控制在精度要求的范围之内，控制极其稳定且抗干扰的能力也特别强，完全满足工艺控制的要求。
Flowserve定位器维护量极少，基本上无需维护，其现场适应性特强。但为了保证长期、稳定地运行，仪表人员应做好以下几个方面的工作。
（1）保证其良好的工作环境，防止意外损坏，应定期检查定位器周围的工作环境。同时保证其工作气源的稳定和洁净，减少外界因素造成的仪表波动和故障。
（2）定期对调节阀进行检修和维护，确保阀门工作质量。同时对DCS调节控制回路参数进行优化，以确保与定位器互相工作的协调性和稳定性。
（3）仪表人员应每周检查阀门和定位器的泄漏和工作情况，及时消除隐患。每月使用手操器对定位器进行特性曲线检查，检查零点、量程、线性和回差等参数，并对其优化和调整，以保证工作质量。
