1500米激光指向仪使用方法
山东良辰仪器设备有限公司
联系人：何小姐微信：

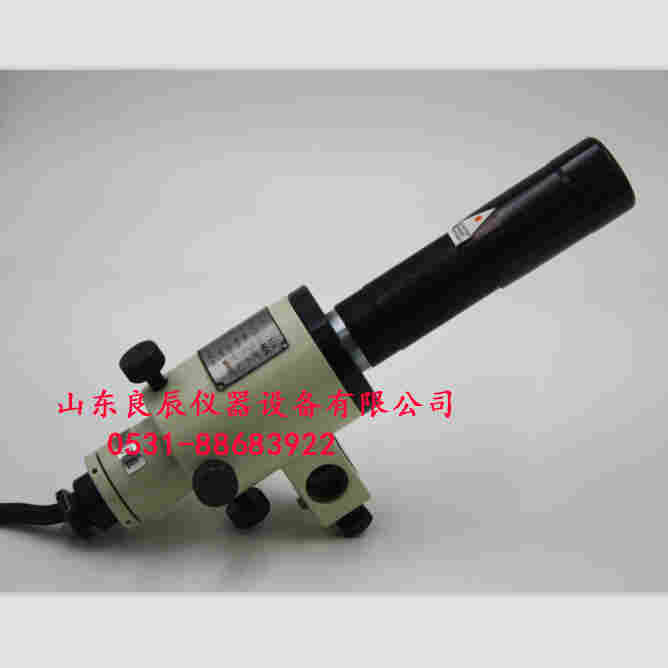

YBJ矿用隔爆激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量
山东良辰仪器设备有限公司是一家专注于气象仪器，实验设备产品的开发、研究、销售的高科技企业，并在各地设有分支机构。雄厚的技术力量，的产品，的营销售后服务。主要产品有补偿式微压计，倾斜式微压计，数字式微压计/压差计，皮托管（L型皮托管/S型皮托管/矿用皮托管/笛型皮托管/遮板式皮托管和一体式皮托管/皮托管流量计）机械通风干湿表，手摇干湿表，空盒气压表，U型倾斜压差计，温湿度记录仪,便携式风向风速仪，数字大气压计，热球式风速计，麦氏真空计，毛细管粘度计，高压消解罐。
轻、防爆等特点。仪器安装采用固定式，通过悬挂组可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。技术参数
安装方式：固定式
防爆形式：矿用隔爆型
防爆标志：ExdIMb
激光指向仪工作制：连续运行
供电电压：AC127V (电压在AC105V～AC140V之间仪器可正常工作）
工作电流：≤90mA
光 功 率：不大于15mW
有效射程：1200m（YBJ-1200）, 800m（YBJ-800）
光斑直径： 在800m、1200m处光斑直径应不大于60mm、80mm
光斑漂移量:在800m、1200m处光斑漂移量应不大于10mm
横向、纵向粗调：360°任意
横向、纵向调节范围：≥±1.5°
四、外型尺寸:
尺寸：266×250×130（mm）（YBJ-800） 286×250×130（mm）（YBJ-1200）
重量：3.4kg（YBJ-800） 3.5kg（YBJ-1200）
结构特点及工作原理
1．结构特点：
仪器将电源模块、光学、精密机械组合为一体，具有外形美观、体积小、重量轻等特点。
仪器粗调采用360°可旋转锁紧机构，安装采用固定杆和悬挂组锁紧装置，固定仪器更方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直细微调整。
2．工作原理：
仪器接入供电电压AC127V后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其射程分别达到800米、1200米。
☆☆矿用隔爆激光指向仪主要用途及适用范围
仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。
☆☆矿用隔爆激光指向仪使用环境
大气压：86kPa～110kPa
环境温度：-20℃～+40℃
空气相对湿度：≤95%RH（+25℃时）
含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
