可以为分布式 IO 设备 ET 200M 订购哪些附件？以及为何需要这些附件？

文档: 西门子工程师本文档！

文献

涉及产品

描述
本文列出了可订购的分布式 IO 设备的附件的览。

防爆隔板（订货号：6ES7195-1KA00-0XA0）
电缆接线盒 LK 393（订货号：6ES7393-4AA00-0AA0）
背板总线盖板和总线模块盖板（订货号：6ES7195-1JA00-0XA0），订货包包括 4 个背板总线盖板和 1 个总线模块盖板。

防爆隔板
如果在本质安全区域给 ET 200M 组态有源总线模块，需要在非本安模块之间安装防爆隔板。

图. 01

把防爆隔板安装在总线模块的右侧。

图. 02

图. 03 是带有源总线模块的安装导轨、S7-300 模块和防爆隔板的尺寸图。

图. 03

如果用总线连接器组态 ET 200M，可以使用占位模块来隔离标准模块和本安模块。

电缆接线盒 LK393
除了模拟量模块 SM331（订货号：6ES7331-7SF00-0AB0）所有防爆 IO 模块都需要从前连接器为其提供 DC 24V 负载电源。通过使用电缆接线盒 LK 393 保持本安区和非本安区线缆的小距离，来实现过程信号安全隔离。过程信号在下面，24V 电源线在上面的隔离管中。

注意
当使用电缆接线盒 LK 393，必须使用螺钉连接方式的前连接器。如果使用弹簧连接方式的前连接器，则不能关闭模块前盖板。

图. 04

背板总线盖板和总线模块盖板
使用背板总线盖板来封闭不用的插槽。用总线模块盖板用来封闭后面的总线模块。总线模块盖板是随总线模块 BM PS/IM 和 BM IM/IM 一起提供的。背板总线盖板需要单独订购。

图. 05

图. 06

更多信息
有关分布式 IO ET 200M 的更多信息可以参考手册，条目 ID 1142798。

安全性信息

为了防止工厂、系统、机器和网络受到网络攻击，需要实施并持续保有全面、的工业信息安全概念。西门子的产品和解决方案只是此概念的其中一个要素。更多有关工业信息安全的信息，请访问

如何使用两个OLM建立冗余的光纤环网，LED将如何显示？

新手必读: 西门子工程师本文档！

文献

涉及产品

说明：
对于多OLM可参考手册：条目号8331164
对于多OLM可参考FAQ：条目号19758281

建立带有两个PROFIBUS OLM的冗余光纤环网是冗余光纤环网的一种特殊情形，可以通过下列两个组态来实现。

组态 1：

图 1：冗余光纤PROFIBUS环网OLM1/CH2 => LWL1 => OLM2/CH3, OLM2/CH2 => LWL2 => OLM1/CH3

组态 2：

图 2：冗余光纤PROFIBUS环网OLM1/CH2 => LWL1 => OLM2/CH2, OLM2/CH3 => LWL2 => OLM1/CH3

关于如何建立冗余光纤环网的提示：

只能用OLM /P12 /G12 /G12-1300和G12 EEC或OLM /P4 /S4 /S4-1300建立冗余光纤环网，这些是有两个光信道的OLM。
只有同一类型的OLM或者下列组合才能连接在一起：
- OLM/P12和OLM/P12
- OLM/G12和OLM/G12和OLM/G12 EEC
- OLM/G12-1300和OLM/G12-1300
- OLM/P4和OLM/P4
- OLM/S4和OLM/S4
- OLM/S4-1300和OLM/S4-1300
当前OLM与旧版本OLM的混合操作在兼容模式下是允许的(DIP开关S7=ON；警告：缺省设置 S7=OFF)。以下组合是可行的：
- OLM/P12和OLM/P4
- OLM/G12和OLM/S4
- OLM/G12-1300和OLM/S4-1300
注意事项：
带有集成FO(例如CP5613 FO, ET200S FO和CP 342-5 FO)接口的终端设备不支持接入冗余光纤环网。
参见条目号4884690和7542148。
警告：
塑料光纤不能连接到带玻璃光纤的OLM，反之亦然。

冗余光纤环网中的LED显示特性：
从任何信道收到的消息被传送到其它所有信道。如果在光信道接收到消息，那么该消息也作为“回波”被送到该信道的发送器，并且作为一个监测消息来检查OLM之间的光纤段。
OLM识别接收到的消息是回波还是传送的消息。如果是回波消息，信道的LED将保持熄灭。如果是传送的消息，信道的LED将点亮黄灯。在多于两个OLM的网络中，回波信号和传送的信号紧紧相连。由于显示延迟至少有300毫秒，因此所有信道LED将点亮黄灯。
在冗余光纤环网中，相似的LED显示特性仅在下列情况下发生：

1. 冗余光纤环网恰好由两个OLM组成，并且连接的两段光纤长度不同(差异> 大约2米)
在此条件下，接收OLM是首先收到较短光纤连接的发送消息。该信道将点亮黄色信道LED来表明这种情况。在另一光信道的信号则被认为是“回波信号”，而其信道LED将保持熄灭。由于连接的光纤长度是不变的，因此显示特性也是保持不变。

组态1(光纤线路1 < 光纤线路2)，LED显示A：

操作实例，光纤线路没有中断：

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 不亮
CH3	LED = 不亮	CH3	LED = 点亮黄灯

错误实例，光纤线路1有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮红灯	CH2	LED = 点亮黄灯
CH3	LED = 点亮黄灯	CH3	LED = 点亮红灯

错误实例，光纤线路2有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 点亮红灯
CH3	LED = 点亮红灯	CH3	LED = 点亮黄灯

组态 2 (光纤线路1 < 光纤线路2), LED显示A：

操作实例，光纤线路没有中断：

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 点亮黄灯
CH3	LED = 不亮	CH3	LED = 不亮

错误实例，光纤线路1有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮红灯	CH2	LED = 点亮红灯
CH3	LED = 点亮黄灯	CH3	LED = 点亮黄灯

错误实例，光纤线路2有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 点亮黄灯
CH3	LED = 点亮红灯	CH3	LED = 点亮红灯

2. 冗余光纤环网恰好由两个OLM组成，并且连接的两段光纤长度也恰好相等
在此调经爱女下，接收OLM同时接收到两个光线信道的消息。为了控制这种情况，OLM为这两个光信道分配优先级别。通过定义，将一个光信道的消息作为回波(信道LED = 关闭)，另一个光信道的消息作为传送的消息(信道LED = 黄色)。
由于两个光接收信道之间的抖动影响和扫描的差异，或许会有两个光信道轮流首先收到消息的情况。由于显示延迟至少有300毫秒，因此所有信道LED将点亮黄灯。

组态 1/2 (光纤线路1 = 光纤线路2), LED显示A：

操作实例，光纤线路没有中断：

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
(持续点亮，闪烁，闪烁)		(持续点亮，闪烁，闪烁)
CH2	LED = 点亮黄灯	CH2	LED = 点亮黄灯
(持续点亮，闪烁，闪烁)		(持续点亮，闪烁，闪烁)
CH3	LED = 点亮黄灯	CH3	LED = 点亮黄灯
(持续点亮，闪烁，闪烁)		(持续点亮，闪烁，闪烁)

错误实例，光纤线路1有中断

参见上面所述
错误实例，光纤线路2有中断

参见上面所述

结：
不管信道LED是否点亮，冗余光纤环网中的所有光纤信道都被连续的监控。在信道LED没有点亮的情况下，该光纤信道中的消息是用来监测传送的长度。生产性的通信是通过LED点亮黄灯的那个信道进行的。

错误是通过信道LED点亮红灯和警报连接的形式发出通知信号的。连接警报连接以确保OLM的可靠监测。

安全激光扫描仪与具有监视情况切换功能的 S7-1500

文献

涉及产品

带机器人的装配单元具有两个工作站，操作员可自由地进行交替访问。操作期间，情况会根据机器人的运动发生变化：危险区域变成工作区域，反之亦然。

我们定义了以下监视情况：

情况 1：当机器人在站 1 工作时，操作员可以在站 2 进行加载或卸载。
情况 2：当机器人在站 2 工作时，操作员可以在站 1 进行加载或卸载。

要监视该装配单元，SICK 安全激光扫描仪 S3000 需与故障安全 SIMATIC S7-1500 (F-CPU) 结合使用。

激光扫描仪可根据机器人的位置监视危险区域，并在机器人进入保护区域后关闭其安全 OSSD 输出（输出信号切换装置），从而使 F-CPU 关闭机器人。

F-CPU 和激光扫描仪可通过 PROFINET 与错误安全“PROFIsafe”配置文件进行通信。可通过两个传感器（例如 SIRIUS 位置开关）来检测机器人位置。

请相信上海朕锌电气设备有限公司是您忠诚的长久的合作伙伴，我们愿与广大客户携手向前，共同进步！
S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

功能强大，结构紧凑并且经济
SIMATIC S7- 300通用控制器可以节省安装空间并且具有模块化设计的特点。
大量的模块可根据手头的任务被用于扩展集中系统或创建分散结构的系统，并促进备件成本效益的经济性。凭借其令人印象深刻的创新系列，SIMATIC S7 -300通用控制器成为了一个可以有效节省用户额外投资和维护成本的综合系统。采购电话：

特别提示：SIMATIC S7-400H控制器已全面升级为V6版-5H PN/DP控制器！
SIMATIC家族内强大的自动化系统
高的通讯能力和强大的集成接口使SIMATIC S7-400成为极适合诸如对整个系统进行协调的较大任务过程控制器的理想选择。CPU的分级使得性能的可扩展成为可能。
同时，对外设I/ O能力的扩展几乎是无限的。而且，程序控制器信号模块可以在系统运行中（热插拔）进行插入和删除操作，很容易进行系统扩展或模块更换。
产品概述采购电话：
新的模块化 SIMATIC S7-1200 控制器是我们新推出产品的核心，可实现简单却高度的自动化任务。SIMATIC S7-1200 控制器实现了模块化和紧凑型设计，功能强大、投资安全并且完全适合各种应用。
本机集成24输入/16输出共40个数字量I/O 点。可连接7个扩展模块，大扩展至248路数字量I/O 点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。
SIMATIC S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。采购电话：
西门子顺应市场需求推出的SIMATIC精彩系列面板（SMART LINE），准确地提供了人机界面的标准功能，经济适用，具备高。现在，全新一代精彩系列面板 —— SMART LINE V3的功能得到了大幅度提升，与S7-200 SMART PLC组成的自动化控制与人机交互平台，为您的便捷操控提供了理想的解决方案。西门子6AV2124-2DC01-0AX0
宽屏7寸、10寸两种尺寸，支持横向和竖向安装
高分辨率：800×480（7寸），1024×600（10寸），64K色，LED背光
集成以太网口可与S7-200系列PLC以及LOGO! 进行通讯（多可连接4台）
隔离串口（RS422/485自适应切换），可连接西门子、三菱、施耐德、欧姆龙以及台达部分系列PLC
支持Modbus RTU协议
支持硬件实时时钟功能
集成USB 2.0 host接口，可连接鼠标、键盘、Hub以及USB存储器
支持数据和报警记录归档功能采购电话：
强大的配方管理，趋势显示，报警功能
通过Pack & Go功能，轻松实现项目更新与维护
全新的WinCC Flexible SMART V3组态软件，简单直观，功能强大
SIMATIC HMI 按键面板 KP 8 和 KP 8F
通过全新按键面板 KP8/KP8F，SIMATIC HMI 以有利的价格提供了专门为 PROFINET 环境而设计的紧凑型小键盘操作员面板。八个较大的符合人体工程学的按键，分别由五种不同颜色来指示，从而形成一个装置。对于较大的控制面板，您可以无间隙添加其他装置，并通过集成以太网交换机进行电气连接，通过 24 V 直流电建立回路。针对与安全相关的应用，还存在故障防护型种类 KP8F
应用领域西门子6AV2124-2DC01-0AX0采购电话：

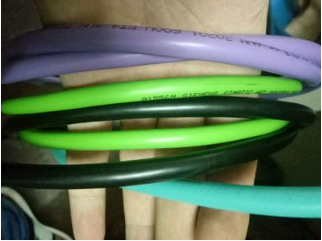

西门子电缆,西门子DP电缆,西门子PROFIBUS通讯电缆
6XV1830-0EH10 SIMATIC NET, PROFIBUS 快速标准电缆 GP, 2 芯, 屏蔽, 为快速安装而特殊设计,大长度: 1000m, 小订购数量: 20m, 按米销售
6XV1830-0EN20 SIMATIC NET, PROFIBUS 标准总线电缆, 2 芯, 屏蔽, 为快速安装而特殊设计, 20 m
6XV1830-0EN50 SIMATIC NET, PROFIBUS 标准总线电缆, 2 芯, 屏蔽, 为快速安装而特殊设计, 50 m采购电话：
6XV1830-0ET10 SIMATIC NET, PROFIBUS 标准总线电缆, 2 芯, 屏蔽, 为快速安装而特殊设计, 100m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖缆, PROFIBUS 拖缆, 大加速度:4 m/s2, 至少 3 百万次弯曲次数,弯曲半径：约 120mm,双芯屏蔽线,按米销售,大长度: 1000m, 小订购量: 20 m
为了构建 PROFIBUS DP 网络,提供有不同类型的电缆,可满足不同类型应用的要求。一般地,应该使用所列出的电缆。有关网络组态的详细信息,请参见 PROFIBUS 网络手册。
UL 采购电话：
用于网络电缆的 UL 列表（安全标准）对于美国和加拿大市场尤为必需。根据电缆敷设在建筑物中位置来决定适当的要求。这适用所有电缆,这些电缆从一个机器敷设到一远程控制柜,位于电缆架上并保护着建筑物。通过 UL 的电缆在其名称后面附加字母“GP”（通用）。
Ex
用于本质安全 PROFIBUS DP 应用的电缆在其名称后面附加字母“IS”（本质安全）
西门子电缆,西门子DP电缆,西门子PROFIBUS通讯电缆
屏蔽的双绞电缆,圆形截面
所有 PROFIBUS 总线电缆的特点：
因为双屏蔽作用,这些电缆特别适合用于易受电磁干扰的工业环境中。
通过总线电缆外皮和总线端子上的接地端子,能实现系统范围内的接地方案。
印有以米表示的标记采购电话：
电缆类型
全新的快速连接（FC）总线电缆为径向对称设计,可使用剥线工具。以此,可以快速,简便地安装总线接头。
安装说明
总线电缆按米销售。如果总线段必须由两部分装配（例如 >1000 m 段长）,可使用外套（低电阻连接导线,在更广泛的区域内连接屏蔽）。
快速连接
