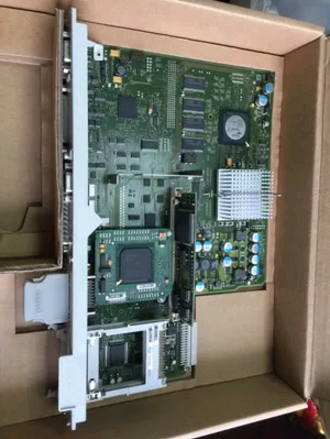

西门子412H模块全新原装未拆封

SIEMENS西门子上海朕锌电气设备有限公司

联系人：田敏（田工）

24小时销售及维修热线：

电话：传真：

手机： Q Q : 1944287917

微信（手机同步）

邮箱：1944287917@qq.com

西门子系列回收

地址：上海市金山区枫湾路500号

西门子博大精深

上海朕锌西门子一级代理商

公司主营：西门子数控系统,S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人机界面,变频器,DP总线,MM420 变频器MM430 变频器MM440 6SE70交流工程调速变频器6RA70直流调速装置 SITOP电源,电线电缆,数控备件,伺服电机等工控产品。电话: 手机：商务QQ：1944287917

可以为分布式 IO 设备 ET 200M 订购哪些附件？以及为何需要这些附件？

文档: 西门子工程师本文档！

文献

涉及产品

描述
本文列出了可订购的分布式 IO 设备的附件的览。

防爆隔板（订货号：6ES7195-1KA00-0XA0）
电缆接线盒 LK 393（订货号：6ES7393-4AA00-0AA0）
背板总线盖板和总线模块盖板（订货号：6ES7195-1JA00-0XA0），订货包包括 4 个背板总线盖板和 1 个总线模块盖板。

防爆隔板
如果在本质安全区域给 ET 200M 组态有源总线模块，需要在非本安模块之间安装防爆隔板。

图. 01

把防爆隔板安装在总线模块的右侧。

图. 02

图. 03 是带有源总线模块的安装导轨、S7-300 模块和防爆隔板的尺寸图。

图. 03

如果用总线连接器组态 ET 200M，可以使用占位模块来隔离标准模块和本安模块。

电缆接线盒 LK393
除了模拟量模块 SM331（订货号：6ES7331-7SF00-0AB0）所有防爆 IO 模块都需要从前连接器为其提供 DC 24V 负载电源。通过使用电缆接线盒 LK 393 保持本安区和非本安区线缆的小距离，来实现过程信号安全隔离。过程信号在下面，24V 电源线在上面的隔离管中。

注意
当使用电缆接线盒 LK 393，必须使用螺钉连接方式的前连接器。如果使用弹簧连接方式的前连接器，则不能关闭模块前盖板。

图. 04

背板总线盖板和总线模块盖板
使用背板总线盖板来封闭不用的插槽。用总线模块盖板用来封闭后面的总线模块。总线模块盖板是随总线模块 BM PS/IM 和 BM IM/IM 一起提供的。背板总线盖板需要单独订购。

图. 05

图. 06

更多信息
有关分布式 IO ET 200M 的更多信息可以参考手册，条目 ID 1142798。

安全性信息

为了防止工厂、系统、机器和网络受到网络攻击，需要实施并持续保有全面、的工业信息安全概念。西门子的产品和解决方案只是此概念的其中一个要素。更多有关工业信息安全的信息，请访问

如何使用两个OLM建立冗余的光纤环网，LED将如何显示？

新手必读: 西门子工程师本文档！

文献

涉及产品

说明：
对于多OLM可参考手册：条目号8331164
对于多OLM可参考FAQ：条目号19758281

建立带有两个PROFIBUS OLM的冗余光纤环网是冗余光纤环网的一种特殊情形，可以通过下列两个组态来实现。

组态 1：

图 1：冗余光纤PROFIBUS环网OLM1/CH2 => LWL1 => OLM2/CH3, OLM2/CH2 => LWL2 => OLM1/CH3

组态 2：

图 2：冗余光纤PROFIBUS环网OLM1/CH2 => LWL1 => OLM2/CH2, OLM2/CH3 => LWL2 => OLM1/CH3

关于如何建立冗余光纤环网的提示：

只能用OLM /P12 /G12 /G12-1300和G12 EEC或OLM /P4 /S4 /S4-1300建立冗余光纤环网，这些是有两个光信道的OLM。
只有同一类型的OLM或者下列组合才能连接在一起：
- OLM/P12和OLM/P12
- OLM/G12和OLM/G12和OLM/G12 EEC
- OLM/G12-1300和OLM/G12-1300
- OLM/P4和OLM/P4
- OLM/S4和OLM/S4
- OLM/S4-1300和OLM/S4-1300
当前OLM与旧版本OLM的混合操作在兼容模式下是允许的(DIP开关S7=ON；警告：缺省设置 S7=OFF)。以下组合是可行的：
- OLM/P12和OLM/P4
- OLM/G12和OLM/S4
- OLM/G12-1300和OLM/S4-1300
注意事项：
带有集成FO(例如CP5613 FO, ET200S FO和CP 342-5 FO)接口的终端设备不支持接入冗余光纤环网。
参见条目号4884690和7542148。
警告：
塑料光纤不能连接到带玻璃光纤的OLM，反之亦然。

冗余光纤环网中的LED显示特性：
从任何信道收到的消息被传送到其它所有信道。如果在光信道接收到消息，那么该消息也作为“回波”被送到该信道的发送器，并且作为一个监测消息来检查OLM之间的光纤段。
OLM识别接收到的消息是回波还是传送的消息。如果是回波消息，信道的LED将保持熄灭。如果是传送的消息，信道的LED将点亮黄灯。在多于两个OLM的网络中，回波信号和传送的信号紧紧相连。由于显示延迟至少有300毫秒，因此所有信道LED将点亮黄灯。
在冗余光纤环网中，相似的LED显示特性仅在下列情况下发生：

1. 冗余光纤环网恰好由两个OLM组成，并且连接的两段光纤长度不同(差异> 大约2米)
在此条件下，接收OLM是首先收到较短光纤连接的发送消息。该信道将点亮黄色信道LED来表明这种情况。在另一光信道的信号则被认为是“回波信号”，而其信道LED将保持熄灭。由于连接的光纤长度是不变的，因此显示特性也是保持不变。

组态1(光纤线路1 < 光纤线路2)，LED显示A：

操作实例，光纤线路没有中断：

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 不亮
CH3	LED = 不亮	CH3	LED = 点亮黄灯

错误实例，光纤线路1有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮红灯	CH2	LED = 点亮黄灯
CH3	LED = 点亮黄灯	CH3	LED = 点亮红灯

错误实例，光纤线路2有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 点亮红灯
CH3	LED = 点亮红灯	CH3	LED = 点亮黄灯

组态 2 (光纤线路1 < 光纤线路2), LED显示A：

操作实例，光纤线路没有中断：

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 点亮黄灯
CH3	LED = 不亮	CH3	LED = 不亮

错误实例，光纤线路1有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮红灯	CH2	LED = 点亮红灯
CH3	LED = 点亮黄灯	CH3	LED = 点亮黄灯

错误实例，光纤线路2有中断

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
CH2	LED = 点亮黄灯	CH2	LED = 点亮黄灯
CH3	LED = 点亮红灯	CH3	LED = 点亮红灯

2. 冗余光纤环网恰好由两个OLM组成，并且连接的两段光纤长度也恰好相等
在此调经爱女下，接收OLM同时接收到两个光线信道的消息。为了控制这种情况，OLM为这两个光信道分配优先级别。通过定义，将一个光信道的消息作为回波(信道LED = 关闭)，另一个光信道的消息作为传送的消息(信道LED = 黄色)。
由于两个光接收信道之间的抖动影响和扫描的差异，或许会有两个光信道轮流首先收到消息的情况。由于显示延迟至少有300毫秒，因此所有信道LED将点亮黄灯。

组态 1/2 (光纤线路1 = 光纤线路2), LED显示A：

操作实例，光纤线路没有中断：

OLM 1		OLM 2
系统	LED = 点亮绿灯	系统	LED = 点亮绿灯
CH1	LED = 点亮黄灯	CH1	LED = 点亮黄灯
(持续点亮，闪烁，闪烁)		(持续点亮，闪烁，闪烁)
CH2	LED = 点亮黄灯	CH2	LED = 点亮黄灯
(持续点亮，闪烁，闪烁)		(持续点亮，闪烁，闪烁)
CH3	LED = 点亮黄灯	CH3	LED = 点亮黄灯
(持续点亮，闪烁，闪烁)		(持续点亮，闪烁，闪烁)

错误实例，光纤线路1有中断

参见上面所述
错误实例，光纤线路2有中断

参见上面所述

结：
不管信道LED是否点亮，冗余光纤环网中的所有光纤信道都被连续的监控。在信道LED没有点亮的情况下，该光纤信道中的消息是用来监测传送的长度。生产性的通信是通过LED点亮黄灯的那个信道进行的。

错误是通过信道LED点亮红灯和警报连接的形式发出通知信号的。连接警报连接以确保OLM的可靠监测。

在 STEP 7 (TIA Portal) 中如何标准化和逆标准化模拟量值?

文献

涉及产品

与二进制信号相比 , 模拟量信号数值有特定的区间范围。在计算、显示、输出之前必须转换或标准化和逆标准化。

描述
关于线性信号的标准化仅需一般线性方程即可。定义直线上的两个点足以用来计算直线的斜率及纵坐标

标准化或比例缩放模拟量
模拟量输入模块提供了一个数值用于标准化模拟量信号（电流，电压，电阻或温度）。这个数值代表被测量的参量（例如，以公升计量料位）。这个过程被称作标准化或缩放模拟量值。

图. 01

逆标准化
相反，使用用户程序计算过程值。这个过程值被转换成数字信号，模拟量输出模块再将其转换成模拟量信号用来驱动模拟执行器。

图. 02

可在下面下载用于标准化或逆标准化功能的库文件

任意情况下，x的值是已知的
y值既是转换的结果

下表包含了 S7-300 / S7-300 和 S7-1200 / S7-1500 的功能

Function	Controller	Language	Deion
SclScaleLinearInt	S7-1200/S7-1500	SCL	此处 X 值是整数，Y 值是浮点数。
AwlScaleLinearInt	S7-300/S7-400	STL	此处 X 值是整数，Y 值是浮点数。
SclScaleLinearIntToReal	S7-1200/S7-1500	SCL	此处X值是整数，Y 值是浮点数。
AwlScaleLinearIntToReal	S7-300/S7-400	STL	此处X值是整数，Y 值是浮点数。
SclScaleLinearReal	S7-1200/S7-1500	SCL	此处 X 值和 Y 值都是浮点数。
AwlScaleLinearReal	S7-300/S7-400	STL	此处 X 值和 Y 值都是浮点数。
SclScaleLinearRealToInt	S7-1200/S7-1500	SCL	此处X值是浮点数，Y 值是整数。
AwlScaleLinearRealToInt	S7-300/S7-400	STL	此处X值是浮点数，Y 值是整数。

表 01

注意

以上功能块在 S7-300 / S7-400 内不改变寄存器 AR1/AR2 的地址，并且在 FBD 和 LAD 程序中提供了 ENO 功能框，RLO=0 或 1 存放在该功能框的BR位中。

通过输入“yMin”和“yMax”可以限制计算出的y值在一个特定范围的上下限之间。这样可以避免模拟量模块检测信号量程和不在有效范围内。

Y值根据一般线性方程计算：y = a x + b.

由此引出以下关系：

( y1 -y0 )

y = -------------- * ( x - x0 ) + y0

( x1 - x0 )

图.3 线性缩放功能块 “ SclScaleLinearIntToReal ” 。

图. 03

例子

模拟量输入模块用来测量一个4mA 至 20mA 的电流信号。此信号在 CPU 内部被转换为 0 至27648。液位用此计算值来测量。由此可知 4mA 对应 0.0m 液位，而 20mA 对应 1.7m 液位。

按照如下确定参数：

P0 ( x0=0; y0=0.0 )
P1 ( x1=+27648; y1=1.7 )

图4“SclScaleLinearIntToReal”函数的调用和参数。

图. 04

下载 S7-1200 / S7-1500 功能块
下载内容包括了 STEP 7 ( TIAPortal ) 环境下包含上面所描述的S7 - 1200 和 S7- 1500功能块的库。解压压缩文件在硬盘上。然后打开并编辑STEP 7 ( TIA Protal ) 的库文件。

77316903_Scale_Lib_S7-1200_S7-1500.zip (1,1 MB)

下载 S7-300 / S7-400 功能块
下载内容包括了 STEP 7 ( TIAPortal ) 环境下包含上面所描述的 S7 - 300 和 S7- 400功能块的库。解压压缩文件在硬盘上。然后打开并编辑STEP 7 ( TIA Protal ) 的库文件。

77316903_Scale_Lib_S7-300_S7-400.zip (1,1 MB)

注意

你只能在 STEP 7 (TIA Protal) 打开并编辑库文件。更多信息可查看以下条目 ID: 107147393

创建环境

此 FAQ 相关的图片和下载是在STEP 7 (TIA Portal) V13+SP1 中创建。

可以为分布式 IO 设备 ET 200M 订购哪些附件？以及为何需要这些附件？

文档: 西门子工程师本文档！

文献

涉及产品

描述
本文列出了可订购的分布式 IO 设备的附件的览。

防爆隔板（订货号：6ES7195-1KA00-0XA0）
电缆接线盒 LK 393（订货号：6ES7393-4AA00-0AA0）
背板总线盖板和总线模块盖板（订货号：6ES7195-1JA00-0XA0），订货包包括 4 个背板总线盖板和 1 个总线模块盖板。

防爆隔板
如果在本质安全区域给 ET 200M 组态有源总线模块，需要在非本安模块之间安装防爆隔板。

图. 01

把防爆隔板安装在总线模块的右侧。

图. 02

图. 03 是带有源总线模块的安装导轨、S7-300 模块和防爆隔板的尺寸图。

图. 03

如果用总线连接器组态 ET 200M，可以使用占位模块来隔离标准模块和本安模块。

注意
当使用电缆接线盒 LK 393，必须使用螺钉连接方式的前连接器。如果使用弹簧连接方式的前连接器，则不能关闭模块前盖板。

图. 04

图. 05

图. 06

更多信息
有关分布式 IO ET 200M 的更多信息可以参考手册，条目 ID 1142798。

安全性信息

使用 FastConnect 剥线工具,可以一下剥去新的快速连接电缆外皮并获得的长度。
用这种方法能快速,方便地将总线接头（除了 6ES7 972-0BA30-0XA0 外）连接到总线电缆。
电缆布线：采购电话：
在贮存,运输和电缆敷设过程中,两端需用收缩帽密封两端。
由于特殊的总线电缆,有很广的应用范围。
由于使用了双层屏蔽电缆和集成式接地技术,网络具有抗干扰功能。
采用 FastConnect （快速连接）电缆,连接器连接简单又快速,从而节省了时间。
产品中不含硅硐,因此特别适用于汽车工业（如上釉流水线）。
这些坚固耐用的按键面板是为简单直接的机器操作而设计的。在没有按键和灯具就无法执行 HMI 功能的任何地方都可以使用，例如机器和工厂的控制台。按键面板的格式具有选择性，以便它们也可以地安装到全封闭 HMI 设备的扩展装置中。
设计和功能采购电话：
SIMATIC S7-300, 前连接器(6ES73921BJ000AA0) 用于信号模块带有
6ES73325HD010AB0 SIMATIC S7-300, 逻辑输出 SM 332, 光隔离, 4 AO, U/I; 诊断; 分辨率 11/12位, 20针, 移除/插入 W. ACTIVE, 背板总线
6ES73325HD014AB1 SM332 扩展模块 (6ES73325HD010AB0) SIMATIC S7-300, 逻辑输出 SM 332, 光隔离, 4 AO, U/I; 诊断; 分辨率 11/12位, 20针, 移除/插入 W. ACTIVE, 背板总线和SIMATIC S7-300, 前连接器 (6ES73921AJ000AA0) 用于 SIGN
6ES73325HD014AB2 SM332 扩展模块 (6ES73325HD010AB0) SIMATIC S7-300, 逻辑输出 SM 332, 光隔离, 4 AO, U/I; 诊断; 分辨率 11/12位, 20针, 移除/插入 W. ACTIVE, 背板总线和SIMATIC S7-300, 前连接器(6ES73921BJ000AA0) 用于 SIGNA采购电话：
6ES73325HF000AB0 SIMATIC S7-300, 逻辑输出 SM 332, 光隔离, 8 AO, U/I; 诊断; 分辨率 11/12位, 40针, 移除/插入 W. ACTIVE, 背板总线
6ES73325HF004AB1 SM332 扩展模块 (6ES73325HF000AB0) SIMATIC S7-300, 逻辑输出 SM 332, 光隔离, 8 AO, U/I; 诊断; 分辨率 11/12位, 40针, 移除/插入 W. ACTIVE, 背板总线和SIMATIC S7-300,前连接器 (6ES73921AM000AA0) 392 带有
6ES73325HF004AB2 SM332 扩展模块 (6ES73325HF000AB0) SIMATIC S7-300, 逻辑输出 SM 332, 光隔离, 8 AO, U/I; 诊断; 分辨率 11/12位, 40针, 移除/插入 W. ACTIVE, 背板总线和SIMATIC S7-300, 前连接器 (6ES73921BM010AA0) 用于 SIG采购电话：
6ES73327ND020AB0 SIMATIC S7-300, ANALOGAUSGABESM 332, KANALWEISE POT.GETR.,4 AA, AUFLOESUNG 16 BIT,0 - 10V,1-5V, +/-10V, +/-20MA,0/4 - 20MA, 20-POLIG,SIMATIC S7,SM 332 逻辑输出通道至通道隔离,4 AO, 16 BIT 分辨率,0-10V, 1-5V, +/-10V, +/-20MA,0/4 - 20
6ES73340CE010AA0 SIMATIC S7, 逻辑输入/输出SM 334, 非隔离,4 AI/2 AO, 20-POLIG,移除和插入带有背板总线
6ES73340KE000AB0 SIMATIC S7-300, 逻辑模块SM 334, 光隔离,4AE/2AA, 12 BIT, 0-10V F. PT100(温度范围 -120 - 155 度)
6ES73361HE000AB0 SIMATIC S7, 逻辑输入SM336, 6 AI; 14 BIT; 40针, 故障安全逻辑输入用于 SIMATIC S7F SYSTEMS 带有诊断. 干扰
6ES73364GE000AB0 SIMATIC S7, 逻辑输入 SM336 6 AI; 15 BIT; 1 X 20针, 故障安全逻辑输入SIL 3, 用于 SIMATIC SAFETY, 带有 HART 支持
6ES73384BC010AB0 SIMATIC S7-300, 信号模块用于 3 SSI 传感器用于 READ-INOF 定位评估带有2 FREEZE INPUTS , 20针SUPP
6ES73387XF000AB0 SIMATIC S7-300, IQ-SENSESM338 用于 S7-300和ET200M用于连接 TO8 IQ-SENSE 传感器,光学传感器和超声波
西门子SM322信号输出模块经销商
HMI 采购电话：
6AV6 648-0BE11-3AX0 Smart1000 精彩系列

西门子412H模块全新原装未拆封

西门子412H模块全新原装未拆封
