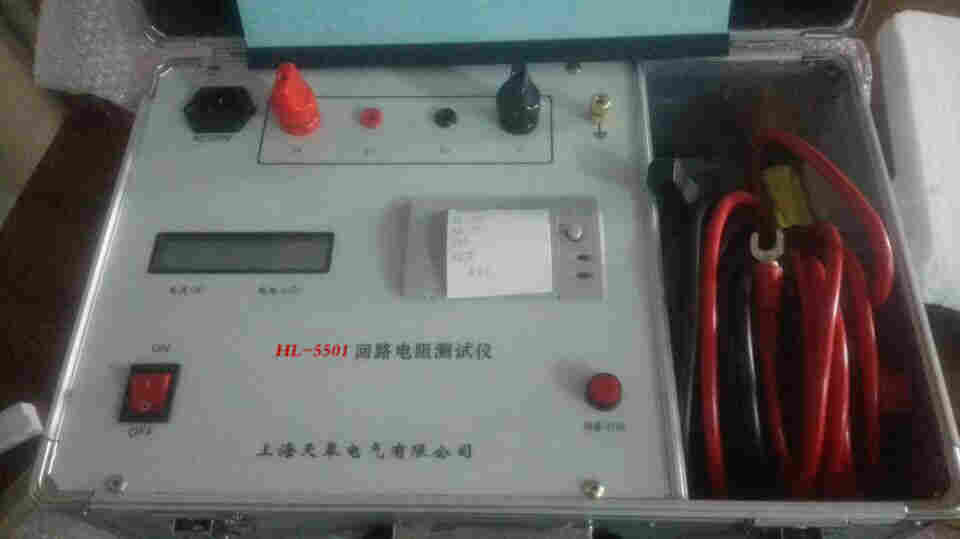

回路电阻测试仪产品用途功能选型及技术指标

产品用途

适用于各种开关设备导电回路电阻的测量试验。满足《DL/T845.4-2004人民电力行业标准电阻测量装置通用技术条件第4部分：回路电阻测试仪》中关于断路器、隔离开关接触电阻的测量电流不小于100A的规定，以确保测量的准确度。

产品功能
100A/200A恒流源输出，输出功率大，可设定测试时间，长在2分钟内连续测量，可击穿被试品表面氧化层；
储存200组数据，带实时时钟功能；
通过RS232接口与计算机联机后，可以在计算机上操控仪器，并能读取测量数据；
技术指标

测试范围	200A时，0～10mΩ
	100A时，0～19mΩ
开口电压	10V±5%
显示位数	三位半
小分辨率	0.1uΩ
基本误差	±（0.5%读数+2 uΩ）
测试时间	200A：5秒、20秒、40秒、1分钟、2分钟五档
	100A：5秒、20秒两档
工作电源	220V±22V、50±1Hz

产品选型

产品型号	产品名称	主要参数
100A	回路电阻测试仪	测试电流： ≥ 100A
200A	回路电阻测试仪	测试电流： ≥ 200A （200A/100A可选）
