双通道转速传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。

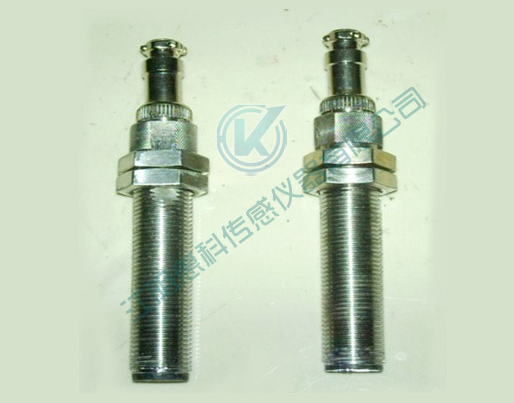

HK5530正反转转速传感器安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。
二：正反转转速传感器技术参数
1．传感器安装
被测感应体为导磁体，上有齿或凹槽。
建议：测速齿轮模数≥1.7，材料为导磁低碳钢
注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。
安装间隙：0.5～3mm,典型值为1.5mm
注：取决于被测件的振动情况
2．正反转转速传感器传感器输出特性
频响特性：0～10kHz
输出通道数：双通道
输出波形：方波，上升、下降沿时间 12μｓ±40%
输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V
脉冲占空比：50％±25％
相位差：90±30°（通道前）
注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式。
负载能力： ±20mA （大）
输出阻抗：＜47Ω
3．正反转转速传感器工作环境要求
工作电源：Ub＝5～24V
功耗电流：≤35mA
工作温度：－40℃～125℃（头部）
耐振性能：振动（10Hz～2KHz）30g，冲击100g
4．正反转转速传感器电气特性
电源极性保护：有
输出短路保护：有
绝缘强度：500V 50Hz，1min（通道与外壳）
5．正反转转速传感器外接电缆及连接
外附导线：4×0.5mm2 屏蔽电缆, 标准线长为3.0米（可以按用户要求延长）
传感器外配电缆输出定义如下图所示：
线色
引出线定义
红
电源＋
蓝
电源－
绿
通道A输出
黄
通道B输出
外层
屏蔽层
