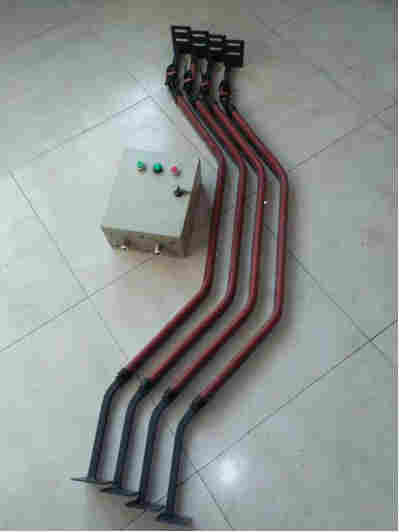

SFB-XS输煤皮带防撕裂保护装置
工作原理
胶带纵向防划裂保护装置SFB-XS|输煤皮带防撕裂保护由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作
SFB-XS输煤皮带防撕裂保护装置安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。
撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
胶带纵向防划裂保护装置SFB-XS|输煤皮带防撕裂保护在皮带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂 开关能给监视人员提供报警信号或 关掉输送机。
湖北杭荣电气有限公司
销售热线：
开关触点数量
2常开、2常闭或1常开1常闭
开关触点容量
AC 380V 3A
控制箱供电电压
AC 220V 50HZ
防 护 等 级
IP66
复 位 方 式
手动按钮复位
使 用 环 境
工作温度：－30～+40℃
相对湿度：≤90%（25℃时）
使用条件
1. 海拔高度低于2000m
产品售后服务
我公司是正规供应，凡在我公司购买的产品，自购买之日起，质保一年，如因为人为因素造成的产品损坏，不在质保范围内。请参照产品使用说明书，进行安装使用，产品上有明确的接线图，请按产品接线图接线，如在使用中有任何问题，可来电咨询本公司，我厂交竭诚为您服务，选择杭荣，选择品质。
以服务赢市场、以品质赢关注、以诚信赢客户。用的心，做的事、努力为客户创造价值。为制造商创造市场、为代理商经销商创造利润。我们会做到诚信经营.以高质量的产品.的服务面向广大客户.欢迎广大客户前来订购！
防撕裂开关由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。
挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
收紧双方支架中间孔内的拦索然后扣死索扣。
拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
胶带在苛载下沉时要与缆绳保持5mm-10mm即可。
传真
询价QQ：2687803023
销售电话：
联系人：雷经理
2. 环境温度：-35℃—+60℃
3. 相对湿度：不大于95％
4. 防护等级：IP65
5. 供电电源：电控箱AC220V 50Hz
6. 输出接点数量：一组转换触点
7. 输出接点容量：AC220V 5A
8. 绝缘电阻：≤20MΩ
9. 绝缘电压：AC1000V试验1分钟
10. 可靠性：1000000次
