磁翻板液位计结构

磁翻板液位计结构

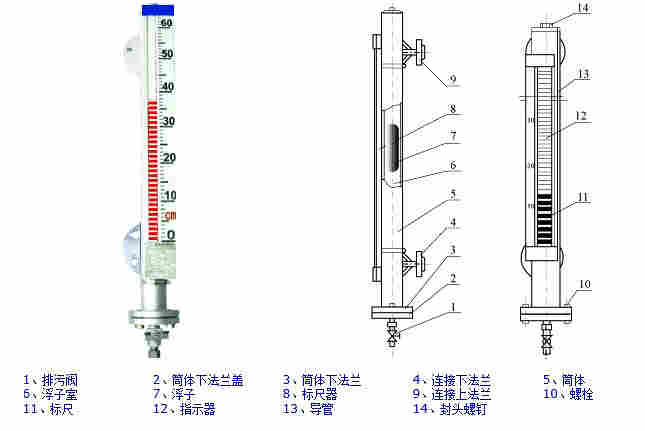

   磁翻板液位计共有三部分组成: 非磁性材料立管、磁性浮子及磁性显示翻板。其中非磁性材料立管一般采用不锈钢管或钛钢管,其长度要略长于需要监控的液面高度; 磁性浮子外壳系用薄不锈钢板焊制而成, 内镶嵌强磁铁棒, 磁性浮子放在立管内; 磁性显示翻板用卡环固定在立管外侧, 立管上、下两端用法兰盖封死, 在立管低位置安装排污管。在液位显示器安装时应保证立管的垂直度, 以使浮子在立管内能自由浮动。是由翻板指示器、标尺、主体管道、磁性浮子、连接法兰、排污阀组成

二、磁翻板液位计结构产品特点
本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通
过公司技术人员的精心设计而成的，采用磁体和进口电子元件。产品具有：
测量范围大，读数直观清晰；
密封结合面少，不易渗漏,安全可靠；
指示部分与被测介质完全隔离；
易于安装、维修方便。

磁翻板液位计结构维护和保养
液位计应防止受撞击和震动。变送器应尽可能避免日晒、雨淋的直接影响。
对于正确安装与良好环境中的仪表，除了日常表面维护外，平时无需特殊维护保
养。对于被测介质中含有杂质或粘滞物的建议安装过滤装置，或经常对浮子进行清洁处
理，防止浮子卡死。拆装浮子时，要特别注意浮子的方向，如果装反，则仪表将不能正
常工作。
显示器的表面应定期进行清洁处理，以防止表面积累过量的污物或粉尘影响仪表
正常显示。
经长期使用的仪表在大修时应及时更换易损件。
用户应根据介质的温度、流量和腐蚀性等因素经常检查仪表的腐蚀情况，定期更
换易损件。
装有过滤装置的仪表，应根据容器内介质的清洁程度，自行安排过滤装置的清洁
周期。
防爆型仪表，还应定期检测其接地是否可靠以及防爆性能。
