很荣幸为您6ES7134-4JB50-0AB0是上海庆惜自动化设备有限公司的重点产品，如您需要更多产品信息请联系田
------------------------------------------------
上海庆惜自动化设备有限公司
联系人 ：田 工 (销售工程师)
24小时服务热线 ：（微信同步）
传真：
商务（ Q Q ） ：4933947
邮箱（Email）: 4933947@qq.com
地址（ Add ）：上海市奉贤区青村镇光明金钱公路3298号第7幢2146室
------------------------------------------------
花30秒询价，你会知道什么叫优势；花60秒咨询，你会知道什么叫服务；
合作一次，你会知道什么叫质量!以质量求生存，以信誉求发展。
我司将提供的质量，服务作为自已重要的责任。
产品 名称： 西门子ET-200模块
产品订货号: 6ES7134-4JB50-0AB0
产品 规格：【德国原装，全新】
产品 质量：【品质保证，罚十】
产品 价格：【薄利多销，行业低】
产品 货期：【库存销售，现买现卖】
上海庆惜公司：
凡在公司采购西门子产品，均可质保一年，罚十上海庆惜自动化设备有限公司主要经营销售西门子：6ES5 6ES7系列PLC，通讯电缆，直流电源，人机界面，工控机，交换机，变频器，直流调速器，自动化成套控制系统 所有产品为西门子原装，全新未开封，质保一年。型号太多，无法一一列出，详情请来电咨询。
子模块 ET 200S:2AI RTD 高 特性, 15mm Baubr.,15 位+VZ 准确度 +/-0,1%, 用于 2-/3-/4-Leiter 传感器, mit interner 补偿 des 线路阻抗, 利用 LED SF(集中报错)
| 列表价（不含增值税） | 显示价格 | |
| 您的单价（不含增值税） | 显示价格 | |
| PDF 格式的数据表 | 下载 | |
| 服务和支持 (手册，，问答...) | 下载 | |
| 产品 | |
| 商品编号(市售编号) | 6ES7134-4NB51-0AB0 |
| 产品说明 | SIMATIC DP,电子模块 ET 200S:2AI RTD 高 特性, 15mm Baubr.,15 位+VZ 准确度 +/-0,1%, 用于 2-/3-/4-Leiter 传感器, mit interner 补偿 des 线路阻抗, 利用 LED SF(集中报错) |
| 产品家族 | 模拟量电子模块 |
| 产品生命周期 (PLM) | PM300:有效产品 |
| 价格数据 | |
| 价格组 / 部价格组 | AL / 250 |
| 列表价（不含增值税） | 显示价格 |
| 您的单价（不含增值税） | 显示价格 |
| 金属系数 | 无 |
| 交付信息 | |
| 出口管制规定 | AL : N / ECCN : EAR99H |
| 工厂生产时间 | 1 天 |
| 净重 (Kg) | 0.043 Kg |
| 产品尺寸 (W x L X H) | 未提供 |
| 包装尺寸 | 6.20 x 9.10 x 2.00 |
| 包装尺寸单位的测量 | CM |
| 数量单位 | 1 件 |
| 包装数量 | 1 |
| 其他产品信息 | |
| EAN | 4 |
| UPC | 662643231335 |
| 商品代码 | 85389091 |
| LKZ_FDB/ CatalogID | ST76 |
| 产品组 | 4056 |
| 原产国 | 德国 |
面对工业领域不断加剧的全球激烈竞争以及日益沉重的成本与时间压力，节能减排、降低成本和大幅提升生产效率已迫在眉睫。 “一体化工程设计”理念是指所有硬件与软件间协同，在一个系统中实现工厂管理、过程控制系统和设备设计与组态等各种功能。

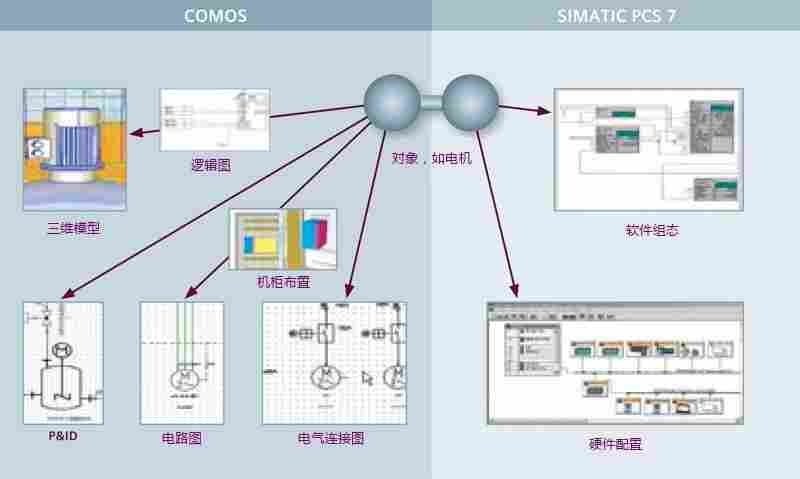

成熟可靠的 COMOS 软件解决方案可实现工厂整个生命周期内高效的设计与生产管理。从初设计至基础和详细设计直至运营的整个生命周期内，COMOS 都可通过一个集成的数据平台来管理所有工厂数据（包括相应的文档），随时随地向用户提供新信息。 SIMATIC PCS 7 过程控制系统集的可扩展性架构与的系统特性于一身，是工厂经济高效的实施与运行的理想之选。 COMOS 与 SIMATIC PCS 7 结合进行工程设计，可合并来自并行工作流的数据。只需轻轻一按，即可基于工程组态数据在控制系统中生成整个工厂的系统结构设计；而全面准确的工厂数据与信息又进一步加速了生产决策的制定过程，为经济高效的工厂管理奠定了坚实的基础。即使发生变更，COMOS 中的工厂组态数据和相关文档也将随之不断更新。具有一致性的数据流，能满足所有项目阶段工厂设计人员、业主、管理层及合作伙伴的特定要求贯穿整个生命周期的一体化设计将使工厂设计与运营的联系更加紧密。 系统组态与生产架构工程中，COMOS 和 SIMATIC PCS 7 间数据交换高度一致
博大精深 同心致远
已进入了经济“新常态”格局，企业面临转型升级的关键时刻。西门子以客户面临的挑战为驱动力，凭借的工程技术与创新能力，以的电气化、自动化和数字化产品，解决方案和服务，为客户带来更大价值——更强的灵活性，更高的效率，更快的上市时间，实现可持续的发展。我们将这种力量称之为“博大精深，同心致远”。
西门子植根, 与广大客户和员工一起, 专注于可持续能源, 制造基础设施 等领域的创新工程技术应用, 是值得信赖的合作伙伴。这正是“博大精深, 同心致远”
制造业作为重要的经济支柱，正在面临着前所未有的挑战，例如：如何缩短产品上市时间、提高生产效率、以及大规模的生产如何能够兼顾价格和个性化的产品等。我们凭借创新技术，硬件软件无缝集成，并可基于数据分析进行服务，确保生产过程更加灵活、高效，且缩短产品上市时间。同时，与教育部合作，培养新一代创工程人才，推动制造业转型升级。
城市化趋势不仅需要不断的基础设施投资，更加需要为其注入数字化智慧，从而实现现代化城市的高效管理。全面提高城市韧性，以确保现代城市管理具有高效率和竞争力。在城市基础设施领域，我们以近百年的交通管理经验及遍及全球的案例，帮助城市建立了智能交通管理系统和交通信息管理平台，为管理者提供数据和建议，更让市民便捷出行，畅享宜居生活。
是世界上大的能源消费国，并且随着经济的增长，对能源的需求将持续飙升，能源系统结构也日渐复杂，给环境带来巨大压力。这就需要建设可持续的能源系统。通过为高层建筑提供智能楼宇系统和能源管理解决方案，能够保证成千上万在这些建筑中生活，休闲，工作的人们的舒适与安全。
制造业的未来
数字化对制造业影响巨大。通过贯穿产品研发、生产和供应链的数据整合，离散工业和过程工业都获益良多，从而帮助制造企业灵活应对客户的多样化需求。
自改革开放以来，迅速崛起为全球制造业的翘楚。经过三十年的发展，现如今体量巨大的制造业也面临众多挑战。例如劳动力和原材料成本的升高、外汇变化造成的出口压力、产能过剩、环境污染等等。
制造业要提高在全球的竞争力，就需要以更好的质量、更高的生产和能源效率、更大的灵活性、更快的创新来应对多变的市场需求。西门子将创新技术贯穿于完整的供应链，实现硬件软件无缝集成，并结合在工业、自动化、流程及软件和数据分析方面的知识与经验，提供全面服务，确保客户的生产过程更加灵活、高效，并缩短产品上市时间。
面向即将到来的工业4.0时代，人是整个价值链的关键，劳动力将被从基础劳动中解放出来，投入到更有价值的创新、规划、协调工作当中去。西门子作为一个负责任的企业公民，十余年来，一直致力于将德国的工程人才培养经验介绍到，携手教育部、高校和职业校，推出了一系列人才发展计划，培养创工程人才，助力制造业的转型升级。
ABB 系统不能完全支持满足“Specification Slave Redundancy V1.2 ，2004年11月PROFIBUS 用户组织制定的，编号为：2.212”的标准冗余。
使用说明：
ABB 系统不能完全支持满足“Specification Slave Redundancy V1.2 ，2004年11月PROFIBUS 用户组织制定的，编号为：2.212”的标准冗余。
因此，为了能够在一个带有版本为 05.42 的 CI 854A® DP 主站的 PM 864A® 版本为4.0.14.22控制器中操作冗余的 ET 200M IM153-2 ，需要按照下面介绍的步骤进行配置。
ET 200M 模板 IM 153-2BAx1 的 GSD 文件
下载下面的文件“siab801e.zip”。解压缩后可以找到“siab801e.gsg” 文件。
siab801e.zip ( 16 KB )
ET 200M 模块 IM 153-2BAx2 的 GSD 文件
下载下面的文件“sia1801e.zip”。 解压缩后可以找到“sia1801e.gsg” 文件。
sia1801e.zip ( 18 KB )
ET 200M 模板 IM 153-2 作为一个 DP/PA 或 Y
下载下面的文件“
拷贝上述文件到 GSD 工具的路径下。关于如何使用和下载 GSD 工具的详细信息请参考条目 ID26562190。
当启动 GSD 工具，在用户接口中可以选择“ABB support” 选项。 该选项可以创建用户应用程序需要的 IM153-2 的 Link 功能的 GSD 文件。
图. 1
GSD 转换
启动 GSD 导入工具。在 Windows 开始菜单下“ AC800M -> Utilities -> GSD Import Tool ”中可以找到。
注意
在 “Options -> Conversion Rules -> Datatypes” 中， 请为用户程序中使用的 ET 200M IM 153‑2 的数据类型进行定义：
图. 2
在图. 02 中的设置有利于稍后在用户程序中按位访问 ET 200M IM 153‑2 的 IO。
在 GSD 导入工具中通过 File -> Import GSD 选择导入的 GSD 文件。
在下面的对话框中，首先点击按钮“Enh. Convert” , 然后点击“Convert”。
图. 3
更新 HWD 文件
一旦 GSD 文件已经被转换，则 HWD 文件 (*.hwd) 被更新。该文件与被导入的 GSD 文件位于相同的项目路径下。 关于冗余的信息必须写入到HWD 文件中。
HWD 文件包含两部分，以下图中的段落开始：
图. 4
下面关于冗余的信息必须手动的输入到连接信息部分的后面。
图. 5
使用文本编辑器：
图. 6
关于诊断的信息必须输入到作为冗余信息的 HWD 文件的相同的部分 （见图. 04）。
下面的关于不同情况下的诊断信息必须手动的插入到这部分的前面。
图. 7
使用文本编辑器：
图. 8
注意：
一个 HWD 文件可以管理模块化从站中多 256 个模块。
如果一个 HWD 文件中包含的模块多于 100 个 ，那么在 PLC 控制器控制组态中将不能正常显示；这意味一些模板不能被选择。因而模板应该结构化。下面的部分包含所有模板的概述：
图. 9
下面的部分需要使用文本编辑器手动地进行划分（发生改变的条目使用粗体标出）：
图. 10
为了能找出哪个模板被隐藏到一个 HWUnitID 后面，在这个部分的下面的文本文件中搜寻 HWUnitID 。
合并一个新的 HWD 文件
一旦在 HWD 文件中完成所有必要的更新，循环冗余校验和（CRC）必须在 HWD 文件中进行更新。这可以在 GSD 导入工具中完成。请选择File -> Update HWD Files 更新 HWD 文件并点击“Convert”进行确认。
图. 11
现在 ET 200M IM 153-2 可以用于使用 PLC 控制器创建工具 AC 800M®， 版本 V4.0.0/0 (Build 4.0.14.22) 创建的项目中。
组态
在 DP 主站中插入一个 ET 200M IM153-2 站。为了能够冗余的操作该模块需要进行下面的设置 ：
图. 12
在 ET 200M 站中，模板必须先插入到 1…3 槽，如图. 07 所示，从第 4 槽开始的 IO 模板才可以使用。
图. 13
在属性窗口中，可以对IO 模板的参数分别进行分配。为了完成各个模板的参数分配，IO 模板的槽号参数设置必须和实际的槽号相匹配。
图. 14
ET 200SP是西门子推出的新一代分布式I/O系统，在结构设计上采用了与ET 200S类似的紧凑式设计，目前已覆盖ET 200S的主要功能，接口模块IM155-6PN ST与IM155-6 DP HF支持多32个模块；IM155-6 HF支持多64个模块，信号模块支持热插拔，集成PROFIenergy功能，I/O模块支持电源分组，支持组态控制功能。由于信号模块提高了集成度，使得使用ET 200SP配置相同数量的I/O信号比使用ET 200S，体积减少50%；改变了模板供电方式，无需PM-E模板；模板功能进行了整合，减少了模块的种类；系统集成了电源模块，从而无需单独的电源模块；采用的100MBit/s 背板总线，使背板数据刷新速度得到极大提高；采用快速接线技术，接线无需工具；安装导轨为标准的DIN35导轨。
目前ET 200SP的接口模块有3种类型，分别为IM 155-6 PN ST、IM 155-6 PN HF和IM 155-6 DP HF，主要区别见下表：
其中BA 2×RJ45标准总线适配器和快连式总线适配器BA2×FC均可用于IM155-6PN ST及IM 155-6PN HF，二者的区别如下图1所示：
图 1 BA 2×RJ45与BA2×FC的区别
2xRJ45标准总线适配器（Bus Adapter）
使用标准的RJ45接头
抗震性能可达 1g
如果插口损坏，只需替换总线适配器
2xFC快连式总线适配器
提高抗震性，可达5g
提高电磁兼容性
一个完整的ET 200SP的系统至少由以下部件构成：
接口模块：连接分布式ET 200SP与控制器或DP主站，通过背板总线实现与I/O模块的数据交换；
BaseUnit：信号模块安装的基座，并提供接线端子用于IO信号的连接及电源信号的连接，同时BaseUnit还可提供电源分组功能，该功能的实现通过选择带电源分组功能的BaseUnit实现，带有电源分组能力的BaseUnit均为浅色，在下列情况下，必须采用带电源分组能力的BaseUnit；
Ø ET 200SP接口模块后的BaseUnit；
Ø 一个电位组的所有I/O模块及负载的供电负荷已过10A；
Ø 模块间的AUX辅助接线端子所接电压等级不同；
Ø 由于RQ 4×120VDC-230VAC/5A NO ST数字量输出模块只能使用不带电位分组功能的 BaseUnit ，因此如果一个分布式ET 200SP上只有RQ 4×120VDC-230VAC/5A NO ST数字量输出模块，则这些模块左侧必须有一个带电位分组功能的BaseUnit。
I/O模块：安装在BaseUint上，用于I/O信号的处理；
服务器模块：完成ET 200SP的组态，并断开ET 200SP的背板总线，该模块已包含在ET 200SP接口模块的订货号中，与接口模块一同供货。
一个完整的ET 200SP系统见下图2所示：
图 2 ET200SP系统示意图
各组件功能见下表：
1．1 I/O模块上电源电压状态功能介绍（仅适用于PN接口的ET 200SP）
在组态软件中可以为 IM 155-6 PN ST选择 2 个组态：
不带输入数据的组态
如使用带有输入数据的组态，用户可以对每个信号模块供电状态进行诊断，如IM 155-6 PN ST多支持32个模块，每个 I/O 模块对应一个Bit位来指示本模块电源电压L+ 的状态，该信息在接口模块输入数据中，字节 0 到3 如下所示。
