图尔克I/O 模块 6814029 TBEN-S系列多协议模块
适用于以太网的TBEN-S多协议模块
用于2个 BLident (HF/UHF)读写头连接的接口
TBEN-S2-2RFID-4DXP
Edition • 2017-08-26T14:52:12+02:00
2 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax ñ
RFID
通道数 2
接插件 M12
电源 1.2 A ð +55 °C，+55 °C < 0.5 A ð +70 °C（每通
道），短路保护
每通道工作频率 1 x HF或UHF读写磁头，多32个总线兼容HF读写
磁头（含终端）/C53（静态应用更可能需要使用附加
电源供电）
混合工作 HF和UHF的读写头
RFID 数据接口 HF und UHF
线缆长度 max. 50 m
数字量输入
通道数 4
Connectivity inputs 5针脚M12
输入类型 PNP
输入诊断类型 通道诊断
开关阈值 EN 61131-2 分类3, PNP
低电平信号电压 < 5 V
高电平信号电压 > 11 V
低电平信号电流 < 1.5 mA
高电平信号电流 > 2 mA
输入延迟 0.05 ms
电气隔离 对P1/P2进行电位隔离
，电压大500 VDC
数字量输出
通道数 4
Connection Technology Outputs M12, 5-pol
输出类型 PNP
诊断 通道诊断
输出电压 24 VDC，来自电势组 V2
通道输出电流 0.5 A，短路保护
同步因数 1 (0.03 >55°C)
负载类型 EN 60947-5-1:DC-13
短路保护 是
电气隔离 对P1/P2进行电位隔离
，电压大500 VDC
标准 / 指令合规性
振动测试 加速度达 20 g
符合 EN 60068-2-6
冲击测试 符合 EN 60068-2-27
滑落和翻倒 符合EN 60068-2-31/EN 60068-2-32
电磁兼容性 符合 EN 61131-2
和证书 CE
UL条件 cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
系统数据

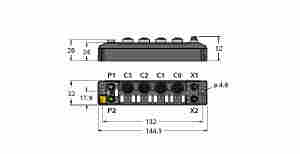

尺寸 (长/宽/高) 32 x 144 x 32mm
工作温度 -40…+70 °C
储藏温度 -40…+70 °C
Altitude max.5000 m
防护等级 IP65
IP67
IP69K
MTTF 179 年 符合SN 29500 (Ed.99) 20 °C
外壳材料 PA6-GF30
外壳颜色 黑
标签材料 聚碳酸酯
不含卤素 是
安装 2个∅ 4.6 mm安装孔
订货号： 6814029
多协议：EtherNet/IP™设备、Modbus® TCP从设备或PROFINET设备
无需使用特殊功能模块便可集成到PLC系统中
每条通道每个读/写周期多128个字节的用户数据，使用数量较大的数据分段
数据接口便于使用RFID功能
CODESYS中的功能模块可用于数据接口
HF总线模式用于静态应用
4针M8公头连接器用于供电
2个4针M8接插件，以太网连接
2条通道包含用于RFID的M12连接
HF和UHF的读写头可以在一个区域内混合工作
4个数字通道，可配置为PNP输入或0.5 A输出
集成以太网交换机允许线拓扑结构
传输速率10 Mbps/100 Mbps
集成的网络服务器
LED显示和诊断
