原装TURCK PROFIBUS-DP现场总线I/O模块
模块型号
TBDP-L2-16DIP
TBDP-L2-16DOP
TBDP-L2-16DXP
TBDP-L2-8DIP-8DOP
TB-EM18WD-H1147
TB-EM18WD-H1147-EX
TB-EM30WD-H1147
TB-EM30WD-H1147-EX
TBEN-A1-16DIP
TBEN-A1-16DXP
TBEN-A1-8DIP-8DOP
TBEN-L1-16DIP
TBEN-L1-16DOP
TBEN-L1-16DOP-01
TBEN-L1-16DXP
TBEN-L1-8DIP-8DOP
TBEN-L1-8DIP-8DOP-01
TBEN-L4-16DIP
TBEN-L4-16DOP
TBEN-L4-16DXP
TBEN-L4-8DIP-8DOP
TBEN-S1-4DIP-4DOP
TBEN-S1-8DIP
TBEN-S1-8DIP-D
TBEN-S1-8DOP
TBEN-S1-8DXP
TBEN-S2-4AI
TBEN-S2-4AO
TBEN-S2-4IOL
TBIL-M1-16DIP
TBIL-M1-16DXP
TBIL-M1-8DOP
TB-M18-H1147
TB-M30-H1147
TBNN-S0-DRS-01
TBNN-S0-DRS-05
TBNN-S0-DRS-10
TBNN-S0-STD-01
TBNN-S0-STD-05
TBNN-S0-STD-10
TBPN-L1-FDIO1-2IOL
TB-Q08-0.15-RS4.47T
TC-K30-CL
TC-K50-CL
TH-Q14L60
TH-Q51S-HT
型号 TBDP-L2-16DXP
货号 6814004
系统数据
供电电源 24 VDC
允许范围 18…30 VDC
大电流，每个电压组大9 A
电流V1 + V2大11 A
连接供电电压 5针公头7/8”接插件X1
执行器/传感器供电VAUX1 槽C1-C4供电来自 V1
短路保护, 120mA 每组
传感器/执行器供电 VAUX2 槽C5-C8供电来自 V2
短路保护, 120mA 每组
电气隔离 电压组V1和V2电隔离
，电压高500 VAC
系统数据
现场总线传输速率 9.6 kbps … 12 Mbps
现场总线连接技术 2 个 5 针 M12 换向电键接插件
现场总线地址设定 0 … 126 (10进制) 通过旋码开关
■ 每路输出大2 A
■ 每个通道都具有输出诊断功能
■ 每端口有两个可随意选择的数字通道
PROFIBUS-DP现场总线I/O模块
16 个数字通道，可配置为 PNP 输入或 2A 输出
订货号： 6814004
■ 2个5针M12 B码针头接插件， PROFIBUSDP总线连续
■ 增强型玻璃光纤外皮
■ 冲击和振动测试
■ 全密封模块电子元件
■ 防护等级 IP65、IP67、IP69K
■ 针头 7/8", 5针, 电源线
■ 用于安全关机的独立电源组
■ 每个输入端口都具有输出诊断功能
数字量输入
原装TURCK PROFIBUS-DP现场总线I/O模块
通道数 16
Connectivity inputs 5针M12
输入类型 PNP
输入诊断类型 组诊断
开关阈值 EN 61131-2 分类3, PNP
低电平信号电压 < 5 V
高电平信号电压 > 11 V
低电平信号电流 < 1.5 mA
高电平信号电流 > 2 mA
输入延迟 2.5 ms
电气隔离 对P1/P2进行电位隔离
，电压大500 VDC
数字量输出
通道数 16
Connection Technology Outputs M12, 5-pol
输出类型 PNP
诊断 通道诊断
输出电压 24 VDC，来自电势组
通道输出电流 2.0 A, 短路保护， 每端口大 2.0 A
继电器输出 1.3 ms
负载类型 EN 60947-5-1:DC-13
短路保护 是
电气隔离 对P1/P2进行电位隔离，电压大500 VDC
PROFIBUS-DP现场总线I/O模块
16 个数字通道，可配置为 PNP 输入或 2A 输出
TBDP-L2-16DXP
Edition • 2017-08-26T14:48:41+02:00
2 / 5 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax ñ
标准 / 指令合规性
振动测试 加速度达 20 g
符合 EN 60068-2-6
冲击测试 符合 EN 60068-2-27
滑落和翻倒 符合EN 60068-2-31/EN 60068-2-32
电磁兼容性 符合 EN 61131-2
和证书 CE
UL条件 cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
系统数据

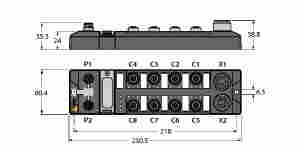

尺寸 (长/宽/高) 60.4 x 230.4 x 39mm
工作温度 -40…+70 °C
储藏温度 -40…+85 °C
Altitude max.5000 m
防护等级 IP65
IP67
IP69K
MTTF 162 年
外壳材料 PA6-GF30
外壳颜色 黑
窗口材质 聚碳酸酯
l螺母材质 303不锈钢
标签材料 聚碳酸酯
不含卤素 是
安装 2个∅ 6.3 mm安装孔
