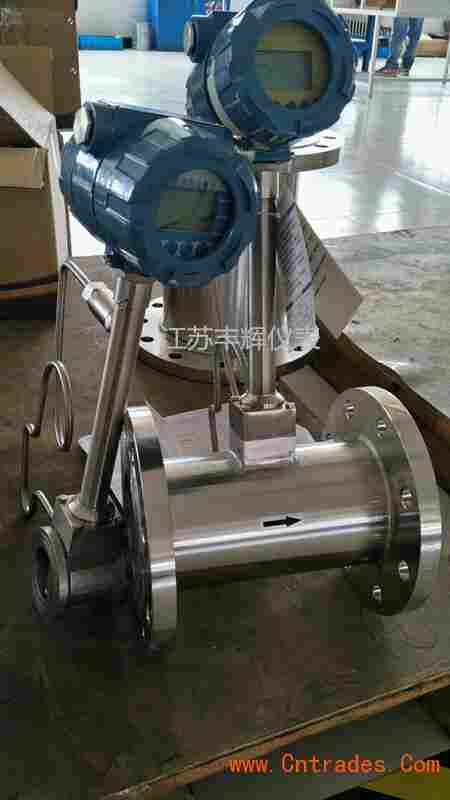

预付费蒸汽流量计

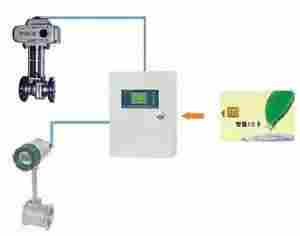

预付费流量计是由流量计，温度传感器，积算仪，压力变送器，读卡机构及控阀装置等组成的。
IC卡预付费控制器是用于辅助预付费电能计量装置，具有计量、负荷控制和用户信息管理的多功能控制器。内部采用了进口芯片。具有计量准确度高，外围二次电路简单，抗干扰能力强等特点。
一、产品特点：
1、产品全部采用性能稳定、功耗低的工业级元器件，运用表贴工艺精心设计制造。
2、不需要人工抄表。
3、可以解决一些电费收缴困难问题。
4、可以灵活应用到多个行业。
4、具有一定的防窃电能力。
5、有利于培养用户，电是商品的意识。
6、有利于用电管理部门提高现代化管理水平。
二、特点：
1、可在很宽的流量范围内测量气体、液体和蒸汽的流量而不受流体物理性质的影响；
2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；
3、安全防爆，适用于恶劣环境；
4、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上；
6、温压补偿一体化设计；
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力；
8、同时显示流量值与累计流量值,不必轮流切换；
9、采用抗振动探头，有效消除外界振动影响；
10、采用分体式信号转换器，电缆长100米；
11、量程比宽达20：1；
12、仪表整体结构设计合理，动态测量范围宽，压力损失小；
13、表体采用不锈钢材质，可适用于腐蚀性介质的测量；
14、现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。
预付费蒸汽流量计
三、技术参数：
测量流体：蒸汽、混合气体、液体
测量准确度及重复性：
测量流体 准确度 重复性
气体（含蒸汽）1.0级0.33%
液体1.5级0.5%
测量范围
测量流体流速下限（m/s）流速上限(m/s)
气体（含蒸汽）7 70
液体 0.7 7
额定压力：1.6MPa、2.5MPa、6.3MPa
流体温度：-40℃～250℃(普通型)，100℃～350℃(普通型)
结构类型：一体型流量计
结构材质
部件名称 材质
传感器表体304不锈钢、316不锈钢
旋涡发生体304不锈钢、316不锈钢
检测探头316L
连杆304不锈钢
散热器铝合金
垫片耐高温石棉垫、丁晴橡胶垫片、石墨垫片
工作电源
种电源方式3.6V锂电池供电（就地显示型）
第二种电源方式24VDC（或12VDC）
第二种电源方式24VDC（或12VDC）或3.6V锂电池供电双电源供电

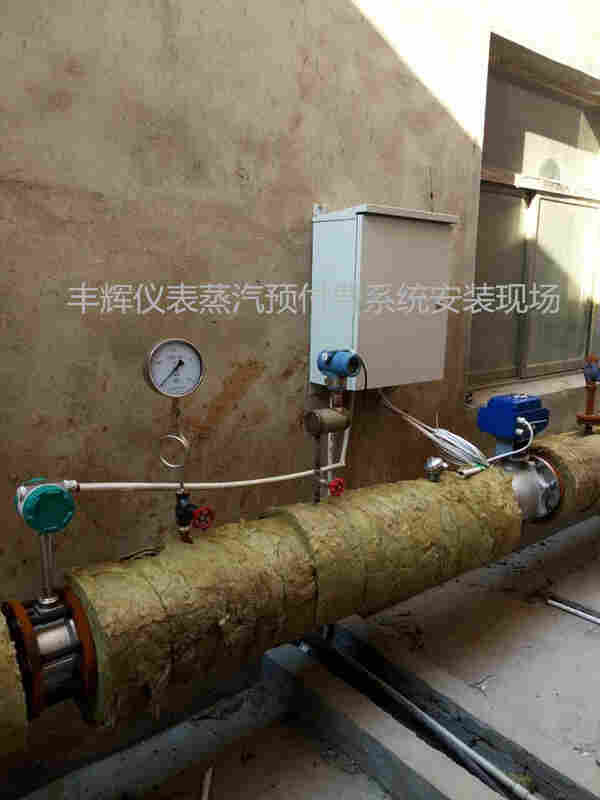

四、安装方法：
一、选择安装位置：
在选择安装位置时，应注意以下几点
1、安装位置尽量选在无管道振动或振动小的位置，振动加速度不能大于2g，如振动大则需要采取减振措施；
2、高温凝结水流量计的上游和下游必须有足够的直管段；
3、检修阀安装在传感器上游，流量调节阀安装在传感器下游；
4、尽量选择便于安装和检修的位置；
5、应选择环境干燥的位置；
6、传感器可以安装在水平管道上，也可以安装在垂直管道上。但在垂直管道上安装时，介质必须自下而上流动。
7、传感器尽量安装在室内，必须按在室外时应注意防水，在放大器外电缆应弯成U型；
8、传感器应远离电噪声，如大功率变频器、大功率变压器、电动机和大功率无线收发设备等。
安装注意事项：
A、法兰与直管段焊接时，应卸下传感器，不能带着传感器焊接。
B、传感器安装时，应使壳体上流向标注与管道内流体流向一致。
C、法兰焊接完毕后，管道内要清理干净不得存有焊渣等杂物。
D、高温凝结水流量计安装前，法兰凹槽内必须放好密封垫圈。
预付费蒸汽流量计
五、选购事项：
1.性能方面：度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；
2．流体特性方面：流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等；
3．安装条件方面：管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备（过滤、排污）、防爆等；
4．经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。
♦法兰与直管段焊接时不能带着传感器焊接。
♦安装时应使传感器的流向标志与管道内流体流向一致。
♦传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。
♦测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。
♦连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，大长度不应过200米。
♦安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的干扰。
