The SINAMICS G110D distributed inverter series is the solution for basic drive tasks, especially in the field of conveyor systems. The inverter allows the speed of three-phase asynchronous (induction) motors to be continually controlled and fulfills the requirements of conveyor-related applications with open-loop frequency control. It can be optimally integrated into the system thanks to its compact and low-profile design in an IP65 degree of protection. It can be optimally integrated into the Siemens TIA world of automation via AS-Interface.
With its wide power range from 0.75 kW to 7.5 kW (1 hp to 10 hp), it is suitable for a wide range of distributed drive solutions.
Example: SINAMICS G110D,
Modular drive solutions – therefore standardized mechatronic elements that can be individually tested
A control cabinet is not required, resulting in a smaller space requirement and lower cooling requirements
Long cables between the inverter and motor can be avoided (which means lower power losses, reduced noise emission and lower costs for shielded cables and additional filters)
Distributed configurations offer considerable benefits for conveyor systems with their extensive coverage (e.g. in the automotive and logistics sectors)
Siemens offers an innovative portfolio of inverters to optimally implement distributed drive solutions. The strengths of the individual members of the drive family permit simple adaptation to the widest range of application demands:
Identical connection systems
Identical mounting dimensions for SINAMICS G110D and SINAMICS G120D
Standard commissioning and configuration tool
Products from the family of distributed drives:
SINAMICS G110D inverters
SINAMICS G110M frequency inverters
SIMATIC ET 200pro FC-2 frequency converters
SINAMICS G120D inverters
SIRIUS M200D motor starters
SINAMICS G110D is a compact inverter in IP65 degree of protection where the Control Unit (CU) and Power Module (PM) function units are combined in one device.
The closed-loop control electronics controls and monitors the power electronics and the connected motor in several different control types that can be selected. The digital inputs and analog inputs on the device mean that sensors can be simply and directly connected at the drive. The input signals can either be directly
The power electronics supplies the motor in the power range from 0.75 kW to 7.5 kW (1 hp to 10 hp). It is controlled (open-loop) from the microprocessor-
The latest technical documentation (catalogs, dimension drawings, certificates, manuals and operating instructions), are available in the Internet at the following address:
http://www.siemens.com/sinamics-g110d/documentation
and offline in the DT Configurator integrated in Catalog CA 01 as an add-on on DVD‑ROM. In addition, the DT Configurator can be used on the Internet without requiring any installation. The DT Configurator can be found in the Siemens Industry Mall at the following address:
http://www.siemens.com/dt-configurator
The STARTER commissioning tool (V4.1.3 and higher) allows menu-
Rated power 1) | Rated output current 2) | Input current | Frame size | SINAMICS G110D | SINAMICS G110D | |
|---|---|---|---|---|---|---|
kW | hp | A | A | (Frame size) | Article No. | Article No. |
380 … 500 V 3 AC3) | ||||||
0.75 | 1 | 2.3 | 2 | FSA | 6SL3511-0PE17-5AM0 | 6SL3511-1PE17-5AM0 |
1.5 | 1.5 4) | 4.3 | 3.8 | FSA | 6SL3511-0PE21-5AM0 | 6SL3511-1PE21-5AM0 |
3 | 4 | 7.7 | 7 | FSA | 6SL3511-0PE23-0AM0 | 6SL3511-1PE23-0AM0 |
4 | 5 | 10.2 | 9.1 | FSB | 6SL3511-0PE24-0AM0 | 6SL3511-1PE24-0AM0 |
5.5 | 7.5 | 13.2 | 12.2 | FSC | 6SL3511-0PE25-5AM0 | 6SL3511-1PE25-5AM0 |
7.5 | 10 | 19 | 17.9 | FSC | 6SL3511-0PE27-5AM0 | 6SL3511-1PE27-5AM0 |
1) Rated power
2) The rated output current Irated is
3) With the exception of UL operation, 500 V +10 % is possible.
4) It is not possible to make any assignment to a particular standard.
功率范围宽：0.75 kW 至 7.5 kW（1.0 hp 至 10 hp）
调试和维护迅速；具有扩展诊断功能；带有 AS-Interface 接口，可按照规范 3.0 进行通信：
接口数量减少
工厂范围内的工程与组态
安装简单
具有极为紧凑的薄型设计，节省空间，相同钻孔尺寸适用于所有额定功率的设备，从而大大简化了系统的机械设计、安装和改装；并且，尺寸与 SINAMICS G120D 变频器的尺寸完全相同。
整个功率范围内的 SINAMICS G110D 和 SINAMICS G120D 变频器针对总线、电源和 I/O 连接采用相同的标准化连接器 (ISO 23570)，便于调试和维护。
SIRIUS M200D 电机起动器也使用相同的连接器
通过将产品进行扩展，可简单实现标准的完全分布式工厂和系统结构：
SIRIUS M200D（电机起动器）
SINAMICS G110D（适用于与传送带相关的基本应用的变频器）
SINAMICS G120D（适用于与传送带相关且要求较高的应用的变频器）
采用智能型操作员面板 (IOP) 进行参数设置、诊断和控制（开环）并在基本操作员面板 (BOP) 中复制变频器参数，操作十分方便
采用插入式设计并使用存储卡，便于更换，易于操作
由于集成在全集成自动化 (TIA) 环境中，可对复杂设备与系统中的变频器进行简单连接、组态、数据管理和控制。
使用可选的维护开关，在需要进行维护时，可简单地将变频器与进线电源断开；对系统进行组态时无需任何附加组件或附加接线成本
使用可选的手动本地控制，可进行快速调试并将调试工作限制在特定的区域；可以在现场手动对应用进行预测试，并且无需使用大量选件即可将系统清空。
由于能够直接在设备上连接多 5 个传感器，因此可直接管理所有与变频器相关的信息；在本地对信号进行预处理减轻了现场总线上的负荷，并可确保快速和可重复的响应时间。
集成式 A 类 EMC 滤波器（符合 EN 55011）
集成制动控制，支持 400 V AC/180 V DC 以及 230 V AC/205 V DC 的制动电压
采用电机热模型以及 PTC、Thermo-Click 或 KTY 84 温度传感器分析来进行集成电机保护
使用可选的存储卡座和可选存储卡，可方便地更换设备并将参数快速复制到存储卡
使用 SIZER（用于西门子变频器，V3.2 及更高版本）、STARTER（V4.1.3 及更高版本）和 Drive ES 等标准组态工具，可确保快速组态和简便调试 – STARTER 通过 Drive ES Basic 集成到 STEP 7 中，从而获得集中数据存储和全集成通信的所有优点
通过软件参数，针对 50 Hz 或 60 Hz 电机（IEC 或 NEMA 电机）进行简便调整
电子模块进行了喷涂处理，增加了坚固耐用性，延长了使用寿命
进行了全球，符合 CE、UL、c-tick
SINAMICS G110D 非常适用于工业环境中基本的输送系统应用，在这些应用中，需要使用具有通讯功能的分布式驱动系统。这对物流和机场尤其正确。
此外，SINAMICS G110D 还适用于许多行业的各类低性能应用，如汽车行业、食品与饮料行业（无活性添加剂）和包装行业。
SINAMICS G110D 分布式变频器是用于标准传动装置的紧凑型变频器。每台 SINAMICS G110D 变频器都包含控制单元和功率单元，组合到一个装置中。

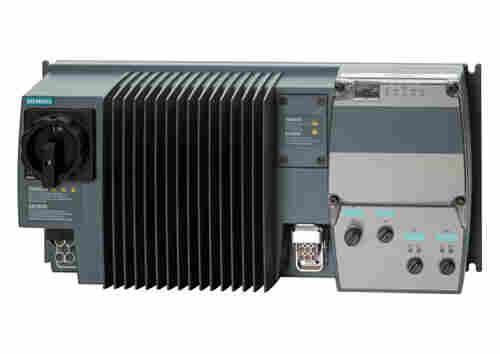

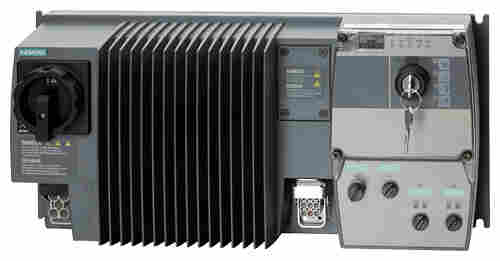

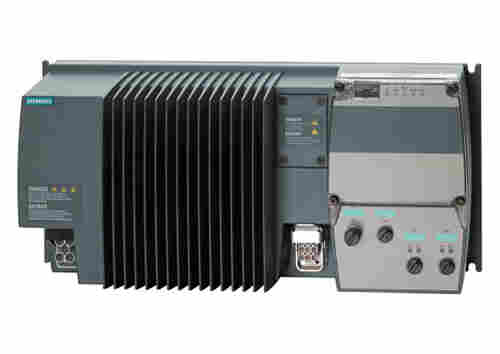

带有集成维护开关和手动本地控制（带按键开关）的 SINAMICS G110D 变频器
SINAMICS G110D 具有一个集成的制动斩波器，适用于没有能量回收功能的分布式传动装置。所产生的发电机能量消耗在外部连接的制动电阻器上。通信是通过本地输入（数字量和模拟量）或通过集成的标准 AS-Interface 总线完成的。
带有集成维护开关的 SINAMICS G110D
此变频器分为两种型号：带维护开关型和不带维护开关型。由于提供了可选的维护开关（不能进行改装），需要维护时，可以简单地将变频器从进线电源断开；组态时无需任何附加组件或附加接线成本。
制动电阻器
直流回路中的多余能量消耗在制动电阻器上。这些制动电阻器适合与 SINAMICS G110D 结合使用。它具有一个集成制动斩波器（电子开关）。
智能型手持操作员面板 (IOP)
使用方便、功能强大的操作员面板，可用于对 SINAMICS G110D 进行调试和诊断，并进行现场操作控制与监视。
带按键开关的手动本地控制
使用此手动本地控制，可在自动模式 (PLC) 和手动模式之间切换主控制。此装置还可用于关闭变频器。其它功能还有：在连续模式和点动模式间切换、起动电机（包括旋转方向）以及在手动模式下禁用快速停止。
存储卡
变频器的参数设置可存储在 SINAMICS 微型存储卡 (MMC) 以及 SIMATIC 存储卡（SD 卡）上。需要投入使用时（例如，在更换了变频器并从存储卡下载数据之后），驱动系统可立即再次做好运行准备。相关存储卡座不在变频器的供货范围内，必须单独订购。
存储卡的卡座
若要使用 SINAMICS 微型存储卡 (MMC) 和 SIMATIC 存储卡（SD 卡），需要使用一个卡座；此卡座插在变频器上的盲盖板下面或手动/自动控制操作员面板下面。
用于与 PC 通讯的 RS232 接口电缆
用于在安装了相应软件（STARTER 调试工具 V4.1.3 及更高版本）的情况下，直接从 PC 控制和调试变频器。
用于与 PC 通信的 USB 接口电缆
用于在安装了相应软件（STARTER 调试工具 V4.1.3 及更高版本）的情况下，直接从 PC 控制和调试变频器。
用于安装 SINAMICS G110D（而不是 SIRIUS M200D 电机起动器）的适配器
用于在 SIRIUS M200D 电机起动器的连接孔上安装 SINAMICS G110D 变频器的连接板套件（假定有足够空间）。
制动电阻器的连接器套件
用于使用或连接不同制动电阻器的连接器套件。
UL 连接器套件
用于 UL 兼容应用的 UL 连接器套件。
保护条
用于防止连接器受到机械应力引起的剪切力的保护条
连接电缆
用于与进线电源和电机输出馈线相连的连接器套件以附件形式提供，或以与电机相连的预组装电机电缆形式提供。
用于在 AS-Interface 部件之间传输数据或为控制单元和功率单元供电的灵活插入式电缆
备件套件
备件套件中包含密封圈、盖和螺丝等小型零部件。
备用风扇
提供的备用风扇是一个包含护罩、风扇和螺丝的预安装单元。
SINAMICS G110D 分布式变频器标配有以下接口：
用于通过 HAN Q8（连接器）连接电机的接口，包括控制电机制动器和温度传感器
输入电源连接（通过 HAN Q4/2）（接口）
用于通过 3 针连接器连接防护等级 IP65 的制动电阻器的接口
用于通过 M12（连接器）连接 AS-I 的接口
用于通过 M12（接口）连接 4 路数字量输入的接口
用于通过 M12（接口）连接 1 路模拟量输入的接口，也可用作数字量输入的接口
用于通过插孔连接 AS-I 寻址设备的接口
这些接口与 SINAMICS G120D 分布式变频器和 SIRIUS M200D 电机起动器的接口相同。

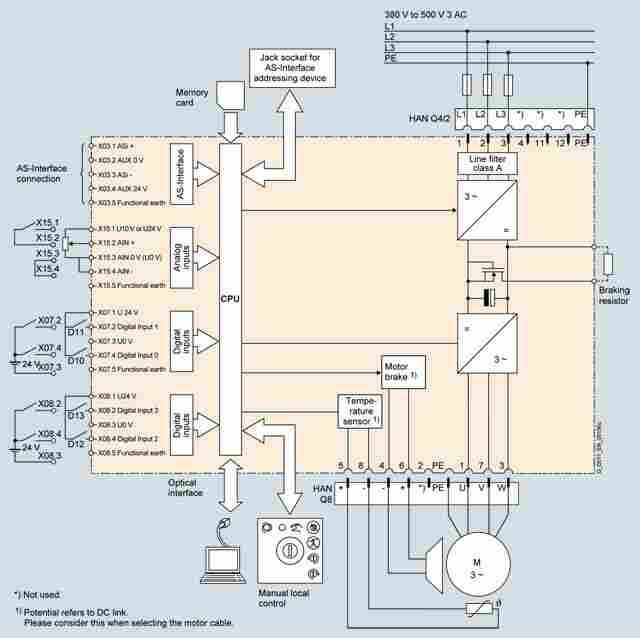

带有集成 A 类输入滤波器的 SINAMICS G110D 的接线图
以下电子组态工具可用于 SINAMICS G110D 分布式变频器：
交互式产品目录 CA 01 是西门子工业自动化与驱动技术集团的离线产品商城，它包含 100000 多个产品类别，大约 500 万种驱动系统产品。DT Configurator 有助于用户从丰富的产品系列中选择合适的电机和/或变频器。该组态软件以“选型指南”的形式集成在产品目录 DVD（带有选型和组态工具）上。
另外，也可以在 Internet 上使用 DT Configurator，无需进行任何安装。可在西门子工业产品网上商城中找到 DT Configurator，网址如下：
http://www.siemens.com/dt-configurator
使用 STARTER 调试工具，可以根据菜单提示执行调试、优化和诊断操作。除了 SINAMICS 变频器外，STARTER 调试工具还适用于 MICROMASTER 4 系列变频器。用于 SINAMICS G110D V4.1.3 或更高版本。
Drive ES 是一种工程组态系统，可以将西门子驱动技术的通信、组态和数据管理功能以轻松、经济高效的方式集成到 SIMATIC 自动化产品世界中。STEP 7 Manager的操作界面是所有这一切的基础。各种软件包（即 Drive ES Basic、Drive ES SIMATIC 和 Drive ES PCS 7.1）可用于 SINAMICS。
除非另外明确指明，否则以下技术数据适用于所有 SINAMICS G110D 分布式变频器。
技术参数 | |
|---|---|
机械规格 | |
振动负荷（根据 EN 60068-2-6） | |
| 5 ~ 9 Hz：偏转常数 3.1 mm |
| 2 ~ 9 Hz：偏转常数 7 mm |
冲击负荷（根据 EN 60068-2-27） | |
| 147.15 m/s2 (15 × g)/11 ms |
| 147.15 m/s2 (15 × g)/11 ms |
防护等级 | IP65/UL 3 型 |
环境条件 | |
保护类别（根据 EN 61800‑5‑1） | III 类 (PELV) |
触摸防护（根据 EN 61800‑5‑1） | I 类（带有保护导体系统） |
湿度，大值 | 95 %，40 °C 时 |
环境温度 | |
| -40 … +70 °C (-40 ...+158 °F) |
| -40 … +70 °C (-40 ...+158 °F) |
| -10 … +40 °C (14 ...+104°F) 无降额 |
环境等级/有害化学物质 | |
| 3C2 类 |
污染等级（根据 EN 61800‑5‑1） | 2 |
标准 | |
符合标准 | UL 508C（UL 列名编号 E121068）、CE、c-tick |
CE 标识，符合 | 低压设备指令 2006/95/EC |
EMC 指令2)（根据 EN 61800‑3） （相当于 EN 55011 标准的 A 类） | |
| C2 类3) |
注意： EMC 产品标准 EN 61800-3 并不直接适用于变频器，但是适用于一个 PDS（动力传动系统），这个PDS除了变频器外，还包括完整的电路系统，电机和电缆。通常不要求确定变频器本身是否满足 EMC 指令的要求。 | |
1)存放在运输包装内。
2)有关其它一般信息，请参阅“SINAMICS G110，技术规格，符合的标准”一节。
3)带有长达 15 m (49 ft) 的电机屏蔽电缆
技术数据，控制电路 | |
|---|---|
电气数据 | |
工作电压 | 需要外部 24 VDC 电源 |
大电流消耗1) （来自非切换式 24 V 电源，黄色 AS-Interface 电缆） | 320 mA |
大电流消耗 （来自切换式 24 V 电源，黑色 AS-Interface 电缆） | |
| 180 mA |
| 350 mA |
固定频率 | 6 个，可参数化 |
接口 | |
数字量输入 | 4 |
模拟量输入 (0 ... 10 V) | 1 |
总线接口 | AS-接口 |
PTC/KTY 接口 | 通过功率单元进行连接 |
| 1 路输入， |
机械式电机抱闸的控制 | 通过功率单元进行连接 |
存储卡插槽 | 可选 |
RS232 接口 | 通过变频器光纤接口与 RS232 接口电缆相连 |
USB 接口 | 通过变频器光纤接口与 USB 接口电缆相连 |
开环/闭环控制技术和软件 | |
V/f 线性/平方/可参数化 | ✓ |
V/f 带磁通电流控制 (FCC) | ✓ |
软件功能 |
|
1) 包含连接的编码器的电流消耗。
模拟量输入使用 0 V 至 10 V 作为电压输入。
一般技术数据，电源电路 | ||||||
|---|---|---|---|---|---|---|
系统运行电压 | 380 ... 500 V AC 3 AC ±10 % | |||||
进线电源要求，进线短路电压 uK | 无限制 | |||||
输入频率 | 47 ... 63 Hz | |||||
输出频率 | ||||||
| 0 ... 650 Hz | |||||
脉冲频率 | 4 kHz（标准），对于更高的脉冲频率（高 16 kHz），请参见降额数据 | |||||
功率因数 λ | 0.7 ... 0.85 | |||||
变频器效率 η | 95 % | |||||
输出电压，大值 | 0 ... 输入电压的 87 % | |||||
过载能力 | ||||||
|
| |||||
电磁兼容性 | 符合 EN 55011 的集成 A 类输入滤波器 | |||||
可能的制动方式 | 直流制动 | |||||
线路电压 | 380 V AC | 400 V AC | 440 V AC | 480 V AC | 500 V AC | |
经过整流的制动电压 | 171 V DC | 180 V DC | 198 V DC | 216 V DC | 225 V DC | |
建议用于西门子电机的制动线圈电压 | 170 ... 200 V DC | 170 ... 200 V DC 184 ... 218 V DC 2) | 184 ... 218 V DC 2) | 184 ... 218 V DC 2) | - | |
通过在直流侧分断，可实现快速制动。 | ||||||
|
| |||||
允许的安装位置 | 水平墙装和水平位置安装 | |||||
相对湿度 | < 95 % RH，不允许冷凝 | |||||
冷却 |
| |||||
安装高度 |
| |||||
标准 SCCR （额定短路电流）1) | 40 kA | |||||
保护功能 |
| |||||
符合标准 | UL 508C（UL 列名编号 E121068）、CE、c-tick | |||||
CE 标识，符合 | 低压设备指令 2006/95/EC | |||||
1) 适用于符合 NEC Article 409/UL 508A 的工业控制柜装置。
2) 激活了电压升高功能。
线路电压 | SINAMICS G110D | ||||||
|---|---|---|---|---|---|---|---|
6SL3511-.PE17-5AM0 | 6SL3511-.PE21-5AM0 | 6SL3511-.PE23-0AM0 | 6SL3511-.PE24-0AM0 | 6SL3511-.PE25-5AM0 | 6SL3511-.PE27-5AM0 | ||
额定输出电流 Irated1) | A | 2.3 | 4.3 | 7.7 | 10.2 | 13.2 | 19 |
输出电流 Imax | A | 4.6 | 8.6 | 15.4 | 20.4 | 26.4 | 38 |
额定功率 | kW (hp) | 0.75 (1.0) | 1.5 (1.5) 3) | 3.0 (4.0) | 4.0 (5.4) | 5.5 (7.4) | 7.5 (10) |
额定脉冲频率 | kHz | 4 | 4 | 4 | 4 | 4 | 4 |
效率 η | % | 95 | 95 | 95 | 95 | 95 | 95 |
额定输入电流 2) | A | 2.0 | 3.8 | 7.0 | 9.1 | 12.2 | 17.9 |
输入电压连接 U1/L1, V1/L2, W1/L3, PE | HAN Q4/2（连接器） | HAN Q4/2（连接器） | HAN Q4/2（连接器） | HAN Q4/2（连接器） | HAN Q4/2（连接器） | HAN Q4/2（连接器） | |
| mm2 | 1.5 ... 6 | 1.5 ... 6 | 2.5 ... 6 | 2.5 ... 6 | 4 ... 6 | 4 ... 6 |
电机接口 U2，V2，W2，PE，电机制动器，温度传感器 | HAN Q8（插座） | HAN Q8（插座） | HAN Q8（插座） | HAN Q8（插座） | HAN Q8（插座） | HAN Q8（插座） | |
| mm2 | 1 ... 4 | 1 ... 4 | 2.5 ... 4 | 2.5 ... 4 | 4 | 4 |
电机电缆长度，大 | [m] | 15 (49) | 15 (49) | 15 (49) | 15 (49) | 15 (49) | 15 (49) |
防护等级 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | |
尺寸 | |||||||
| [mm] | 445 (17.52) | 445 (17.52) | 445 (17.52) | 445 (17.52) | 445 (17.52) | 445 (17.52) |
| [mm] | 210 (8.27) | 210 (8.27) | 210 (8.27) | 210 (8.27) | 210 (8.27) | 210 (8.27) |
| |||||||
| [mm] | 125 (4.92) | 125 (4.92) | 125 (4.92) | 165 (6.50) | 240 (9.45) | 240 (9.45) |
| [mm] | 145 (5.71) | 145 (5.71) | 145 (5.71) | 165 (6.50) | 240 (9.45) | 240 (9.45) |
机座号 | FSA | FSA | FSA | FSB | FSC | FSC | |
重量，约 | |||||||
| kg (lb) | 6.7 (14.8) | 6.7 (14.8) | 6.9 (15.2) | 7.4 (16.3) | 9.4 (20.7) | 9.5 (20.9) |
| kg (lb) | 7.0 (15.4) | 7.0 (15.4) | 7.2 (15.9) | 7.7 (17.0) | 9.7 (21.4) | 9.8 (21.6) |
1)额定输出电流 Irated 基于高过载 (HO) 的占空比。
