通用继电器的MY标配机械指示灯，可确认接点的动作状态
•与Push-In Plus插座 PYF-□-PU组合，可缩短60%的配线工时
（本公司实测值数据）

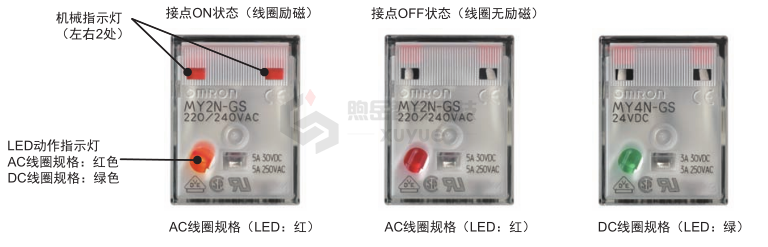

•根据LED动作指示灯的颜色，可识别AC线圈规格、 DC线圈规格
•在线圈胶带上印刷操作线圈规格，识别性更高
•所有规格标配机械动作指示机构（机械指示灯）
•适用环保型RoHS
•取得UL、 CSA、 IEC（VDE）标准
特点
• 所有型号标配机械指示灯，便于接点的动作确认
• 可根据LED的颜色，识别线圈电压AC/DC

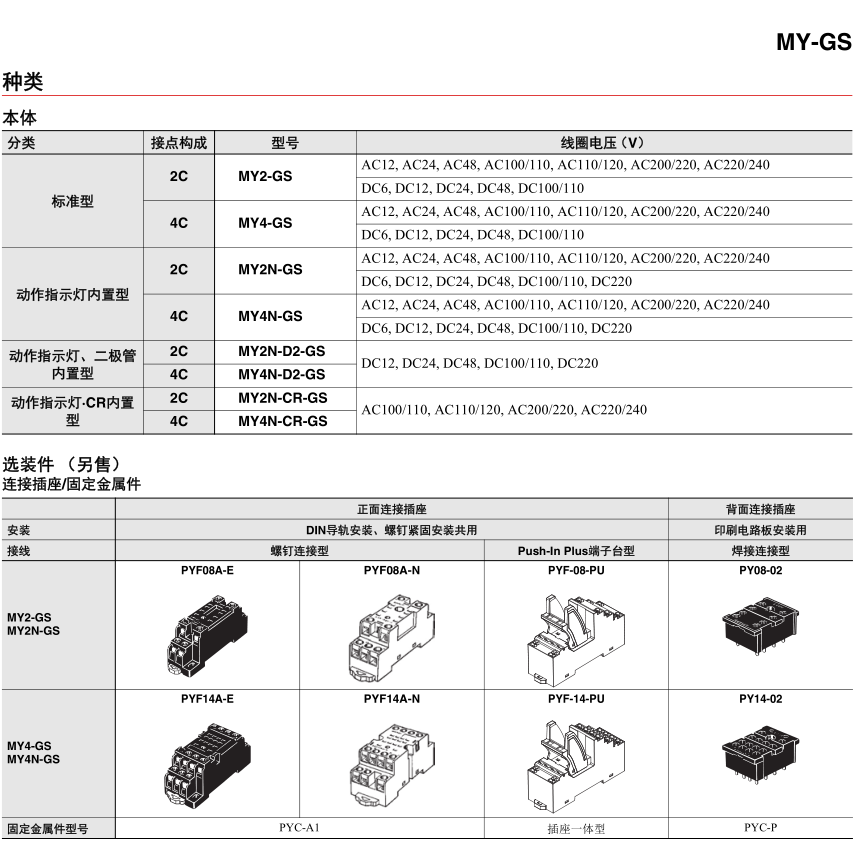

型号结构
型号标准
①接点的极数
2： 2极
4： 4极
②动作指示机构
无指示：机械指示灯内置型
N ：LED动作指示灯、机械指示灯内置型
③线圈浪涌吸收
无显示：标准型
D2：二极管内置型
CR：CR电路内置型
④操作线圈电压
显示示例： DC24
注1 ：额定电流、线圈电阻值指的是线圈温度为+23℃时的值，公差为AC额定电流+15％、 -20％、 DC线圈电阻±15％。
2 ：AC线圈电阻、电感的值为参考值。（60Hz时）
3 ：动作特性指的是线圈温度为+23℃时的值。
4 ：DC线圈的额定电流、线圈电阻 （ ）内表示带动作指示灯的值。
5 ：大容许电压指的是环境温度为+23℃时的值。
*1. 每个产品有个体差异，预测实际值为80%以下。
施加额定值80%以上的电压时，继电器会运行，但若要实现规定的性能，请向线圈施加额定电压。
*2. 每个产品有个体差异，预测实际值为AC30%以上、 DC10%以上。若要切实复位，请确保小于该值。
* 表示电子回路等微小负载等级中可开关极限的大致基准，并非保证值。
该值可能因开关频率、环境、希望可靠性基准而发生变化。请在实际使用条件下对实际设备进行确认。

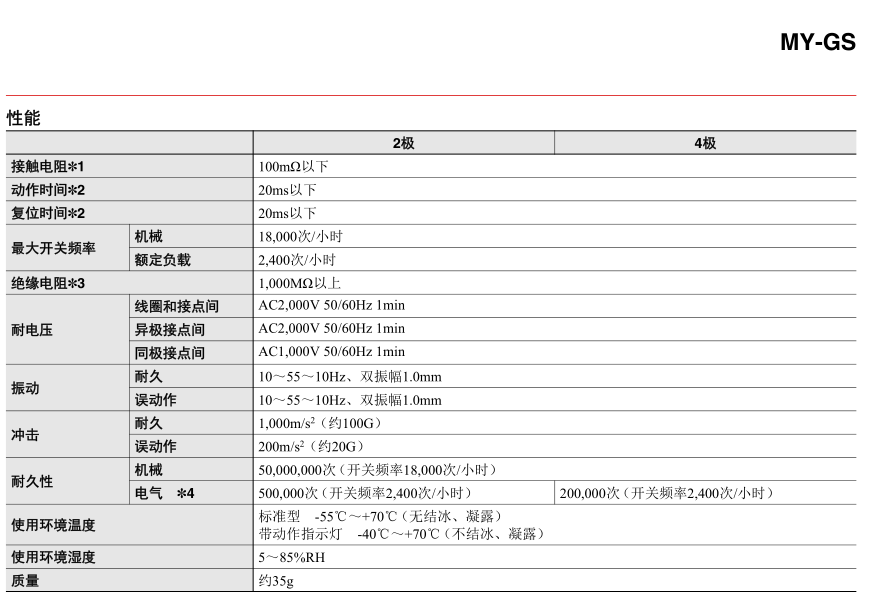

注：上述值为初始值。
*1. 测量条件： DC5V 1A 电压下降法。
*2. 测量条件： 外加额定操作电压时不包括接点跳动时间。
*3. 测量条件： 用DC500V绝缘电阻计测量与耐电压项目中相同的部位。
*4. 环境温度条件： +23℃
DUTY比：33%

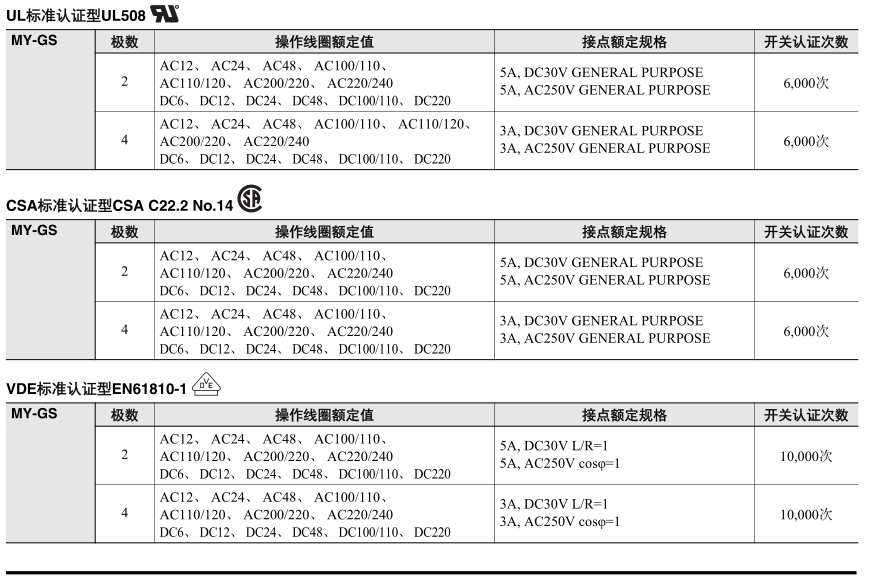

国际标准额定值
国际标准的额定规格值与本产品目录中的其他性能规格有所不同，请务必仔细确认后再使用。
注1 ：AC规格备有线圈断线自检功能。
2 ：对于DC规格，请在确认线圈极性后正确接线。
3 ：LED的颜色为AC红色、 DC绿色。
4： ：动作指示灯显示无线圈通电状态，不显示接点动作状态
注1 ：AC规格备有线圈断线自检功能。
2 ：对于DC规格，请在确认线圈极性后正确接线。
3 ：LED的颜色为AC红色、 DC绿色。
4： ：动作指示灯显示无线圈通电状态，不显示接点动作状态。
选装件 （另售）

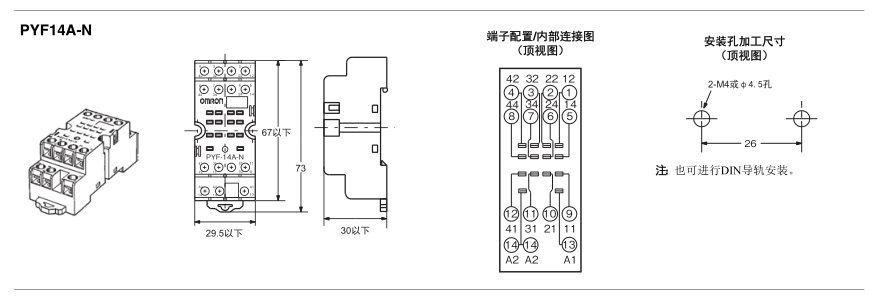

关于连接插座、 DIN导轨安装用另售件的详情，请参见“ 共用插座/DIN 导轨相关产品”。
关于Push-In Plus端子台插座的详情，请参见“PYF- □□-PU/P2RF- □□-PU”。
关于使用
对于动作指示灯内置型，请在确认线圈极性后正确接线。（DC
操作）
关于安装
无安装方向限制，请尽量避免接点移动方向易受振动、冲击的
安装方式。
关于 MY-GS 低频率开关微小负载
MY-GS 在低频率条件下开关微小负载时，会出现接点接触不稳
定，可能导致接触不良。 此类条件下，请使用微小负载接触可
靠性更高的MY4Z-CBG系列。
关于继电器的更换
因维护等原因更换继电器时，为防止继电器的误动作及触电事
故，请务必切断负载侧和继电器线圈侧的电源。
关于插座
请配套使用本公司的继电器与插座。
