原来三维工装夹具技术标准是这样的。有了它,你还怕被一些卖假冒伪劣产品的商家欺骗吗?

三维柔性工装夹具技术标准:

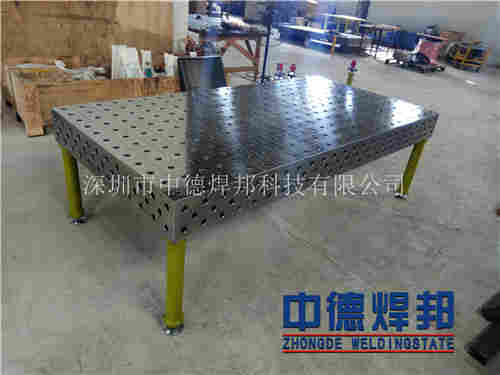

一、基础三维平台
1、工作台材质:HT 300，进行电炉整体退火热处理，同时自然时效时长6个月以上，消除内应力;
2、平台表面加工后无任何气孔、砂眼、冷隔、裂纹、补焊等缺陷;
3、工作台的平面度达到: 0 .1/1000mm;
4、工作台的侧面与上表面的垂直度达到:0 1/200mm;
4、工作台两组侧边相互之间平行度、垂直度达到:0.1/1000mm;
5、工作台的工作表面光洁度:1.6um; (表面状况=看不清加工痕迹)
6、工作台网格线规格:100x100+0 05mm,台面边缘X、Y方向都带有毫米刻度线;
7、工作台孔径尺寸及精度: P28 :10+0 03mm,孔间距:100+0 03mm;
8、工作台承重: 支撑腿式: 2T/平方米; 框架式支撑: 3T/平方米。

三维工装夹具技术标准介绍三维工装夹具技术标准介绍

二、U型方箱、支撑角铁

1.材质: HT300，进行电炉整体退火热处理消除内应力;
2、加工后任意工作面无气孔、砂眼、冷隔、裂纹、补焊等缺陷;
3、工作面之间的形位公差精度: 0 .1/1000mm;
4、加工面光洁度: 1.6um; (表面状况=开不清加工痕迹)
5、孔径尺寸及精度: q28 :10+0 03mm,孔间距: 100+0 03mm或50+0 03mm。
三、定位件(定位角尺、定位平尺、平面角尺等)
1、材质采用45#钢，发黑处理;
2、所有定位件均为整体下料加工，无焊接加工，保证定位件的强度和牢固性，防撞击断裂;
3、调质处理，硬度2HRC35
4、孔径尺寸及精度: p28.10+0 03mm,
5、工作面光洁度: 1.6um。
四、压紧器
1、压紧器要求操作灵活方便,夹紧可靠;
2、压紧机构压头采用分体式结构且不易脱落，同时要便于维护更换;
3、手持操作部分为胶手柄形式，抗腐蚀、耐磨、防打滑。

五、快速锁紧销
1、快速锁紧销采用五个钢球定位，以保证定位精度，锁销尺寸精度为928h7;
2、锁紧力大于25KN;
3、锁紧销可以拆卸清洗,提高寿命;
4、强度、表面硬度: 2590N/mm2、2HRC40;

5、锁紧销手持圆头部分带有网纹圆弧结构，防滑且便于手动拧紧。
