SIEMENS上海朕锌电气设备有限公司
西门子PLC代理商 西门子PLC模块代理商 西门子PLC通讯模块代理商 西门子PLC模拟量模块代理商 西门子PLC模块代理商
| |
联系人：万紫云（销售部） | 传真： |
24小时业务咨询热线： | |
工作QQ：2779823058 | 电话： |
我公司只销售西门子原装，享受西门子免费一年保修 | |
西门子代理商公司-上海朕锌电气设备有限公司本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成
西门子PLC系列介绍：
S7-200 CN PLC 实用于各行各业，各种场所中的检测、监测及掌握的主动化。S7－200 CN 系列的壮大功用使其无论在独立运行中，或相连成网络皆能完成庞杂掌握功用。因而S7－200CN 系列具备极高的性能价钱比。
相关图形：

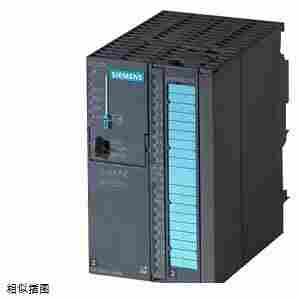

SIMATIC S7-300 一种通用型PLC，能适合自动化工程中的各种应用场合，尤其是在生产制造工程中的应用。模块化、无排风扇结构、易于实现分布式的配置、以及用户易于掌握等特点，使得S7-300 PLC在以下工业部门中实施各种控制任务时，成为一种既经济又切合实际的解决方案：
相关图形：
在制造自动化和过程自动化中，对一切中、高端的运用来说，SIMATIC S7－400 都是功用强大的PLC。 S7－400 PLC分为规范型和容错型（可配置成故障安全型） 两种。强大的体系功用和便捷的用户界面使得SIMATIC S7－400 成为各种自动化功用的佳技巧和经济性处理计划
相关图形：

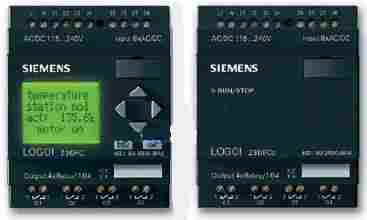

LOGO!-通用逻辑控制模块填补了继电器与PLC之间的技术空间，目前已发展成为模块化的标准组件产品，而且其性能亦更为优越！通过集成的8种基本功能和26种特殊功能，LOGO!可以代替数以百计的开关设备，从时间继电器一直到接触器。新的模块化LOGO!能够节省控制柜的空间，需要的附件更少从而进一步降低库存量，并且根据您的任务需求，可随时进行灵活扩展。因此，LOGO!不仅节约成本费用，而且能缩短工程时间达70%。LOGO!安装方便，几乎不需任何接线，编程也极其简单。更加值得一提的是，LOGO!有很好的抗振性和很高的电磁兼容性(EMC)，完全符合工业标准，能够应用于各种气候条件。LOGO!达到了B级无线电干扰抑制指标并通过了所有必需的国际，因此，LOGO!得以在全世界范围内广泛应用！
相关图形：
西门子S7-1500PLC作为西门子S7系列PLC家族中的新品，相信很多工控朋友都没有使用过甚至都没有太多的了解，对此，西门子方专门进行了产品推广会针对S7-1500进行介绍，康斯达作为西门子系统集成商参加推广会。
下面小编根据推广会将S7-1500的特性整理成下面几点，S7-1500主要特性有：
Modified front connector modules are available for connecting to the modules. These are plugged into the module to be wired instead of the front connector. A wide range of front connector modules is available. For SIMATIC S7-300 and ET 200M, digital or analog. The connecting cables are plugged into these front connector modules.
通过紧凑型CPU，插槽X1的前连接器模块多可同时连接三根连接电缆。 连接模块可通过连接电缆连接。 32数字通道前连接器模块可连接插槽X2上的前连接器模块。
16或32通道数字模块的前连接器模块多可同时连接2或4根连接电缆。 连接模块可通过连接电缆连接。
一个模拟连接模块（20针或40针）的前连接器模块多可以同时连接2根或4根屏蔽连接电缆。
连接模块或前连接器模块上可连接电源。
连接到信号模块（紧凑型 CPU 的集成 I/O，分为数字式和模拟式）时，通过将前连接器模块插入到信号模块进行连接，而不是使用 SIMATIC S7-300 前连接器。其具有用来连接连接电缆的 2 至 4 针插头和 2 至 4 个电源馈电连接器。有几种不同型号可供选择，分别连接紧凑型 CPU (X1)、24 V/0.5 A 数字量 I/O 信号（16 和 32通道）以及 24 V/2 A 数字量输出模块和模拟量 I/O 模块。
与 SIMATIC S7-300 部件组合使用
使用前连接器模块替代了 SIMATIC 标准连接器
6ES7392-1AJ00-0AA0
6ES7392-1BJ00-0AA0
6ES7392-1CJ00-0AA0
6ES7392-1CM00-0AA0
6ES7921-3AH00-0AA0
6ES7392-1AM00-0AA0
6ES7392-1BM01-0AA0
6ES7921-3AH20-0AA0
关于前连接器模块的电路图，请参考“电路图”部分。
前连接器模块的技术数据 | |
|---|---|
额定工作电压 | 24 VDC |
大容许工作电压 | 60 V DC |
大容许连续电流
| 1 A |
大允许和电流 | 4 A/byte |
允许环境温度 | 0 - + 60°C |
测试电压 | 0.5 kV, 50 Hz, 60 sec. |
空隙和漏电距离 | EC 664 (1980)， |
SIMATIC TOP connect前连接器模块, 电源连接 | ||
|---|---|---|
弹簧连接 | 螺钉型端子 | |
多连接4路电源。 | ||
可连接电缆截面积 | ||
| × | |
| 0.25 - 1.5 mm2 | |
每个连接模块上连接的导线数量 | 一或二根导线并在一起，在一个线鼻子内的大截面()为1.5 mm2 | |
电缆绝缘的大直径 | 3.1 mm | |
导线的剥皮长度 | ||
| 6 mm | |
| - | |
线箍符合DIN 46228标准 | ||
| A型；5 至 7 mm长 | |
| - | |
| - | |
螺丝刀和刀口宽度 | 3.5mm (圆柱形) | |
电缆连接时的拧紧力矩。 | - | 0.4 - 0.7 Nm |
SIMATIC TOP 前连接器模块, 电源连接 | ||
|---|---|---|
弹簧连接 | 螺钉型端子 | |
多连接8路电源。 | ||
可连接电缆截面积 | ||
| × | |
| 0.25 - 0.75 mm2 | |
每个端子连接的电缆数量 | 一或二根导线并在一起，在一个线鼻子内的大截面()为.75 mm2 | |
电缆绝缘的大直径 | 2.0 mm | |
导线的剥皮长度 | ||
| 6 mm | |
| - | |
线箍符合DIN 46228标准 | ||
| A型，5到7 mm长 | |
| - | |
| - | |
螺丝刀和刀口宽度 | 3.5mm (圆柱形) | |
电缆连接时的拧紧力矩。 | - | 0.4 - 0.7 Nm |
按照以下顺序接线：
6ES7921-3AA20-0AA0
6ES7921-3AB20-0AA0
用于连接 32 通道数字模块和紧凑型 CPU X2 接口的前连接器模块的正面图
电源连接可使用弹簧型接线端子。同时也提供螺钉型接线端子。
下表所示为地址编号，其与信号模块通道的各连接电缆相对应。
连接电缆编号，与 32 通道数字模块和紧凑型 CPU X2 接口的地址字节相对应 | |||
|---|---|---|---|
连接电缆接线 | 地址分配 | ||
数字量输入模板 | 数字量输出模块 | 数字量输入/输出模块和紧凑型 CPU X2 接口 | |
1 | EB x | AB x | EB x |
2 | EB (x+1) | AB (x+1) | EB (x+1) |
3 | EB (x+2) | AB (x+2) | AB x |
4 | EB (x+3) | AB (x+3) | AB (x+1) |
按照以下顺序接线：
6ES7921-3AK20-0AA0
用于连接紧凑型 CPU 312C 的前连接器模块 (X1) 的正面图
电源连接可使用弹簧型接线端子。只提供螺钉型接线端子。
下表所示为地址编号 (X1)，其与紧凑型 CPU 312C 通道的各连接电缆相对应。
紧凑型 CPU 312C 地址字节 (X1) 的连接电缆编号 | |
|---|---|
连接电缆接口 | 紧凑型 CPU 312C 的地址编号 (X1) |
1 | EB x |
2 | EB (x+1) |
3 | AB x |
按照以下顺序接线：
6ES7921-3AM20-0AA0
紧凑型 CPU 313C、314C-2PtP、314C-2DP 前连接器模块 (X1) 的正面图
电源连接可使用弹簧型接线端子。只提供螺钉型接线端子。
下表所示为地址编号 (X1)，其与紧凑型 CPU 通道的各连接电缆相对应。
紧凑型 CPU 313C、314C-2PtP、314C-2DP 地址字节 (X1) 的连接电缆编号 | |
|---|---|
连接电缆接线 | 紧凑型 CPU 的地址编号 (X1) |
1 | PEW x+0; PEW x+2; PEW x+4 |
2 | PEW x+6; PEW x+8; PAW x+0; PAW x+2 |
3 | EB x |
S7-300前连接器模块的电路图如下所示：
Observe the following when configuring the network:
Total current less than 4 A per byte
The infeed point of the positive potential of an external supply voltage can be connected to the terminal module to run the supply voltage through the connecting cable. Due to the limited current carrying capacity of the connecting cable, the total current of 4 A/byte must not be exceeded under any circumstances.
Total current more than 4 A per byte
With additional connecting cables, total currents of more than 4 A are conducted to the module from an external power supply. These additional connecting cables are connected to special connection sockets on the front connectors.
