美国原装UFM流量计

工作原理简述

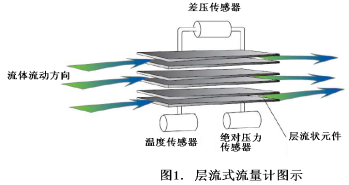

层流气体质量流量计工作原理:

OFS系列的层流流量计能够测量大部分气体的质量流量，流量计内藏一个的节流元件，被称为层流元件（LFE），通过测量这个层流元件上的压力降来测量流量。节流元件是一些平行板路径，气体分子受力通过整个路径，即流量计的全部工作通道。与其它节流元件产生的压差和流量成平方关系不同，层流流量计上压力降与流量是成线性关系。流路系列的质量流量计使用压力传感器和温度传感器对气体的密度进行补偿，与差压变送器（容积流量变送器）输出信号结合能计算得到气体的质量流量。

特性：

• 管道尺寸：1/4"~3/4"

• 工艺连接方式：NPT

• 响应时间快

• NIST追踪

• 用于测量非腐蚀性气体，比如：空气、氮气、氩气、氦气、氢气、天然气和二氧化碳等

• 通常的应用是笼罩气体、保护气体、净化气体和泄漏检测等

• 具有现场数字显示，可显示流量和压力

• 具有一个电压或电流输出信号

• 没有可移动部件

• 量程比：100 ：1

• Type 4 结构（防雨）

• 内置的报警开关

• : CSA, CE*, CENELEC

典型应用：

n 对喷涂机器人的空气流量监测

n 焊接工的保护气体流量监测

n 特别实验室的氮气流量监测

n 天然气消耗量的内部结算流量计

n 气体混合系统

n 罐覆盖的氮气流量/惰性气体流量的监测

n 热处理环境气体监测

n 炉火控制

n 泄漏测试

n 气相色谱分析

技术规格

n 大压力: 8.6BAR(100PSIG)

n 流量范围: 0-500SCCM~0-1000SLPM

n 量程比: 100:1

n 所有的流量是以空气为基准，对于其他气体乘一个系数

n 本体/接口尺寸：基于满量程量

n 材质: 阳极氧化铝(标配)，316SS(可选，但交货时间更长)

n 精度: 1-2%对于空气，取决于量程。对于其他气体，取决应用气体种类

n 重复性: +/-0.25%满量程

n 响应时间： 5~50mS(根据输出类型)

n 线性化: 所有输出已经与流量线性化

n 压力降(BAR) : 0.14(通常)0.24(大)

n 工作温度: -25~+80oC

n 壳体: IP65(TYPE 4)

n : CE & CSA

n 本安 (IS): 用于危险地点应用(仅有4-20mA输出，CSA & CE )

n 氧清洗: 可选，特殊应用

n 显示: 4位，流量、累积量、温度或压力

n 累积量:二组，三位数，替换为压力显示(或使用Mensah累积仪)

n 输出: 4-20mADC(2-wire2线，回路供电)，RS232，0-5或0-10VDC，频率或脉冲.

n 报警: 可选，二路PNP集电极开路

n 电池供电: 可选，9 VDC，没有输出

n 混合气: 可选
