模拟量输入输出模块常见问题

S7-1200 模拟量模块的输入/输出阻抗指标是？

答：详情可见《 S7-1200 系统手册》的附录A 。

CPU 模拟量输入阻抗：

电压型信号：≥ 100 KΩ

信号模板模拟量输入阻抗：

电压型信号：≥ 9 MΩ
电流型信号：250Ω

信号模板及信号板模拟量输出阻抗：

电压型信号：≥ 1000 Ω
电流型信号：≤ 600 Ω

S7-1200 模拟量模块的输入/输出信号传输距离？

答：模拟量模块的输入/输出信号传输距离，从接线方面考虑，使用双绞屏蔽电缆大可以连接 100 m 的长度，还要考虑现场电磁干扰等现实状况。一般电压信号易受现场干扰且长距离传输也会造成信号的衰减，建议尽量近距离传输；电流信号相比电压信号抗干扰能力好些，相对电压信号传输距离可适当加长。

S7-1200 模拟量模块的输入过冲及溢出数值分别是？

对于电压测量范围，S7-1200 模拟量模块的电压输入值与模块通道显示数值对应关系如下图 1 所示：

过冲范围为 27649至32511；下冲范围为-27649至-32512

上溢范围为 32512至32767，下溢范围为 -32513至-32768

图 1 .SM1231 电压测量范围数值

对于电流测量范围，S7-1200 模拟量模块的电流输入值与模块通道显示数值对应关系如下图 2 所示：

过冲范围为 27649至32511；下冲范围为-1至-4864

上溢范围为 32512至32767，下溢范围为 -4865至-32768

注意：当开路时，模拟量模块通道显示数值是32767。

图 2 .SM1231 电流测量范围数值

SM1231 模拟量输入模块未使用通道如何处理？

答：应将未使用的电压输入通道短路。使用导线短接通道的正负两个端子，例如短接 0 通道的 0+ 和 0- 端子；

应将未使用的电流输入通道设置在 0 至 20 mA 范围。

热电偶模块常见问题

S7-1200 TC 信号阻抗指标是？

答：SM1231 TC 和 SB1231 TC 阻抗参数一样。

TC 信号：≥ 10 MΩ

S7-1200 TC 信号传输距离？

答：SM1231 TC 和 SB1231 TC 信号传输距离参数一样。

TC 信号：≤ 100 m；要求线路阻抗 ≤ 100 Ω

SM1231 TC 模块未使用通道如何处理？

答：对于 SM1231 TC 模块未使用通道，可以采用以下方法做处理：

方法一：对该通道短路。使用导线短接通道的正负两个端子，例如短接 0 通道的 0+ 和 0- 端子；

方法二：对该通道禁用。在模块的“属性-常规”，对测量类型选择“已禁用”。如下图 3 所示组态：

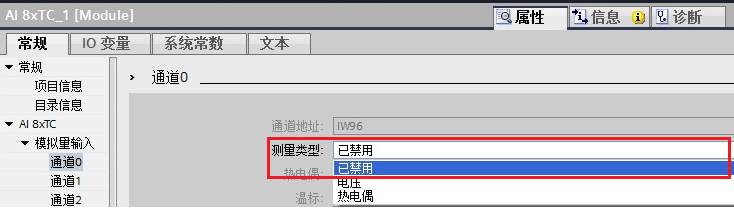

图 3. SM1231 TC 模块禁用未使用通道

注意：不能将所有通道都选择“已禁用”。

SM1231 TC 模块在通道测量类型选择“已禁用”或“热电偶”时，通道指示灯和数值分别是什么状态？

（1）通道测量类型“已禁用”：该通道的指示灯不亮，通道读数为大值 32767；

（2）通道测量类型“热电偶”，未使能“启用断路诊断”，如下图 4 所示：当通道接线存在开路，通道读数为随机值；

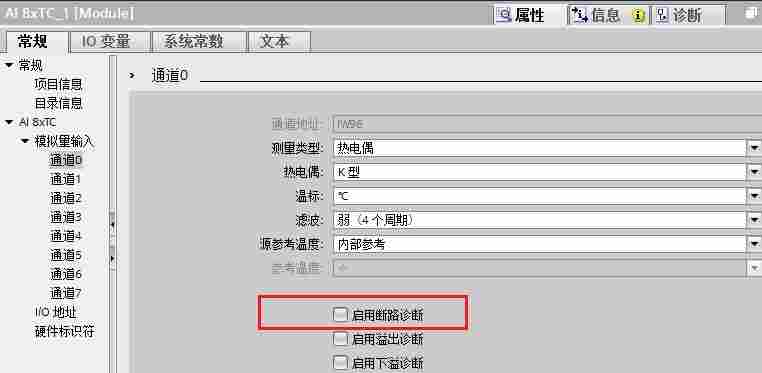

图 4.未使能“启用断路诊断”

（3）通道测量类型“热电偶”，使能“启用断路诊断”：当通道接线存在开路，此时模板 DIAG 指示灯红色闪烁，对应的通道的灯也红色闪烁， CPU ERROR 灯也红色闪烁；同时诊断缓冲区报错“断路”，通道读数为大值 32767；如下图 5，图 6 所示：

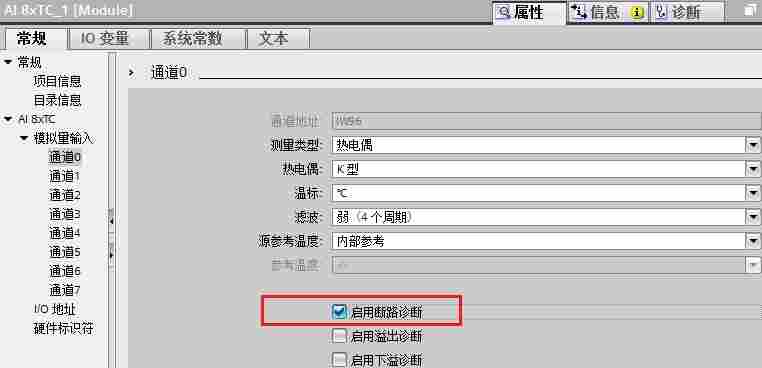

图 5.使能“启用断路诊断”

图 6.诊断缓冲区事件“断路”

（4）通道测量类型“热电偶”，通道短接，设为“内部参考”，则读到的数值/10为模板的内部温度值（例如：模块内部温度值为30.1℃，读到数值为301）；如下图 7，图 8 所示：

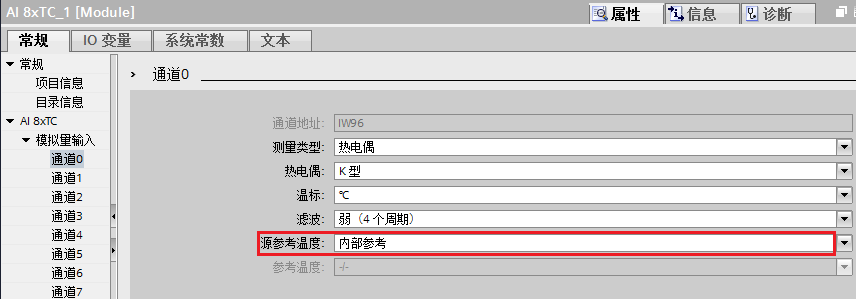

图 7.内部参考

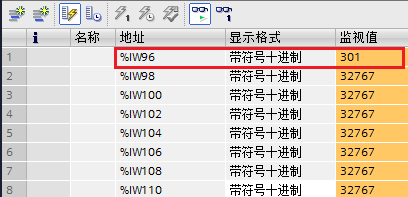

图 8. SM 1231 模块内部温度值

（5）通道测量类型“热电偶”，通道短接，设为“参数设置”，则读数为设定的温度值*10 （例如：50℃，读到数值为 500）；如下图 9，图 10 所示：

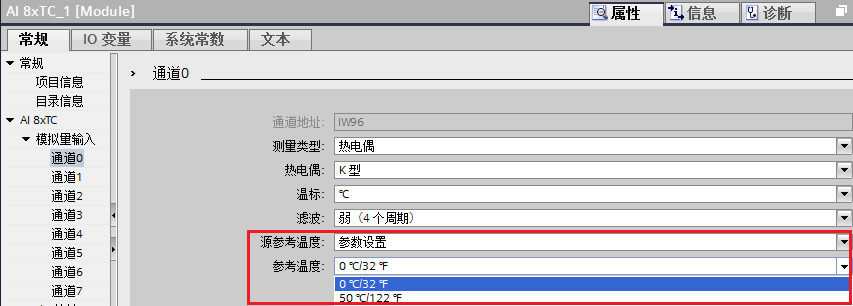

图 9. 参数设置和参考温度

图 10. 温度值读数

以上 5 种情况，结表格如下表 1 所示：

测量类型	源参考温度	启用断路诊断	通道接线	模块 DIAG 灯	通道指示灯	通道数值
已禁用	-	-	开路或短接	绿色亮	不亮	32767
热电偶	内部参考或参数设置	未使能	开路	绿色亮	绿色亮	随机值
热电偶	内部参考或参数设置	使能	开路	红色闪烁	红色闪烁	32767
热电偶	内部参考	未使能或使能	短接	绿色亮	绿色亮	通道读数值/10为模板的内部温度值
热电偶	参数设置	未使能或使能	短接	绿色亮	绿色亮	读数为设定的温度值*10

表 1. SM1231 TC 模块通道“已禁用”或“热电偶”，通道指示灯和数值状态

热电阻模块常见问题

S7-1200 RTD 信号阻抗指标是？

答：SM1231 RTD 和 SB1231 RTD 阻抗参数一样。

RTD 信号：≥ 10 MΩ

S7-1200 RTD 信号传输距离？

答：SM1231 RTD 和 SB1231 RTD 信号传输距离参数一样。

RTD 信号：≤ 100 m；要求线路阻抗 ≤ 20 Ω，对于10 Ω 的RTD则要求线路阻抗 ≤ 2.7Ω

SM1231 RTD 模块未使用通道如何处理？

对于 SM1231 RTD 模块未使用通道，可以采用以下方法做处理：

方法一：对该通道短路（短接方法详见 RTD 信号模块接线）；

方法二：对该通道禁用。在模块的“属性-常规”，对测量类型选择“已禁用”。如下图 11 所示组态：

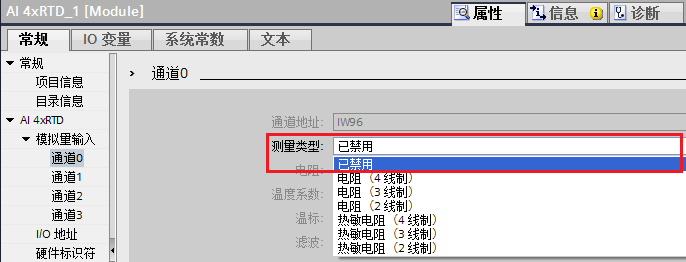

图 11.禁用 SM1231 RTD 模块未使用通道

注意：不能将所有通道都选择“已禁用”。

方法三：RTD 模块连接一个电阻（如 2 线制 RTD 连接，方法详见 RTD 信号模块接线）。

SM1231 RTD 模块在通道测量类型选择“已禁用”或“热敏电阻”时，通道指示灯和数值分别是什么状态？

同 SM1231 RTC 模块，SM1231 RTD 模块在通道测量类型选择“已禁用”或“热敏电阻”时，通道指示灯和数值分别是以下状态。如表 2 所示：

测量类型	启用断路诊断	通道接线	模块 DIAG 灯	通道指示灯	通道数值
已禁用	-	开路或短接	绿色亮	不亮	32767
热敏电阻	未使能	开路	绿色亮	绿色亮	随机值
热敏电阻	使能	开路	红色闪烁	红色闪烁	32767
热敏电阻	未使能或使能	短接	绿色亮	绿色亮	通道读数值/10为模板的内部温度值
电阻	未使能或使能	短接	绿色亮	绿色亮	0

表 2. SM1231 RTD 模块通道“已禁用”或“热敏电阻”，通道指示灯和数值状态

SM1231 RTD 模块在通道测量类型选择“电阻”时，能测量哪些阻值的电阻？

能测量150/300/600欧。此时，额定上限数值为 27648。如下图 12 所示：

图 12. SM1231 RTD 模块测量的电阻范围
