进口分布直动式不锈钢电磁阀
产品特点 l
分布直动活塞式 l
空军、海军配套产品 l
活塞结构，经久耐磨 l
温升低，无燥音，零泄漏 l
动作响应迅速，高频率 l
工作压力范围：±0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa l
更多请咨询代理商：惠州博雷阀门有限公司 林生
技术参数
操作方式 | 常闭型 | 通电打开、断电关闭 | |||||||
常开型 | 通电关闭、断电打开 | ||||||||
介质温度 | T1 型：-20～90℃·T2 型：-20～220℃ | ||||||||
使用介质 | T1型 | 水、柴油、汽油、煤油、氮气、空气、真空、臭氧等 | |||||||
T2型 | 蒸汽、热水、热空气、热油等高温液体或气体 | ||||||||
通径（mm） | 1～3 | 4～6 | 8～10 | 12～15 | |||||
连接尺寸（G） | 1/8～1/4 | 1/4 | 3/8 | 1/2 | |||||
压力（Mpa） | -0.1～4.0 | ||||||||
功率 | AC:20W DC:30W | ||||||||
电压偏差 | 允许波动±10％ | ||||||||
材质 | 阀体 | 不锈钢 | |||||||
密封 | 丁晴橡胶 NBR·氟橡胶 FKM·聚四氟乙烯 PTFE | ||||||||
环境温度 | -20～60℃ | ||||||||
连接方式 | 内螺纹 | ||||||||
电气连接 | 接线盒电缆插座，防护等级 IP65 | ||||||||
使用电压 | AC:220V 50Hz/60Hz、DC24V·其余根据要求 | ||||||||
特殊选配 | BS22A-Ex 防爆电磁阀 | BS22A-X 信号反馈 | BS22A-S 手动功能 | ||||||
防爆等级：ExdIIBT4、ExdIICT5(含 氢气） | 反馈电磁阀启闭状态及介质流动情况的开 关信号 | 手动开启、关闭节省旁通 | |||||||
安装提示 | 优先采用线圈竖直向上，亦可根据需要安装 | ||||||||
备注 | 阀门完全打开或关闭，至少需要 0.05Mpa 压差 | ||||||||
应用范围
应用于医疗器械、食品机械、干燥设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、石油化工等行业。

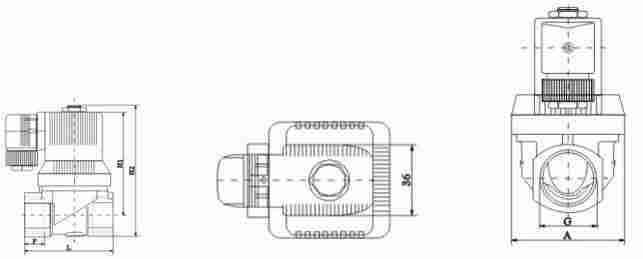

安装尺寸（mm）
公称通径DN | 内螺纹接口 | 外形尺寸 | |
G | L | H | |
1～3 | 1/8 | 40 | 120 |
4～6 | 1/4 | 40 | 120 |
8～10 | 3/8 | 60 | 120 |
12～15 | 1/2 | 60 | 120 |
