奥林巴斯Magna-Mike8600霍尔效应测厚仪

奥林巴斯Magna-Mike8600霍尔效应测厚仪

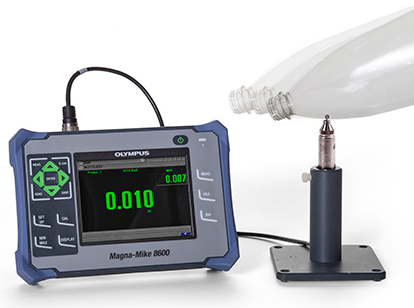

Magna-Mike8600测厚仪是一款利用简单的磁法对非铁性材料进行可靠且重复性极高的厚度测量的便携式测厚仪。Magna-Mike仪器的操作非常简单。测量时，在被测材料的一侧按住或移动磁探头，在材料的另一侧放上或在容器里放入一个小目标钢珠（或目标圆盘、目标钢线）。探头的霍尔效应传感器测量探头端部到目标钢珠的距离。测出的距离即刻被作为厚度读数以容易辨读的数字形式显示在屏幕上。
奥林巴斯Magna-Mike8600霍尔效应测厚仪新添特性

三种坚固耐用的探头设计：

  --平直型、直角型和薄型关节式
可更换防磨端
  --标准型、凿尖型及加强型防磨端（仅用于86PR-1和86PR-2）
更多的目标选择
  --4.76毫米和6.35毫米的目标磁珠
  --直径为1.14毫米和0.66毫米的钢线目标
更大的厚度测量范围，可达25.4毫米
更大的彩色VGA显示
RS-232、USB和VGA输出
快速测量更新率：60 Hz
容量扩充了的字母数字式数据记录器
保存校准文件，并可调用所存储的校准文件
可将文件以.txt和CSV格式导出到microSD卡中
新附件盒（校准盒）
  --标准试块，厚度可达9.1毫米
  --扩展的范围，可达25.4毫米
  --圆盘目标盒
  --钢线目标盒
  --薄型探头盒

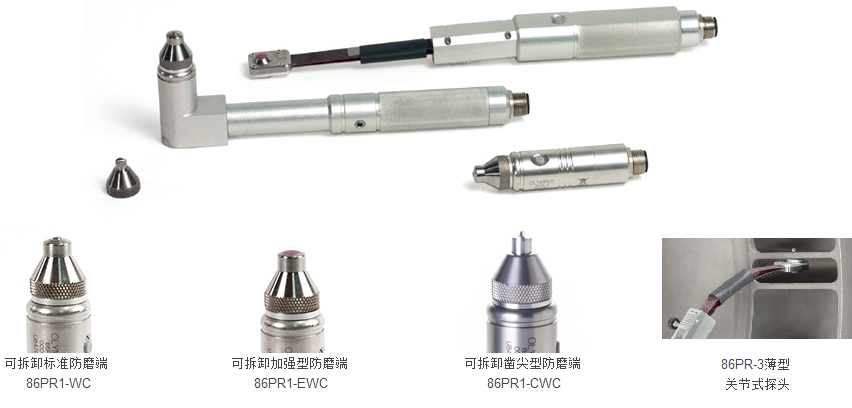

奥林巴斯Magna-Mike8600霍尔效应测厚仪三种探头设计
Magna-Mike提供平直型、直角型和薄型关节式三种磁性探头。86PR-1和86-PR2探头配有可替换防磨端，从而加强了探头的耐久性，降低了更换探头的费用。

Magna-Mike8600测厚仪测量的厚度范围在0.001毫米到25.4毫米之间
Magna-Mike为用户提供了更多的目标选项，以加强仪器的测量性能。
奥林巴斯Magna-Mike8600霍尔效应测厚仪探头参数

目标	小厚度	大厚度	精度
			基本校准	多点校准
86PR-1和86PR-2
1.58毫米钢珠（80TB1）	0.001毫米	2.03毫米	4%	3%
3.17毫米钢珠（80TB2）	0.001毫米	6.1毫米	4%	2%
3/16英寸（4.76毫米）钢珠（80TB3）	0.001毫米	9.1毫米	3%	1%
6.35毫米钢珠（80TB4）	0.001毫米	9.1毫米	3%	1%
4.76毫米磁珠（86TBM3）	4.06毫米	19.05毫米	3%	1%
6.35毫米磁珠（86TBM4）	4.06毫米	25.4毫米	3%	1%
12.7毫米平沿圆盘（80TD1）	0.001毫米	9.1毫米	3%	2%
6.35毫米V型沿圆盘（80TD2）	0.001毫米	6.0毫米	3%	2%
1.14毫米直径钢线（86TW1）	0.001毫米	12.7毫米	3%	2%
0.66毫米直径钢线（86TW2）	0.001毫米	6.1毫米
86PR-3薄型关节式探头
1.58毫米钢珠（80TB1）	0.001毫米	2.0毫米	4%	3%
3.17毫米钢珠（80TB2）	0.001毫米	4.1毫米	4%	2%
0.66毫米直径钢线（86TW2）	0.001毫米	4.1毫米	3%	2%

注释：86PR-1和86PR-2探头的测量公差 = [（精度 × 厚度） + 0.0003毫米]；86PR-3探头的测量公差 = [（精度 × 厚度） + 0.0025毫米)]

Magna-Mike8600测厚仪内置字母数字式数据记录器
Magna-Mike装有一个基于文件的扩展型字母数字式数据记录器，用于方便地存储和传输厚度读数。
数据记录器可以下述4种标准文件格式存储厚度读数：增量型、序列型、带自定义点的序列型，及两维栅格型。

  可使用WINXL直接将数据以单独发送形式或文件发送形式传送到Excel电子数据表中
  将数据发送到其它SPC程序中
  USB和RS-232两个输出
  将文件以.txt格式或CSV格式导出到可插拔microSD卡中
  创建机载报告
Magna-Mike8600测厚仪直接与Excel电子数据表连接
Magna-Mike 8600带有RS-232和USB输出，可使仪器将数据直接传送到Excel电子数据表中。内置WINXL接口程序可以单独发送形式或文件发送形式传送厚度读数。
奥林巴斯Magna-Mike8600霍尔效应测厚仪技术参数

一般规格	体尺寸	236 mm x 167 mm x 70 mm  （9.3 in. x 6.57 in. x 2.76 in.）
	重量	1.68公斤，包括锂离子电池
	键盘	英文、日文、中文、国际符号
	语言	英语、西班牙语、法语、德语、日语、汉语、葡萄牙语、瑞典语、挪威语、荷兰语、波兰语、俄语、匈牙利语、捷克语及意大利语
	数据存储	机载2 GB MicroSD卡和可插拔的2 GB MicroSD卡
	电池供电时间（可选）	16小时（锂离子)
	电源要求	AC主电源：100 VAC～120 VAC、200 VAC～240 VAC
	显示器类型	全色VGA（640 x 480像素）透反彩色LCD
	显示屏尺寸（宽 x 高，对角线）	117 mm x 89 mm, 146 mm  （4.62 in. x 3.49 in., 5.76 in.）
	小/大采集模式	以60 Hz速率进行采集
	显示刷新率	4 Hz、8 Hz、16 Hz及20 Hz
	报警	高报警和低报警
	分辨率	0.1 mm（0.01 in.）、0.01 mm（0.001 in.）、0.001 mm（0.0001 in.）（取决于厚度范围）
	数据记录器	基于文件的内置字母数字数据记录器
探头	86PR-1	标准平直型探头，长82.30毫米，直径为18.62毫米
	86PR-2	头部为直角的探头，58.84毫米 x　18.62毫米，长度为178.57毫米
	86PR-3	薄型关节式探头，长度为241.3毫米
环境测试	防震动测试	通过了美军标准MIL-STD-810G方法514.6程序I中规定的测试。
	防坠落测试	通过了美军标准MIL-STD-810G方法516.6程序IV中规定的测试
	防撞击测试	通过了美军标准MIL-STD-810G方法516.6程序I中规定的测试。
	设计符合IP67标准	是
输入/输出	USB	USB 2.0外围设备端口
	RS-232	有
	存储卡	大容量：2 GB可插拔MicroSD存储卡
	视频输出	VGA输出标准
	脚踏开关（可选）	可编程（保存、发送、测量或快速校准）
	工作温度	-10 °C～50 °C

Magna-Mike8600测厚仪标准套装件

选择探头和探头架（平直型、直角型或薄型）：
86PR-1 (U8470020)：标准探头，其中包括
86PRS1 (U8771043)：由两部分组合而成的探头架。
86PR-2 (U8470028)：直角型探头，其中包括
86PRS (U8771044)：由两部分组合而成的直角探头架。
86PR-3s (Q7800004)：薄型探头，其中包括
86PRS3 (Q7800006) ：由两部分组合而成的薄型探头架。
86PC (U8801410)：用于86PR-1和86PR-2的探头线缆。
WinXL (U8774010)：连接Excel的接口程序。
可从下面项目中选择一种：
86ACC-KIT (U8771068)：标准校准盒，
86ACC-ER-KIT (U8771069)：扩展范围的校准盒，或者
86ACC-PR3-KIT (Q7800005)：薄型校准盒。
EP-MCA：外接电源，带充电器。
8600-MAN-CD (U8778535)：存有说明手册的CD（所有语言）。
600-TC (U8780294)：塑料携带箱
可从下面项目中选择一种：
600-C-RS232-5 (U8780299)：RS-232线缆
EPLTC-C-USB-A-6 (U8840031)：USB线缆
标准套装的配置会根据用户所在地区的不同而有所不同。要了解详细情况，请与您所在地的经销商联系。
Magna-Mike8600测厚仪选购附件
86PR-3 (Q7800004)：薄型关节式探头
600-C-VGA-5 (U8780298)：VGA输出线缆
600-BAT-L-3 (U8051431)：充电锂离子电池
85FSW (U8780127)：远程脚踏开关
86PR-2 (U8470028)：直角型探头
86PRS2 (U8771044)：用于86PR-2的由两部分组合而成的探头架
86PCC (U8780323)：用于86PR-1和86PR-2的盘绕线缆
86PR1-WC (U8780324)：用于86PR-1和86PR-2探头的可更换防磨端
86PR1-CWC (U8780326)：用于86PR-1和86PR-2探头的凿尖型防磨端
86PR1-EWC (U8780344)：用于86PR-1和86PR-2探头的加强型防磨端
80TB1 (U8771030)：目标钢珠，1.58毫米
80TB2 (U8771031)：目标钢珠，3.17毫米
80TB3 (U8771032)：目标钢珠，4.76毫米
80TB4 (U8771022)：目标钢珠，6.35毫米
80TD1 (U8771034)：目标圆盘，平沿
80TD2 (U8771035)：目标圆盘，V型沿
86TBM3 (U8771039)：目标磁珠，4.76毫米
86TBM4 (U8771040)：目标磁珠，6.35毫米
86TW1 (U8771041)：目标钢线，直径为1.14毫米
86ACC-ER-KIT (U8771069)：扩展校准盒
86ACC-W-KIT (U8771070)：钢线目标校准盒
86ACC-D-KIT (U8771071)：圆盘目标校准盒
86ACC-PR3-KIT (Q7800005)：薄型探头校准盒
80CAL-NIS (U8771011)：可追溯到NIST的标准校准试块（一套6个）
