外形尺寸欧姆龙G7SA系列安全继电器
符合EN标准的小型纤薄型安全继电器
| 分类 | 保护结构 | 极数 | 接点构成 | 线圈额定电压 | 型号 |
|---|---|---|---|---|---|
| 标准型 | 耐助焊剂型 | 4极 | 3a1b | DC12、18、21、24、48、110V | G7SA-3A1B |
| 2a2b | DC12、18、21、24、48、110V | G7SA-2A2B | |||
| 6极 | 5a1b | DC12、18、21、24、48、110V | G7SA-5A1B | ||
| 4a2b | DC12、18、21、24、48、110V | G7SA-4A2B | |||
| 3a3b | DC12、18、21、24、48、110V | G7SA-3A3B |
| 连接方式 | 端子结构 | LED动作 指示灯 | 极数 | 线圈额定电压 | 型号 |
|---|---|---|---|---|---|
| 表面连接 | Push-In Plus端子 | 有 | 4极 | DC24V | P7SA-10F-ND-PU |
| 6极 | P7SA-14F-ND-PU | ||||
| 带螺钉的端子 | 有 | 4极 | P7SA-10F-ND | ||
| 6极 | P7SA-14F-ND | ||||
| 无 | 4极 | - | P7SA-10F | ||
| 6极 | P7SA-14F | ||||
| 背面连接 | 印刷电路板用端子 | 无 | 4极 | - | P7SA-10P |
| 6极 | P7SA-14P |
| 间距 | 极数 | 颜色 | 型号*1*2 |
|---|---|---|---|
| 5.2mm | 2 | 红色(RD) 蓝色(BL) 黄色(YL) | XW5S-P2.5-2□ |
| 3 | XW5S-P2.5-3□ | ||
| 4 | XW5S-P2.5-4□ | ||
| 5 | XW5S-P2.5-5□ |
4极
G7SA-3A1B
G7SA-2A2B
6极
G7SA-5A1B
G7SA-4A2B
G7SA-3A3B

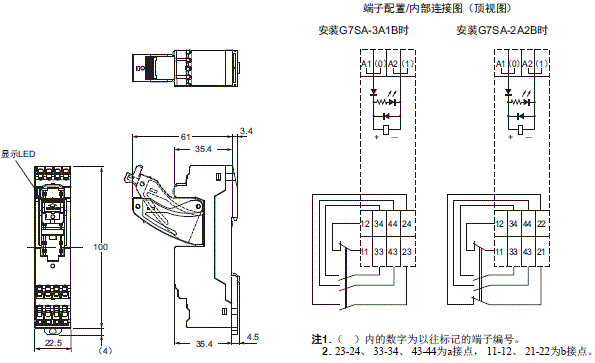

Push-In Plus端子 4极
P7SA-10F-ND-PU
| 接触电阻 *1 | 100mΩ以下 | |
|---|---|---|
| 动作时间 *2 | 20ms以下 | |
| 响应时间 *3 | 10ms以下 | |
| 复位时间 *2 | 20ms以下 | |
| 动作电压 | 相对额定电压75%以下 | |
| 复位电压 | 相对额定电压10%以上 | |
| 大开关 频率 | 机械 | 36,000次/h |
| 额定负载 | 1,800次/h | |
| 绝缘电阻*4 | 1,000MΩ以上 | |
| 耐电压 *5 *6 | 线圈和接点间 | AC4,000V 50/60Hz 1min |
| 异极接点间 | AC4,000V 50/60Hz 1min(以下组合除外) 4极：3-4极间 6极：3-5极间、4-6极间、5-6极间 AC2,500V 50/60Hz 1min | |
| 同极接点间 | AC1,500V 50/60Hz 1min | |
| 振动 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 | |
| 耐久性*7 | 机械 | 1,000万次以上(开关频率36,000次/h) |
| 电气 | 10万次以上(额定负载、开关频率1,800次/h) | |
| 感性负载开关性能*8 (IEC60947-5-1) | AC15 AC240V 2A DC13 DC24V 1A | |
| 故障率 P水准(参考值 *9) | DC5V 1mA | |
| 使用环境温度 *10 | DC12～48V规格：-40～+85℃(无结冰、无结露) DC110V规格： -40～+60℃ (无结冰、无结露) | |
| 使用环境湿度 | 5～85%RH | |
| 重量 | 4极：约22g 6极：约25g | |
注1. 上述值为初始值。
2. 动作特性指的是线圈温度为23℃时的值。
*1. 测量条件：DC5V 1A 电压下降法。
*2. 测量条件：额定电压
环境温度条件：23℃
不含跳动时间。
*3. 响应时间是指，线圈电压为OFF后至a接点OFF的时间，含跳动时间。
测量条件：额定电压
环境温度条件：23℃
*4. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。
*5. 3极为、31－32或33－34、4极为43－44、5极为53－54、6极为63－64。
*6. 插座（P7SA）使用时，线圈接点间/异极间为AC2,500V 50/60Hz 1min。
但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用时，线圈接点间/异极间为AC4,000V50/60Hz 1min。
*7. 耐久性的条件为环境温度15～35℃、环境湿度25～75％RH。因负载条件变动的耐久性能，请参见耐久性曲线数据。
*8. AC15为cosφ=0.3、DC13为L/R=48ms的感性负载。
*9. 此值为开关频率300次/min时的值。
*10.DC12～48V：70～85℃时、额定通电电流6A以0.1A/℃降低。
DC110V：40～60℃时、额定通电电流6A以0.27A/℃降低。

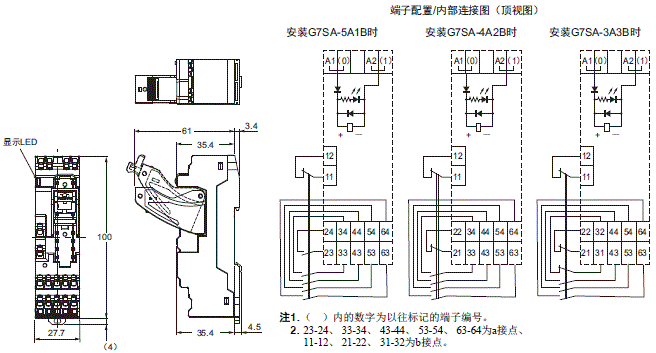

PPush-In Plus端子 6极
P7SA-14F-ND-PU
