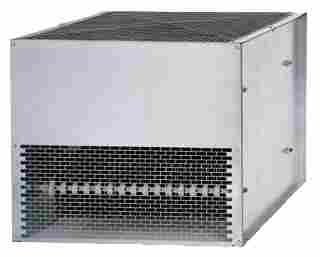

制动电阻器

• 订货数据

•

• 产品信息

•

• 组态工具

跳转到

64,iVBORw0KGgoAAAANSUhEUgAAAAcAAAAFCAYAAACJmvbYAAAABGdBTUEAALGPC/xhBQAAAAlwSFlzAAAOwgAADsIBFShKgAAAABp0RVh0U29mdHdhcmUAUGFpbnQuTkVUIHYzLjUuMTAw9HKhAAAAK0lEQVQYV2OYycDwHwhABAoGiYMJdAUwMRQOOhtDNUwCRRKEkSX+///PAAC26lUSBH+3FwAAAABJRU5ErkJggg=="); background-position: 0px 5px; background-repeat: no-repeat; display: inline-block; font-size: 11px; height: 16px; line-height: 16px; text-indent: 11px; margin-bottom: 2px;">概述

64,iVBORw0KGgoAAAANSUhEUgAAAAcAAAAFCAYAAACJmvbYAAAABGdBTUEAALGPC/xhBQAAAAlwSFlzAAAOwgAADsIBFShKgAAAABp0RVh0U29mdHdhcmUAUGFpbnQuTkVUIHYzLjUuMTAw9HKhAAAAK0lEQVQYV2OYycDwHwhABAoGiYMJdAUwMRQOOhtDNUwCRRKEkSX+///PAAC26lUSBH+3FwAAAABJRU5ErkJggg=="); background-position: 0px 5px; background-repeat: no-repeat; display: inline-block; font-size: 11px; height: 16px; line-height: 16px; text-indent: 11px; margin-bottom: 2px;">技术规范

64,iVBORw0KGgoAAAANSUhEUgAAAAcAAAAFCAYAAACJmvbYAAAABGdBTUEAALGPC/xhBQAAAAlwSFlzAAAOwgAADsIBFShKgAAAABp0RVh0U29mdHdhcmUAUGFpbnQuTkVUIHYzLjUuMTAw9HKhAAAAK0lEQVQYV2OYycDwHwhABAoGiYMJdAUwMRQOOhtDNUwCRRKEkSX+///PAAC26lUSBH+3FwAAAABJRU5ErkJggg=="); background-position: 0px 5px; background-repeat: no-repeat; display: inline-block; font-size: 11px; height: 16px; line-height: 16px; text-indent: 11px; margin-bottom: 2px;">特性曲线

概述

直流链路中的多余能量通过制动电阻耗散掉。

制动模块可与制动电阻相连。该制动电阻就会被安装在电气柜或开关柜之外。这样就能耗散掉变频装置周围的热量。这会降低所需的空调制冷量。

具有不同额定功率和峰值功率值的两个制动电阻器可用于这些设备。

将基于占空系数对制动电阻器进行监视。还配有一个温度开关（常闭型触点）。其将在过大容许温度时响应，并通过一个控制器进行评价。制动单元与制动电阻器之间的大允许电缆长度为 100 m。

《SINAMICS 低压变频调速柜工程组态手册》中包含有关制动电阻器的可能工作周期的信息以及其它组态说明。

技术规范

电源电压 380 ... 480 V 3 AC制动电阻器 6SL3000-1BE31-3AA06SL3000-1BE32-5AA0电阻Ω 4.4 (±7.5%)2.2 (±7.5%)PDB 额定功率（连续制动功率）kW2550P15 功率kW125250P20 功率kW100200P40 功率kW50100电流，大A189378导线横截面积，大值 (IEC)mm25070电源接口 M10 螺柱M10 螺柱防护等级 IP20IP20尺寸   宽度mm740810高mm6001325深度mm486486重量，约kg50120 cURuscURus适用于制动单元 6SL3300-1AE31-3AA6SL3300-1AE32-5.A0

电源电压 500 ... 600 V 3 AC制动电阻器 6SL3000-1BF32-5AA0电阻Ω 3.4 (±7.5%)PDB 额定功率（连续制动功率）kW50P15 功率kW250P20 功率kW200P40 功率kW100电流，大A255导线横截面积，大值 (IEC)mm270电源接口 M10 螺柱防护等级 IP20尺寸  宽度mm810高mm1325深度mm486重量，约kg120 cURus适用于制动单元 6SL3300-1AF32-5.A0

电源电压 660 ... 690 V 3 AC制动电阻器 6SL3000-1BH31-3AA06SL3000-1BH32-5AA0电阻Ω 9.8 (±7.5%)4.9 (±7.5%)PDB 额定功率（连续制动功率）kW2550P15 功率kW125250P20 功率kW100200P40 功率kW50100电流，大A125255导线横截面积，大值 (IEC)mm25070电源接口 M10 螺柱M10 螺柱防护等级 IP20IP20尺寸   宽度mm740810高mm6001325深度mm486486重量，约kg50120 cURuscURus适用于制动单元 6SL3300-1AH31-3AA06SL3300-1AH32-5.A0

特性曲线

制动单元和制动电阻的负载图
