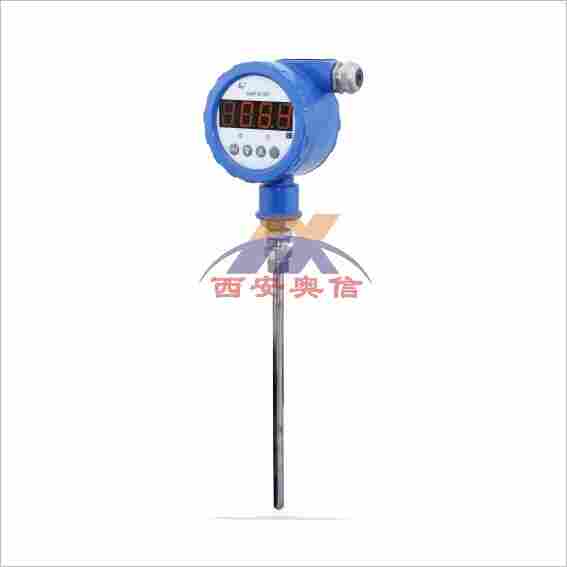

SWP-XET100现场LED显示温度变送控制器
SWP-XET100现场LED显示温度变送控制器是本公司推出新一代的现场变送单元。采用铝合金外壳进口的高精度的铂电阻传感器或热电偶传感器，抗腐蚀，抗过载稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
技术指示
说明
测量范围
-200℃~600℃
精度
0.5%或0.2%
外形尺寸
LED显示：Φ100×60
显示
4位LED显示
输出特性
带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300mA/6V
通讯功能
RS485或RS232通讯方式（波特率 1200~9600pbs）
适用环境
相对湿度≤90%，温度-10~50℃
连接方式
温度传感器直径Φ8~Φ25或根据用户要求
供电方式
AC220V或DC24V
|
型 号
|
代 码
|
说 明
|
||||||||
|
SWP-XET100
|
-□
|
□□
|
□-
|
□-
|
□□-
|
□
|
□
|
-□
|
(□)
|
现场LED显示温度变送控制器
|
|
通讯方式
|
0
2
8
|
|
|
|
|
|
|
|
|
无通讯
RS232
RS485
|
|
输出方式
|
□□
|
|
|
|
|
|
|
|
参见“输出方式”
|
|
|
远程连接方式和材料
|
R
G
|
|
|
|
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti）
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti）
|
||
|
外壳类型
|
A
|
|
|
|
|
|
铝外壳LED现场指示，放等级IP65
|
|||
|
测量范围
|
□□
|
|
|
|
|
参见“输入类型”
|
||||
|
报警
方式
|
□
|
|
|
|
参见“报警输出方式”
|
|||||
|
第二报警
方式
|
□
|
|
|
参见“报警输出方式’
|
||||||
|
供电方式
|
N
W
|
|
AC220V（可省略）
DC24V
|
|||||||
|
温度传感器
插入深度
|
(□)
|
参见“外形结构图“，填上具体的数值，单位mm
|
||||||||
