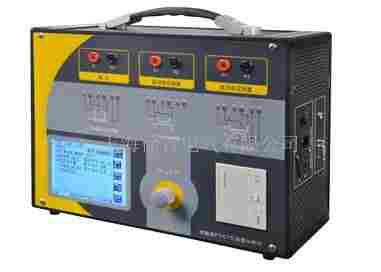

LY-809D变频便携式CT/PT参数分析仪
一、简单介绍：
本公司开发的LY-809D变频CT/PT参数分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革CT、PT测试仪器。装置采用高性能DSP和FPGA、的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于水平，是电力行业用于互感器的测试仪器。
二、详细介绍：
LY-809D变频便携式CT/PT参数分析仪 主要技术特点:
>功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
>自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
>测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
>基于的低频法测试原理，能应对拐点高达60KV的CT测试。
>界面友好美观，全中文图形界面。
>装置可存储1000组测试数据，掉电不丢失。
>测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
>易于携带，装置重量<9Kg。。
功能与用途:
装置设计用于CT、PT的以下试验：
>励磁特性试验
>变比试验
>相位和极性试验
>CT各种一次电流及各种负荷时的比差、角差测量
>CT二次绕组电阻测量
>CT二次回路负荷测量
>CT暂态特性测试与分析
> 测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30KV的CT、变压器套管CT、各电压级PT等
> 拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数:
|
型号 |
LY-809D |
|
|
输出 |
0~180Vrms，12Arms，36A（峰值） |
|
|
电压测量精度 |
±0.2% |
|
|
CT变比 测量 |
范围 |
1~30000 |
|
精度 |
±0.05% |
|
|
PT变比 测量 |
范围 |
1~30000 |
|
精度 |
±0.05% |
|
|
相位测量 |
精度 |
±2min |
|
分辨率 |
0.2min |
|
|
二次绕组电阻测量 |
范围 |
0~300Ω |
|
精度 |
2%±2mΩ |
|
|
交流负载测量 |
范围 |
0~300VA |
|
精度 |
2%±0.2VA |
|
|
升流电流输出 |
0-180A |
|
|
输入电源电压 |
AC220V±10%，50Hz |
|
|
工作环境 |
温度：-10οC~50οC， 湿度：≤90% |
|
|
尺寸、重量 |
尺寸365 mm×290 mm×153mm 重量<9kg |
|
