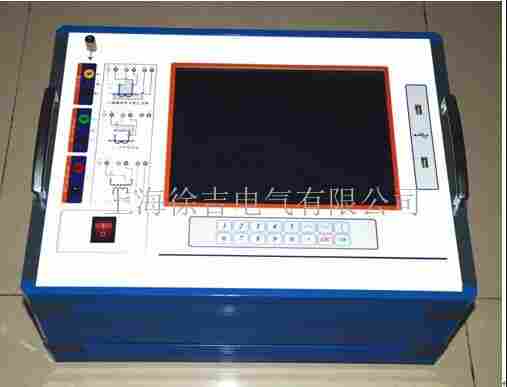

HYVA-404 CT/PT分析仪
一、简单介绍：
HYVA-404CT/PT分析仪按照IEC60044-1/GB1208,IEC60044-2GB1207，IEC60044-6/GB16847和C57.13设计的多功能电流电压互感器特性测试仪，仪器可以获得电流电压互感器的励磁特性，励磁参数，砸比，砸比误差，极性,线圈电阻和磁滞回线等多种试验参数，被测电流互感器的高拐点电压可以达到45KV
二、详细介绍：
HYVA-404CT/PT分析仪可用于电流互感器的以下试验：
1)励磁特性试验
2)匝数比检测
3)比差与角差校验
4)极性校验
5)二次绕组电阻测量
6)二次负荷测量
7)5%和10%误差曲线测量
8)CT暂态特性测试与分析
9)CT铭牌自动推断
10)拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感，拐点电动势，极限电动势和面积系数等CT参数的测量
11)电流互感器铁芯磁滞回线测量
还可用于电压互感器的以下试验：
1)PT匝数比和相角差检测
2)PT极性校验
3)PT二次绕组电阻测量
4)PT二次负荷测量
HYVA-404CT/PT分析仪主要技术指标为：
1、测试标准依据：
IEC60044-1,IEC60044-2,IEC60044-5,IEC60044-6,GB1207,GB1208,
GB16847,GBT4703,C57.13
2、输入电源电压：AC220V±10%，50Hz/60Hz±10%
3、输出电压：0.1~180V(AC)
4、输出电流：0.001~5A(RMS)
5、输出功率：500VA
6、高等效拐点电压：45KV
7、电流测量：范围：0~10A(自动量程0.1/0.4/2/10A)
误差<±0.1%+0.01%FS
8、电压测量：范围：0~200V(自动量程1/10/70/200V)
误差<±0.1%+0.01%FS
9、匝数比测量：范围：1~35000，
1~2000误差<0.05%
2000~5000误差<0.1%
5000~35000误差<0.2%
10、相位测量：精度：±2min，分辨率：0.01min
11、二次绕组电阻测量范围：范围：0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)
误差<0.2%RDG+0.02%FS，大分辨率：0.1mΩ
12、温度测量：-50~100度，误差<3度
13、CT二次负荷测量：0～160ohm(2/20/80ohm/160ohm)
误差0.2%RDG+0.02%FS大分辨率0.001ohm
14、PT二次负荷测量：0～80kohm(800ohm/8kohm/80kohm)
误差0.2%RDG+0.02%FS大分辨率0.1ohm
15、PT匝数比测量：范围：1~30000，
1~5000误差<0.2%
5000~30000误差<0.5%
16、PT相角测量误差<30分
17、数据存储组数：大于1000组
18、12.1寸LCD显示，触摸屏操作
19、工作条件：温度：-10℃～50℃，湿度：≤90%
20、尺寸：485mm×356mm×183mm
21、重量：15Kg
