日本富士隔膜式压力变送器输出信号
FCX-AIII系列隔膜式压力变送器能准确测量压力，并
把它转换成DC 4～20mA的输出信号。该变送器采用了由微加
工技术制成的硅微电容传感器和微处理器，具有优异的特性和
功能，小巧、轻便，环境适应性优良，适用于所有的领域。若
使用手持通信器(另售品)，可通过远程操作，在不影响变送器
DC 4～20mA输出信号的同时，进行显示与设定。
特点
1. 高准确度
隔膜式压力变送器在1.6～10000kPa abs的测量范围内，
可进行高准确度测量。
标准准确度：± 0.2％，高准确度型(选配)：± 0.1％
正负零点迁移时，无需进行线性度调整。
2. 优异的环境适应性
的浮动膜盒保护传感器不受温度与过压的影响，将现场
的综合测量误差控制到小。
3. 优异的操作性和简便的使用性
在任何应用场合均能发挥优异的操作性和简便的使用性。
· 所有量程满足防爆要求
· 备有5位数字指示器
· 备有不锈钢的放大器外壳
· 备有内置RFI滤波器和避雷器
· 备有各种耐腐蚀材料
· 备有高温高真空用产品
· 内置通过3个按键操作的就地调整功能
4. 可以使用富士通信协议 / HART通信协议，FOUNDATION现
场总线，PROFIBUS总线进行通信。
可以使用富士协议和HART协议两个通信协议进行通信。
而且，通过改变电子线路，还可以使用FOUNDATION现场
总线和PROFIBUS总线。
规格
功能规格
· 被 测 流 体 ： 液体、气体、蒸汽

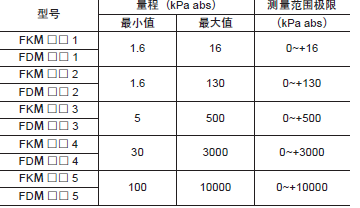

· 测量范围 ：
注：的测量量程应大于大量程的1/40。
·工作压力 ： 至测量范围的大值
但应在法兰的高工作压力以下
通过选型可配置SIL2安全产品。
放大器外壳材质 ： 铝压铸件+聚酯涂装(颜色：银色)
或不锈钢(SCS14)
· 放大器外壳盖材质： 铝压铸件+聚酯涂装(颜色：蓝色)
或不锈钢(SCS14)
· 外 壳 结 构 ： 防浸型 JIS C 0920
(相当于IEC IP67,NEMA 6/6P)
· 外 形 尺 寸 ： 根据外形图
· 重 量 ： 约5～13kg
· 电 缆 引 入 口 ： G1/2, 1/2-14NPT, M20×1.5, Pg13.5
(详细内容请参见型号代码表)
· 外 部 端 子 ： M3.5螺钉
· 过 程 连 接 口 ： 由下述标准而定
(详细内容请参见型号代码表)
JIS标准：10K 80A, 10K 100A
ANSI/JPI标准： 150LB 3B, 150LB 4B,
300LB 3B, 600LB 3B
GB/T/HG标准： PN10 DN80, PN10
DN100
用于10MPa、50MPa的过程连接口螺纹
连接型，采用JIS G1规格的螺纹。
· 膜片突出长度 ： 0, 50, 100, 150, 200mm
(根据)
· 安 装 方 法 ： 在50A(2B)管道上用U型螺栓安装，检测
部分采用法兰安装，法兰夹紧方式(薄片
型)。
10MPa、50MPa用的是螺纹连接方式(
螺钉紧固力矩：310N·m)
· 传输部的朝向 ： 相对于检测部的方向每隔90°可变
· 毛 细 管 长 度 ： 大15m
7m以上，硅油为H、J、S、T、K时，
环境温度为＋55°C以下。
· 毛细管外包材料： 塑料被覆或不锈钢软管
