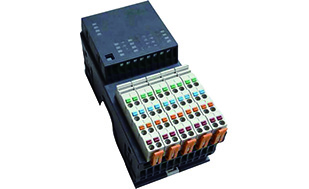

产品名称：8点数字量输出模块
1.1.型号：SM322 订货号：KJ322-AC00-0000
1.2.产品描述：
Ø大功率输出型模块，8点输出，通道隔离为8组
Ø额定输入电压为DC24V
Ø输出负载电压为DC24V
Ø输出形式为集电极开路，负载电流为2A
Ø每通道对应两个端子，适合电磁阀、接触器、指示灯等
Ø双路冗余供电
联系人：贾燕晨 电话： 手机： 传真： 邮箱：@163.com 邮编：100067
地址：北京市丰台区部基地航丰路8号1号楼389
1.3.电气参数：
Ø供电电压： DC24V(-25%~+30%)
Ø电源冗余： 有
Ø输出点数： 8点
Ø电气隔离： 通道与背板总线之间
Ø总线电流消耗： 74mA
Ø模块功率消耗： 根据负载情况，大8A
Ø接线电缆长度： 600M（非屏蔽）
1000M（屏蔽）
1.4.接口参数：
Ø输出形式： PNP晶体管集电极开路
Ø通道状态指示： 绿色LED
Ø输出负载额定容量： 2A
Ø大浪涌电流： 4A
ØOFF时漏电电流： 1uA以下
ØON时大压降： DC 0.5V以下
Ø模块大输出： 8A
Ø输出响应：
n“0”向”1”： 约46us
n“1”向”0”： 约54us
Ø浪涌抑制器： 齐纳二极管
1.5.综合参数：
Ø工作温度： -10℃ ~ 60℃(见安装说明)
Ø存储温度： -25℃ ~ 85℃
Ø允许湿度： 5% ~ 95%不结霜
Ø防护等级： IP20
Ø接线方式： 带塑料套针型端子0.08mm2 ~ 1.5mm2 剥线长度10mm
Ø安装类型： DIN导轨
Ø尺寸(宽/高/深)： 60/122/62.5
Ø重量： 229克
Ø抗振动： 符合IEC60068-2-6标准
Ø抗冲击： 符合IEC60068-2-27标准
ØEMC-抗干扰性： 符合IEC61000-4标准
ØEMC-辐射干扰： 符合IEC55011标准
