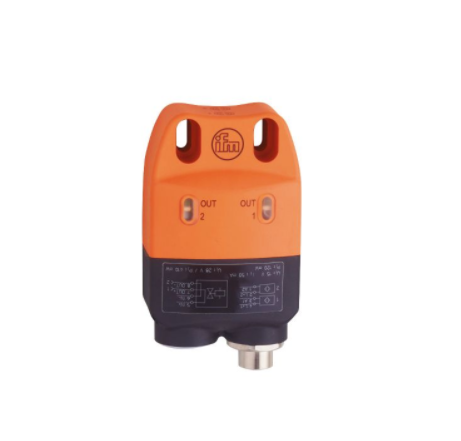

IFM用于回转执行器的电感式双传感器NN507A

　　IFM用于回转执行器的电感式双传感器NN507A

　　只需三颗螺丝的快速稳固安装

　　用于人员保护的安全工作，该产品未被批准。

　　U = 15 V / I = 50 mA / P = 120 mW

　　= 650 mW (bis 70 °C); (如果应用于气体环境（组II），允

　　带有 M12 连接器或接线端的单元

　　连接开关放大器是防护等级III

　　ATEX标记II 1G Ex ia IIB T4 Ga Ta: -25...70 °C

　　EN 60947-5-610　　非接触式并带有自洁系统较高的抗冲击和振动能力

　　开关频率DC [Hz]500　　迟滞 [Sr的百分比]1...15

　　显示器/操作件开关状态2 x LED, 黄色

　　大量开关凸轮可供选择电气数据

　　II 2G Ex ia IIC T4 Gb Ta: -25...70 °C

　　工作电压 [V]8.2 DC; (1kΩ)

　　感应距离 [mm]4实际感应距离 Sr [mm]4 ± 10 %

　　内部电感大值 [H]130; (每个固有安全的电路)

　　内部电容大值 [nF]60; (每个固有安全的电路)

　　环境温度 [°C]-25...70

　　许使用下列大值。: U = 28 V / P = 1,1 W; 这些值不能被过。)

　　安全分类机械技术数据

　　电源电压DC [V]7.5...15; (如果该产品在易爆区域外使用)

　　30 g (11 ms)重量 [g]220.1安装非齐平安装

　　抗振强度抗冲击内六角头螺丝: 2 x M5 x 16

　　输出工作距离 [mm]0...3.25

　　输出功能2 x 常闭过载保护是监控范围

　　II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C

　　外壳防护等级IP 65; IP 67　　外壳矩形的原材料外壳: PA

　　执行器接线具大值电磁阀连接的固有的安全电路 :

　　U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P

　　电流损耗 [mA]< 1; (锁闭; 导电: > 2,1)

　　显示包装单位1 件数电气连接

　　开关放大器具大值连接的固有的安全电路:...55 Hz (1 mm)

　　精度/偏差工作条件/测试EMC电磁兼容

　　许可证BVS 14 ATEX E 005 X; IECEx BVS 14.0005X

　　接线端的接线条: ...2.5 mm; 电缆插接式接头: M20 X 1.5

　　开关点偏移 [Sr的百分比]-10...10

　　校正系数钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3

　　尺寸 [mm]33 x 60 x 92　　内六角头螺丝: 2 x M3 x 25

　　IFM用于回转执行器的电感式双传感器NN507A
