外径3 mm

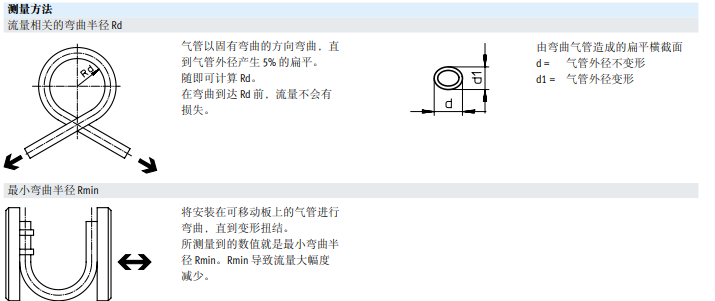

流量相关弯曲半径12 mm

内径2.1 mm

*小弯曲半径6 mm

短型号代码PUN-H

气管特征适用于高循环率应用中的拖链

气管测试条件适用于拖链：> 500 万次循环，符合 FN 942021 标准

取决于温度的工作压力-0.95 bar ... 10 bar

德国技术协会 (TÜV)

证书签发机构B 0

工作介质压缩空气，符合 ISO 8573-1:2010 [7:-:-]

含水量符合 www.festo.com 上的制造商合格声明

材料的防火测试UL94 HB

LABS-ConformityVDMA24364-B2-L

适合食品行业使用见补充材料说明

环境温度-35 °C ... 60 °C

产品重量（取决于长度）0.0042 kg/m

气动接口用于快插接头外径 3 mm

颜色蓝色

肖氏硬度D 52 +/-3

材料说明不含铜和聚四氟乙烯RoHS 合规

气管材料TPE-U(PU)

气管直径过大或过小以及完全半

径太小都会造成流量损失。

因此，选择气管时，必须牢记一

条规则，长度按需，能不增加长

度就不增加。所以，确保实际工

作中，气管铺设宽松，没有拉伸

张力。

用于捆扎气管或避免气管弯曲/

扭结的工具可作为附件订购:

• 气管扎带 PB

• 螺旋气管扎带 PKB

• 气管支架 NPAW

• 气管支架 PKS

• 多路气管支架 KK

其它附件包括气管连接工具:

• 剪管钳 ZRS

• 剪管钳 PAN-V0S，用于阻燃型

塑料气管 PAN-V0

• 插管钳 ZMS/拔管钳 ZDS ， 用于

塑料气管和倒钩接头的插拔

型号大全

银色 152697 PAN-4x0.75-SI 50

银色 553888 PAN-4x0.75-SI-500 500

蓝色 553906 PAN-4x0.75-BL 50

蓝色 553894 PAN-4x0.75-BL-500 500

黑色 553912 PAN-4x0.75-SW 50

黑色 553900 PAN-4x0.75-SW-500 500

本色 546284 PAN-4x0.75-NT 50

绿色 553918 PAN-4x0.75-GN 50

红色 553924 PAN-4x0.75-RT 50

黄色 553930 PAN-4x0.75-GE 50

银色 152699 PAN-6x1-SI 50

银色 553889 PAN-6x1-SI-500 500

蓝色 553907 PAN-6x1-BL 50

蓝色 553895 PAN-6x1-BL-500 500

黑色 553913 PAN-6x1-SW 50

黑色 553901 PAN-6x1-SW-500 500

本色 546285 PAN-6x1-NT 50

绿色 553919 PAN-6x1-GN 50

红色 553925 PAN-6x1-RT 50

黄色 553931 PAN-6x1-GE 50

银色 152700 PAN-8x1.25-SI 1 ... 50

银色 553890 PAN-8x1.25-SI-400 400

蓝色 553908 PAN-8x1.25-BL 1 ... 50

蓝色 553896 PAN-8x1.25-BL-400 400

黑色 553914 PAN-8x1.25-SW 1 ... 50

黑色 553902 PAN-8x1.25-SW-400 400

本色 546286 PAN-8x1.25-NT 1 ... 50

绿色 553920 PAN-8x1.25-GN 1 ... 50

红色 553926 PAN-8x1.25-RT 1 ... 50

黄色 553932 PAN-8x1.25-GE 1 ... 50

银色 152701 PAN-10x1.5-SI 1 ... 50

银色 553891 PAN-10x1.5-SI-300 300

蓝色 553909 PAN-10x1.5-BL 1 ... 50

蓝色 553897 PAN-10x1.5-BL-300 300

黑色 553915 PAN-10x1.5-SW 1 ... 50

黑色 553903 PAN-10x1.5-SW-300 300

本色 546287 PAN-10x1.5-NT 1 ... 50

绿色 553921 PAN-10x1.5-GN 1 ... 50

红色 553927 PAN-10x1.5-RT 1 ... 50

黄色 553933 PAN-10x1.5-GE 1 ... 50

 银色 152702 PAN-12x1.75-SI 1 ... 50

银色 553892 PAN-12x1.75-SI-200 200

蓝色 553910 PAN-12x1.75-BL 1 ... 50

蓝色 553898 PAN-12x1.75-BL-200 200

黑色 553916 PAN-12x1.75-SW 1 ... 50

黑色 553904 PAN-12x1.75-SW-200 200

本色 546288 PAN-12x1.75-NT 1 ... 50

绿色 553922 PAN-12x1.75-GN 1 ... 50

红色 553928 PAN-12x1.75-RT 1 ... 50

黄色 553934 PAN-12x1.75-GE 1 ... 50

银色 570392 PAN-14x2-SI 1 ... 50

银色 152703 PAN-16x2-SI 1 ... 50

银色 553893 PAN-16x2-SI-100 100

蓝色 553911 PAN-16x2-BL 1 ... 50

蓝色 553899 PAN-16x2-BL-100 100

黑色 553917 PAN-16x2-SW 1 ... 50

黑色 553905 PAN-16x2-SW-100 100

本色 546289 PAN-16x2-NT 1 ... 50

绿色 553923 PAN-16x2-GN 1 ... 50

红色 553929 PAN-16x2-RT 1 ... 50

黄色 553935 PAN-16x2-GE 1 ... 50

541674 PAN-R-4x0.75-SI 50

541675 PAN-R-6x1.1-SI 50

541676 PAN-R-8x1.5-SI 1 ... 50

541677 PAN-R-10x1.9-SI 1 ... 50

541678 PAN-R-12x2.2-SI 1 ... 50

541679 PAN-R-16x3-SI 1 ... 50

70357 PAN-MF-4x0.75-SW 50

572091 PAN-MF-4x0.75-SW-500 500

6 4 15 35 0.016 570358 PAN-MF-6x1-SW 50

572093 PAN-MF-6x1-SW-500 500

570359 PAN-MF-8x1-SW 50

570360 PAN-MF-10x1.25-SW 50

570361 PAN-MF-12x1.5-SW 50

570362 PAN-MF-14x2-SW 50

570363 PAN-MF-16x2-SW 50

蓝色 132899 PAN-V0-4x0.75-BL 1 ... 50

 黑色 160550 PAN-V0-6x1-SW 1 ... 50

蓝色 132905 PAN-V0-6x1-BL 1 ... 50

绿色 525470 PAN-V0-6x1-GN 1 ... 50

红色 525474 PAN-V0-6x1-RT 1 ... 50

白色 525478 PAN-V0-6x1-WS 1 ... 50

黄色 525482 PAN-V0-6x1-GE 1 ... 50

黑色 160551 PAN-V0-8x1-SW 1 ... 50

蓝色 132906 PAN-V0-8x1-BL 1 ... 50

绿色 525471 PAN-V0-8x1-GN 1 ... 50

红色 525475 PAN-V0-8x1-RT 1 ... 50

白色 525479 PAN-V0-8x1-WS 1 ... 50

黄色 525483 PAN-V0-8x1-GE 1 ... 50

黑色 160552 PAN-V0-10x1.25-SW 1 ... 50

蓝色 132907 PAN-V0-10x1.25-BL 1 ... 50

绿色 525472 PAN-V0-10x1.25-GN 1 ... 50

红色 525476 PAN-V0-10x1.25-RT 1 ... 50

白色 525480 PAN-V0-10x1.25-WS 1 ... 50

黄色 525484 PAN-V0-10x1.25-GE 1 ... 50

 黑色 160553 PAN-V0-12x1.5-SW 1 ... 50

蓝色 525469 PAN-V0-12x1.5-BL 1 ... 50

绿色 525473 PAN-V0-12x1.5-GN 1 ... 50

红色 525477 PAN-V0-12x1.5-RT 1 ... 50

白色 525481 PAN-V0-12x1.5-WS 1 ... 50

黄色 525485 PAN-V0-12x1.5-GE 1 ... 50
