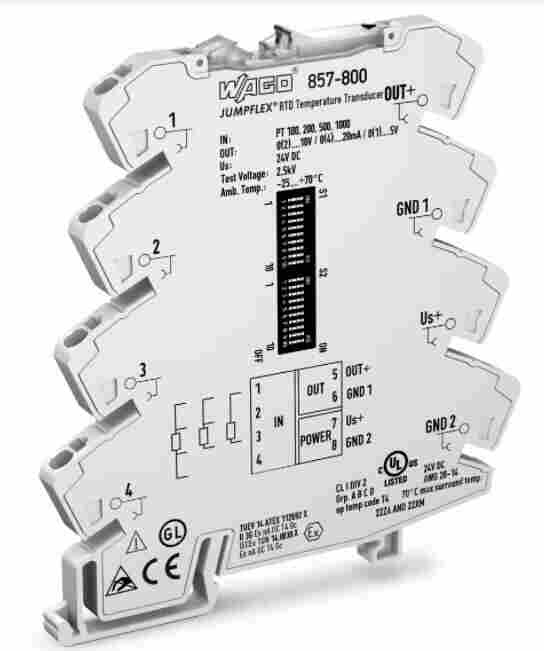

WAGO万可温度变换模块857-800简要描述

WAGO万可温度变换模块857-800简要描述

特点:

对于 Pt100、Pt200、Pt500 和 Pt1000 传感器，以及*达 4.5 kOhm 的电阻器

2、3和4线连接技术

量程之间的切换经校准

传感器断路/短路

出/低于测量范围

限幅功能使得标准模拟信号限制为上限值

安全三路隔离，带 2.5 kV 测试电压，符合 EN 61140 标准

配置

配置选项 DIP开关

DIP开关

输入：

输入信号类型 Pt传感器

电阻器

Input – RTD sensors

传感器类型(RTD) Pt100

Pt200

Pt500

Pt1000

传感器连接 2线,3线,4线(可转换)

*传感器供电电流(RTD) ≤ 0.5 mA

测量范围，温度(RTD) -200 … 850°C

Input – Resistors

输入范围(电阻) 0 … 1 kΩ; 0 … 4.5 kΩ

输出

输出信号类型 电流

电压

输出信号(电压) 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V

输出信号(电流) 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA

负载阻抗(电压输出) ≥ 2 kΩ

负载阻抗(电流输出) ≤ 600 Ω

Signal processing

阶跃响应(典型) 180 ms (2线); 360 ms (3线)

Measurement error

传输误差(典型) ≤ 满量程的0.1 %

传输误差(有效范围内) ≤ ((10 K/设定测量范围[K]) + 0.1) %

温度系数 ≤ 0.02 % /K

Power supply

电源类型 24 VDC

额定供电电压US DC 24 V

供电电压范围 ±30 %

在额定供电电压下的功率消耗 ≤ 40 mA
