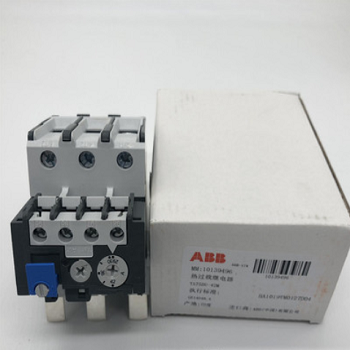

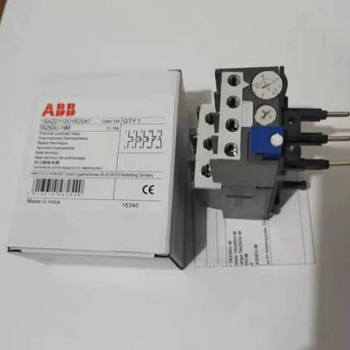

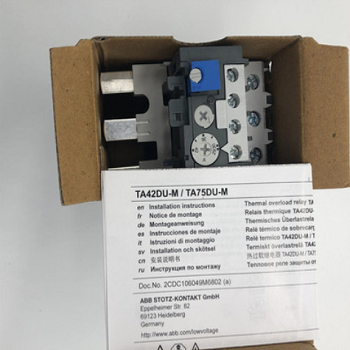

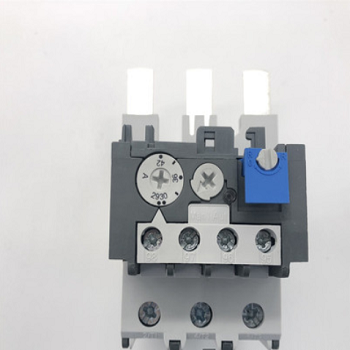

ABB热继电器TA25DU-0.16M

ABB产品详细描述

ABB热继电器，TA200DU，ABB  TA DU系列热过载继电有整定电流设置等级，自由脱扣机构，环境温度补偿，缺相保护，复位测试功能。适用于额定工作电压至AC690V或DC800V的电动机保护。脱扣等级：10A；防护等级：符合EN50274标准，防止手部接触；符合欧洲及IEC、VDE、NFC、EN。

TA DU系列热继电器的结构采用立体布置式（又称“二层楼式”）结构，全系列动作机构通用。热继电器为三相式，采用拉簧式跳跃动作机构，可以获得良好的瞬间跳跃动作特性。除具有过载保护、断相保护、温度补偿以及手动和自动复位功能外，还具有动作脱扣灵活性检查、动作脱扣指示以及断开检验按钮等功能装置。热继电器充分考虑了交流接触器各电流等级的相间距离、接线高度及外形尺寸，通过的导电板可方便地安装在相应电流等级的交流接触器上。

当主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出，显示热继电器已动作。热继电器可手动复位，也可自动复位，复位后，热继电器即可再次投入工作。

热继电器的安装方向

热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热，推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性，热量自下向上传输。在安放时，如果发热元件在双金属片的下方，双金属片就热得快，动作时间短；如果发热元件在双金属片的旁边，双金属片热得较慢，热继电器的动作时间长。当热继电器与其它电器装在一起时，应装在电器下方且远离其它电器50mm以上，以免受其它电器发热的影响。热继电器的安装方向应按产品说明书的规定进行，以确保热继电器在使用时的动作性能相一致。

使用环境

主要指环境温度，它对热继电器动作的快慢影响较大。热继电器周围介质的温度，应和电动机周围介质的温度相同，否则会破坏已调整好的配合情况。例如，当电动机安装在高温处、而热继电器安装在温度较低处时，热继电器的动作将会滞后（或动作电流大）；反之，其动作将会提前（或动作电流小）。

对没有温度补偿的热继电器，应在热继电器和电动机两者环境温度差异不大的地方使用。对有温度补偿的热继电器，可用于热继电器与电动机两者环境温度有一定差异的地方，但应尽可能减少因环境温度变化带来的影响。

ABB热过载继电器TA25DU0.25 0.16…0.25 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU0.4 0.25…0.4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU0.63 0.4…0.63 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU1.0 0.63…1 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU1.4 1…1.4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU1.8 1.3…1.8 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU2.4 1.7…2.4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU3.1 2.2…3.1 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU4.0 2.8…4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU5 3.5…5 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU6.5 4.5…6.5 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU8.5 6…8.5 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU11 7.5…11 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU14 10…14 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU19 13…19 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU25 18…25 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU32 24…32 适用A9-A40;AL9-AL40 ABB热过载继电器TA42DU25 18…25 适用A30A40;AL9-AL40 ABB热过载继电器TA42DU32 22…32 适用A30A40;AL9-AL40 ABB热过载继电器TA42DU42 29…42 适用A30A40;AL9-AL40 ABB热过载继电器TA75DU32 22…32 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU42 29…42 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU52 36…52 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU63 45…63 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU80 60…80 适用A50-A75;AE50-AE75 ABB热过载继电器TA110DU90 65…90 适用A95A110;AF95AF110 ABB热过载继电器TA110DU110 80…110 适用A95A110;AF95AF110 ABB热过载继电器TA200DU110 80…110 适用A145A185 ABB热过载继电器TA200DU135 100…135 适用A145A185 ABB热过载继电器TA200DU150 110…150 适用A145A185 ABB热过载继电器TA200DU175 130…175 适用A145A185

TA DU系列热继电器是由流入热元件的电生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了应用。

热继电器的主要技术参数n额定电压：热继电器能够正常工作的的电压值，一般为交流220V，380V，600V。 n额定电流：热继电器的额定电流主要是指通过热继电器的电流n额定频率：一般而言，其额定频率按照45~62HZ设计。 n整定电流范围：整定电流的范围有本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。热继电器的作用是：主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护。当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器，必须保证电动机的正常起动和运行不受影响，并能限度的发挥电动机的承载能力，因此热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方，且又接近于它）。热过载继电器的构成

它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。继电器的特性曲线

ABB热过载继电器详细介绍

在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。

(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。

(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。

(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。

(5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。

(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,但它的电流大(一般30-100A),体积小, 节电功能.

2.固态继电器

输入、输出功能由电子元件完成而无机械运动部件的一种继电器。

3.时间继电器

当加上或除去输入信号时，输出部分需延时或 到规定的时间才闭合或断开其被控线路的继电器。

4.温度继电器

当外界温度达到规定值时而动作的继电器.

5.风速继电器

当风的速度达到一定值时，被控电路将接通或断开。

6.加速度继电器

当运动物体的加速度达到规定值时，被控电路将接通或断开。

7.其它类型的继电器
