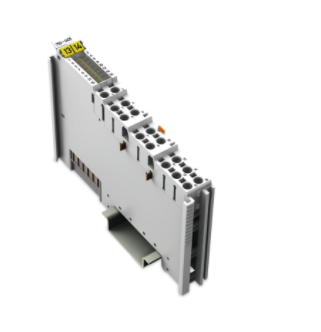

快速供货 750-1405万可数字输入模块

快速供货 750-1405万可数字输入模块

产品数据描述

数字量输入数量 16

通道数量(模块) 16

信号类型 电压

电压信号类型 24 VDC

传感器连接 16 x (1线)

输入特性 高电平触发

输入滤波(数字量) 3ms

使用参数

安装方式 DIN-35型导轨

布线接口 固定

材料参数

颜色 浅灰色

外壳材料 聚碳酸酯,尼龙6.6

火灾荷载 0.997MJ

重量 46.5g

一致性标志 CE

环境要求

允许环境温度(运行时) 0 … +55 °C

允许环境温度(储存) -25 … +85 °C

防护类型 IP20

污染等级(5) 2,符合IEC 61131-2标准

工作海拔 0 … 2000 m

安装位置 水平(立式/卧式)；竖直

相对湿度(无冷凝) 95%

抗振动 4g,符合IEC 60068-2-6标准

抗冲击 15g,IEC 60068-2-27

EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用

EMC - 辐射干扰 符合EN 61000-6-3标准,船舶应用

抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准

相对湿度 75 %时的允许H2S污染物浓度 10ppm

相对湿度 75 %时的允许SO2污染物浓度 25ppm

信号(0)各通道输入电流(典型) 0.6mA

信号(1)各通道输入电流(典型) 2.3mA

信号(1)各通道*小输入电流 2.1mA

信号(1)各通道*输入电流 2.4mA

信号(0)电压范围 −3 … +5 VDC

信号(1)电压范围 15 … 30 VDC

输入数据宽度(内部) (*) 16bits

供电电压(系统) 5 VDC; 通过数据触点

功率消耗(5 V系统供电) 25mA

现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)

隔离 500 V系统/现场

指示灯 LED (1-16)绿色：DI 1 … DI 16状态

输入电源跨接触点数量 2

外部电源跨接触点数量 2

电源跨接触点电流负载能力 10A

连接技术：输入端/输出端 16 x 直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)

连接类型(1) 输入/输出

单股导线 0.08 … 1.5 mm² / 28 … 16 AWG

细多股导线 0.25 … 1.5 mm² / 22 … 16 AWG

剥线长度 8 … 9 mm / 0.31 … 0.35 inches
