PEM罗氏线圈CWT Mini50HF

       PEM CWT Mini50HF是CWT MiniHF系列的特殊版本。CWT Mini50HF针对更快的开关器件（如SiC）进行了优化，具有50MHz的高频（-3dB）带宽和100mm线圈，厚度仅为3.5mm（2kV峰值损坏）。

一 . 主要性能参数：

（1）峰值电流：30A - 3kA峰值

（2）输出量：±6.0V（满量程）

（3）高频带宽（-3dB）：50MHz

（4）精度（典型值）：在线圈中心位置可达±0.2％

（5）工作温度范围：0℃至+ 40℃（积分器）；–40℃至+ 125℃（线圈+引线）

（6）线圈长度：100mm

（7）线圈绝缘：2kV峰值

（8）线圈线径：3.5mm

（9）引线长度：1m（可定制长度）

（10）供电：AA电池 或 12V DC电源适配器

二 . 主要特征：

（1）可追溯的校准数据（包括证书）

（2）非接触式测量对被测电路没有影响

（3）没有磁性材料意味着线性度＜0.05％读数

（4）完全隔离直流电流，可以测试大直流电流上的小纹波电流

（5）电流量程不会损坏

三 . 实际应用：

① 在狭小的空间内监测半导体开关的电流波形；

② 开发和维修电力电子设备；

③ 监测高频正弦波电流；

④ 测量脉冲电流；

⑤ 测量在高DC 电流上偶合的 AC 电流；

⑥ 测量谐波电流组成。

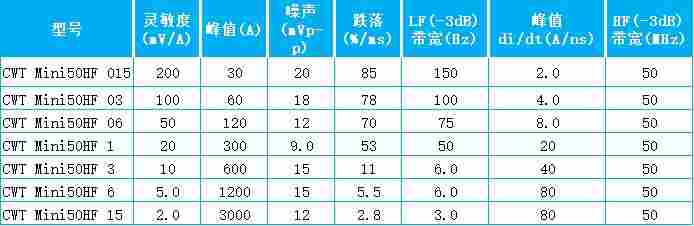

四 . 性能参数

*1 噪声 (mVpk-pk) 在低频带宽（－３dB）周围分布

*2 高频带宽（Hz） 高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH数值
