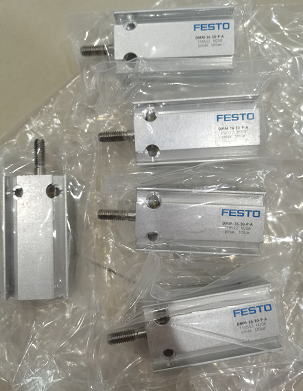

FESTO紧凑型气缸DPDM-Q-10-20-PA内螺纹安装

FESTO紧凑型气缸DPDM-Q-10-20-PA内螺纹安装

一览

可以直接通过螺纹旋紧在壳壁上的气缸.

穿壁式气缸: 无需安装元件(仅靠若干螺丝)就可以从一侧或几个侧面进行安装的气缸

• 双作用和单作用

• 带/不带抗扭转

• 与多面安装气缸 DMM 相比，易于替换

• 安装接口多，易于安装

• 可选：耐高温，* 120 °C

FESTO多安装位气缸灵活安装!

FESTO多安装位气缸一种只需几个螺丝而无需借助其它附件就能

直接从多个方位进行安装的气缸。

多位气缸多可具有6个位置

连接组件用于标准、紧凑和短行程气缸，多可具有4个位置

多位气缸多可具有6个位置、连接组件用于标准、紧凑和短行程气缸， 多可具有4个位置

多面安装气缸 DMM 与多面安装

多面安装气缸 DPDM 的所有安装接口兼容多面安装气缸 DMM

• 不过，与 DMM 相比，DPDM 短得多，所以产品重量更轻， 但功能

　158534DMM-25-10-P-A.

　　158535DMM-25-15-P-A.

　　158536DMM-25-20-P-A.

　　158537DMM-25-25-P-A.

　　158538DMM-25-30-P-A.

　　158539DMM-25-40-P-A.

　　158540DMM-25-50-P-A.

　　158541DMM-25--P-A-S2.

　　158542DMM-25--P-A-S6.

　　158543DMM-25--P-A-S20.

　　158545DMM-32-5-P-A.

　　158546DMM-32-10-P-A.

却相同

行程

20 mm

活塞直径

10 mm

缓冲

两端带弹性缓冲环/垫

安装位置

可选

工作模式

双作用

结构特点

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

符号

00991737

派生型

一端活塞杆

扭矩/导向保护

带联接板的导向杆

工作压力

0.15 MPa ... 0.8 MPa

工作压力

1.5 bar ... 8 bar

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

环境温度

-10 °C ... 80 °C

6 bar 时的理论力值

47 N

6 bar 时的理论力值，返回行程

40 N

6 bar 时的理论力值，前进行程

47 N

0 mm 行程的移动质量

12.5 g

每 10 mm 行程的额外移动质量

1.3 g

0 mm 行程的基本重量

36.5 g

每 10 m 行程的附加重量

7.5 g

安装方式

要么：

带通孔

通过内螺纹安装

气动接口

M5

材料说明

RoHS 合规

盖子材料

精制铝合金
