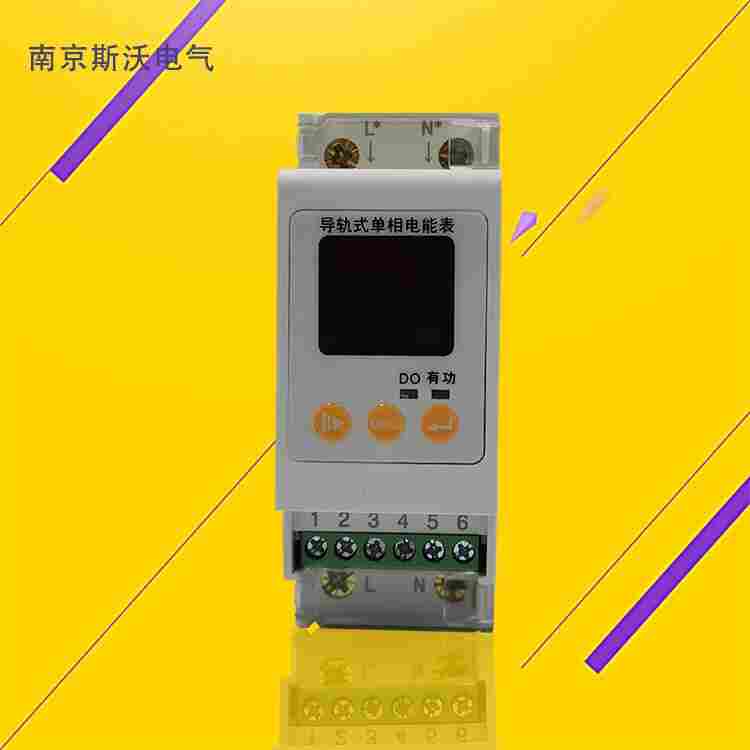

DRM73导轨式电表2022已更新

南京斯沃研发生产的DRM73导轨式电表含复费率和谐波功能。我单位主要生产消防设备电源监控，电动机保护控制器，多功能表，导轨式电能表，电气火灾监控，智能照明控制，开关柜智能操控装置，电力监控系统，电能管理系统，建筑能耗分析管理系统！
一、产品概述
DRM73导轨式电表产品安装方便、接线方式灵活，既适合新建设施的配电计量，也可用于已有配电系统改造，仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，地方便了用电自动化管理。导轨型多功能电能表采用微电子技术计量电能，采用大规模集成电路与单片机处理器及外围芯片技术设计；产品严格遵循IEC61036标准和GB/T22264-2008、GB/T8 、GB/T7*标准导轨式电能表广泛应用于电力、建筑、工业、交通、数据等行业，
//业189务2199员8061//

二、功能特点

南京斯沃DRM73电能表具有强大的数据采集和处理功能。

导轨式电表默认具有三相电压、三相电流、有功功率、无功功率、视在功率、分相有功功率、分相无功功率、分相视在功率、分相功率因数、系统频率、四象限电能，电压电流相角的测量与计算功能，5路定值越限报警功能。另外还可选配复费率电能、需量、电压偏差、频率偏差、电压和电流不平衡度、电压和电流谐波畸变率、电压电流2~51次谐波分量、奇次谐波畸变率、偶次谐波畸变率、电压谐波因数、电压波峰因子、电流K系数等的测量与计算功能。

可选2路继电器控制输出。

可选配定时独立累计电能保存。

可选共4路开关量输入功能。

可选1路可配置的电能脉冲输出功能。

通信规约采用标准Modbus-RTU或DL/T645方式，兼容性好，方便编程。

可选50条事件记录功能，实时保存发生的开关量变位及定值越限事件。

可当地查看一条回路及开关的各种电参量、运行状态等；可查看或设定运行参数。
安全性高，可靠性好

三、性能参数

四、常见问题
1）关于U、I、P等测量不准确怎么办？
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功电能数据有不对现象，一般使用情况下有功电能数据不对。如果有功电能符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的测量显示信息。
2）关于电能走字不准确怎解决？
答：仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。

五、接线注意事项：

DRM73接入装置的导线截面面积应满足：电流为2.5平方毫米，电压为1.5平方毫米。

通讯线必须采用双绞线。

通讯线的RS485+，RS485-不能接反。

当通讯连接采用线形连接方式时，应在位于通讯电缆起点和终点处的RS485+与RS485－端子之间分别接入100～120欧姆的线路匹配电阻。

波特率为9600时，电缆长度<1200米。
六、工作原理
DRM73电能表主要由电能计量单元、单片机系统和输出部分组成。电能计量单元主要由电流、电压采样和电能表芯片构成，完成电量累积、储存，并同时将电量输出信息送入单片机进行处理。经处理后控制显示器，显示各用户电量，控制对外通信，完成抄表或遥控等功能。输出部分主要包括显示器和对外通信、控制接口等。红外通讯和RS接口通讯可同时进行而互不干扰，RS总线自动抄表系统的电能表， 单片机可读取电能表的数据，然后将电能表数据传到电力部门的电能管理系统中。
