产品简介：

德国力士乐带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀

4WRLE10W1-80SJ-4X/MXY/24A1

-规格 10 … 35

-组件系列 4X

-*工作压力 350 bar

-*流量 4700 l/min

-额定流量 60 … 1500 l/min

-用于 I4.0 的数字接口 IO-Link

型号：

4WRLE10W1-80SJ-4X/MXY/24A1

材料编号：

R901442911

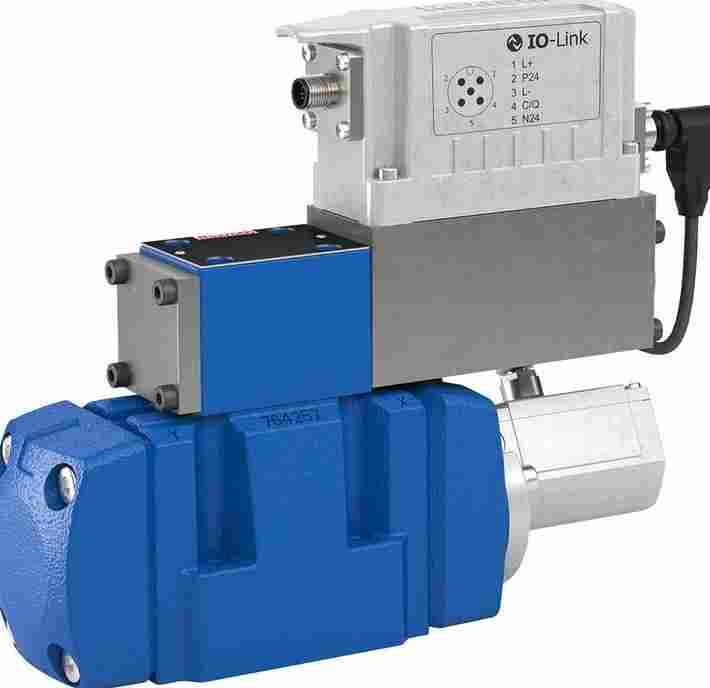

产品图片：

产品特征：

可靠 - 经过验证且坚固耐用的设计

安全性

- 当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置

- 主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置

高质量 - 伺服阀性能先导控制阀控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

- 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。

结构

阀门基本构成包括 3 个主要组件：

先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）

带对中弹簧和位置反馈的主阀 (2)

带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)

功能

当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。

集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。

通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现
