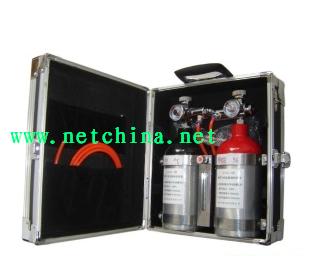

瓦斯传感器便携仪现场校准仪/甲烷传感器校验仪 型号KA711-BAX-1 库号M78805

库号：M78805

KA71-BAX-1A 0.4升双瓶，
KA71-BAX-1B 0.7升双瓶



Bax-1型 甲烷传感器校验仪




一．用 途
Bax-1型甲烷传感器校验仪(以下称校验仪)，主要用于校验和煤矿井下各类甲烷传感器，它具有空气校零和甲烷气样校准两重功能。
二．主要参数（执行标准GB9969.1-1998）
1． 可充气体浓度范围
空气: 清洁自然空气
甲烷: 0.01-4.00%CH4
2． 流量测量范围
范围： 0.1-1.0L/min
3. 气瓶
水容积： 0.35L
公称工作压力： 20Mpa
4． 外形尺寸
长×宽×高： 150×80×260mm
1 流量调节阀 4 甲烷气样瓶 7 流量计
2 减压器 5 卡子 8 空气瓶
3 开 关 6 导气管 9 三通
四．校验仪的使用方法
1．检查
首先检查校验仪的空气瓶。甲烷气样瓶和装配位置是否正确，各连接处是否连接正确。
2．充气
校验仪气瓶充气可分为两种。一种是空气瓶，另一种是甲烷气样瓶。
空气瓶的充气可选择40L空气瓶咀对咀用接头连接充气。也可用空气压缩机充气。
甲烷气样瓶的充气可选择容积较大的标准气样瓶咀对咀用接头连接充气，也可以用配气台连接后充气。
充气的过程要按照有关的充气或配气操作规程进行，甲烷气样瓶充气完成后，要在记录卡片上写明气样的浓度并插在校验仪皮盒外的插口处，便于使用中随时察看。
3．使用
在正式对甲烷传感器校验前先从皮盒正上方的小天窗中取出导气管维护与保养
1．产品应存放保管在清洁。干燥。通风的室内环境。室内温度为5-35°C ，相关温度不大于80%。
2．校验仪在使用前和使用后都要严格检查各连接件是否牢固，气密性是否良好，如有问题及时维修。
3．气瓶应根据劳动人事部颁布的«气碰检查规程»的规定，定期进行校验。
4．压力表与流量计应根据«计量规定»定期进行检验。
六．注意事项
1．充装或配制气样时一要按照有关的操作规程进行，充装接头应于校验仪相符，如不符时，不要勉强使用，以免发生危险。
2．空气瓶充装的空气是无油。无杂质的清洁自然空气。
3．甲烷气样瓶的充装压力要根据气样的浓度按配气规程决定，常用的0.01-3.00%CH4气样高充气压力为15Mpa。
4．校验仪使用中流量计的线与铅垂线的夹角应不过5°。
5．空气瓶只能充装空气，甲烷气样瓶只能充装甲烷气样，决对不能相互代替，换装气体及其他杂物。
6．校验仪不能受强烈碰撞，严禁与易燃品，油污放在一起，不要靠近热源，也不要在太阳下暴晒。
7．校验仪在使用后，气瓶中应保持0.1-0.2Mpa压力。
质量
整机质量： ≤3kg
三．原理与结构
1 流量调节阀 4 甲烷气样瓶 7 流量计
2 减压器 5 卡子 8 空气瓶
3 开 关 6 导气管 9 三通
四．校验仪的使用方法
1．检查
首先检查校验仪的空气瓶。甲烷气样瓶和装配位置是否正确，各连接处是否连接正确。
2．充气
校验仪气瓶充气可分为两种。一种是空气瓶，另一种是甲烷气样瓶。
空气瓶的充气可选择40L空气瓶咀对咀用接头连接充气。也可用空气压缩机充气。
甲烷气样瓶的充气可选择容积较大的标准气样瓶咀对咀用接头连接充气，也可以用配气台连接后充气。
充气的过程要按照有关的充气或配气操作规程进行，甲烷气样瓶充气完成后，要在记录卡片上写明气样的浓度并插在校验仪皮盒外的插口处，便于使用中随时察看。
3．使用
在正式对甲烷传感器校验前先从皮盒正上方的小天窗中取出导气管6 与被检甲烷传感器连接。 首先对甲烷传感器进行“校零”，缓慢打开空气瓶开关。调整流量调节阀，流量分别为0.2L/min，0.5L/min进行空气“校零”，3min为一次测试。直接“校零”为准。然后对甲烷传感器进行“”。用同“校零”的方法打开甲烷气样瓶开关，调整流量，流量值同上，“”结束后关闭甲烷气样瓶开关。
全部工作结束后将导气管重新放回皮盒内
