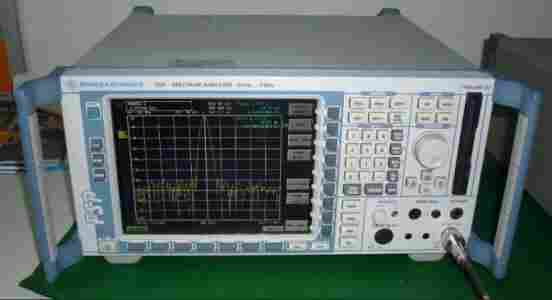

罗德与施瓦茨FSP 40频谱分析仪

罗德与施瓦茨FSP40频谱分析仪

line;"> 全新的FSP产品系列将优异分析仪FSE和FSIQ的的优点系统地集成到中级分析仪中。

line;"> FSP树立了中端产品测量速度和度的标准，它采用了高度集成的前端和全数字信号处理的后端,并与R&S的*ASIC相结合,是具有***指标和高可靠性的产品. 蒋S

line;">

line;"> FSP3：9KHz - 3GHz

line;"> FSP7：9KHz - 7GHz

line;"> FSP13：9KHz - 13.6GHz

line;"> FSP30：9KHz - 30GHz

line;"> FSP40：9KHz - 40GHz

line;">  FSP40频谱分析仪RS FSP40指标参数

line;"> —同档产品中屏幕***大

line;"> —分辨率带宽1Hz - 10MHz

line;"> —高选择性的数字和FFT滤波器

line;"> —准峰值检波器和EMI带宽

line;"> —接口：GPIB、Centronics、RS232C

line;"> —自动测量TOI、OBW、相位躁声和ACP（R）

line;"> —可在时域快速测量：***小扫描时间1μS

的功能、性能、可靠性和实用性都非常*。

FSP40频谱分析仪RS FSP40指标参数
◆ 频率范围：从20Hz开始，分别到3 GHz, 7 GHz, 13 GHz, 30 GHz和40 GHz
◆ 分辨率带宽：1 Hz 到10 MHz
◆ 显示平均本地噪声：-155 dBm (归一化到1 Hz)
◆ 相位噪声：-113 dBc (1 Hz) 在10 kHz偏移处
◆ 附加滤波器类型：
信道滤波器（100 Hz 到 5 MHz）和根升余弦（RRC）滤波器
FFT滤波器：1 Hz到30 kHz
标准EMI滤波器和准峰值检波器（quasi-peak）
◆ 电平不确定度为0.5dB
◆ 支持三阶互调截断点（TOI）、邻信道功率（ACPR）、占用带宽（OBW）、互补累积分布函数（CCDF）和幅度概率分布函数（APD）测量
◆ 快速邻信道功率测量（时域）
◆ 每秒能进行80次测量（包括通过GPIB总线传输轨迹数据的时间）
◆ 可选配电子衰减器
◆ 提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）：GSM/EDGE, Bluetooth®, WCDMA/HSPA/TD-SCDMA, CDMA2000®/1xEV-DV/1xEV-DO, WLAN, …
FSP40频谱分析仪RS FSP40指标参数特性
FSP的功能新颖、实用，其标准配制及包含很多功能
◆ 提供的检波器选择：Max, Min-, Auto-Peak, Sample, RMS, Average, Quasi-Peak
◆ 信道/邻信道/快速邻信道功率测量：预置各种通讯标准
◆ 多载波邻信道功率测量：可以独立的设置载波间隔
◆ 邻信道/多载波邻信道功率测量：可以测量12个邻信道，支持***大保持功能
◆ 支持三阶互调截断点（(TOI)、占用带宽(OBW)、相位噪声、邻信道功率（ACPR）、AM调制深度测量
◆ 谐波失真测量
◆ 支持互补累积分布函数（CCDF）和幅度概率分布函数（APD）测量 (Y轴单位可以是%)
◆ 可编辑的限制线，并支持PASS/FAIL指示

FSP40频谱分析仪RS FSP40指标参数
◆ 分辨率带宽滤波器（RBW）特性：
*数字滤波器10 Hz 到100 kHz (1,2,3,5步进)
*模拟滤波器 300K Hz 到 10MHz (1,2,3,5步进)
*39种信道滤波器（100 Hz 到 5 MHz）
*根升余弦RRC滤波器(NADC, TETRA, 3GPP)
*EMI滤波器：200 Hz, 9 kHz, 120 kHz
*FFT滤波器：1 Hz到30 kHz
◆ 步进为10dB的衰减器设置（加选件FSP-B25之后步进为5dB）
◆ 可选配电子衰减器和预放
◆ 中频功率触发的灵敏度可达-50dBm（指的是混频器电平）
◆ 支持门限触发（Gated trigger）
◆ 提供各种标记点（Marker）选择：
*标记点支持相位噪声、n dB down / n dB up , 峰值表格（Peak list）、频率计数器(0.1 Hz in 30ms) 的显示。
◆ 可选配内置、支持功率扫描的跟踪源
◆ 可以控制外部源
◆ 支持通过外部混频器扩展频率范围，并且可以调节偏置
◆ 与HP859x/8566/8591E/71100C/71200C/71209C 兼容的GPIB指令集
◆ 与FSEx/FSIQ兼容的GPIB指令集
◆ 极快速GPIB控制模式下，可以支持列表扫描模式（List mode）
◆ 内置以太网接口（100 Base T）
◆ 21 cm 彩色SVGA TFT显示屏
◆ 分屏显示模式
◆ 基于Windows XP嵌入式操作系统
*测量结果易于归档
*支持远程桌面控制（Remote desktop）
*广泛的兼容性（支持各种打印机、网络设置）
◆ 提供多种接口：GPIB, RS-232-C, LAN, USB
◆ 支持VXI-11远程控制
◆ 提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）：
*Bluetooth
*GSM/EDGE
*3 GPP WCDMA, HSDPA, TD-SCDMA
*CDMA2000, 1xEV-DV, 1xEV-DO
*WLAN 802.11a (restricted OFDM spectrum)
*噪声系数和增益测量
*FM/PM/AM 解调测量
*相位噪声测量
*可以配备R&S功率探头NRP-Z11,Z21,Z22,Z23,Z24,Z51,Z55,Z91以及外部功率计R&S NRVD, HP EPM, HP 437B, HP438A 和功分器。
