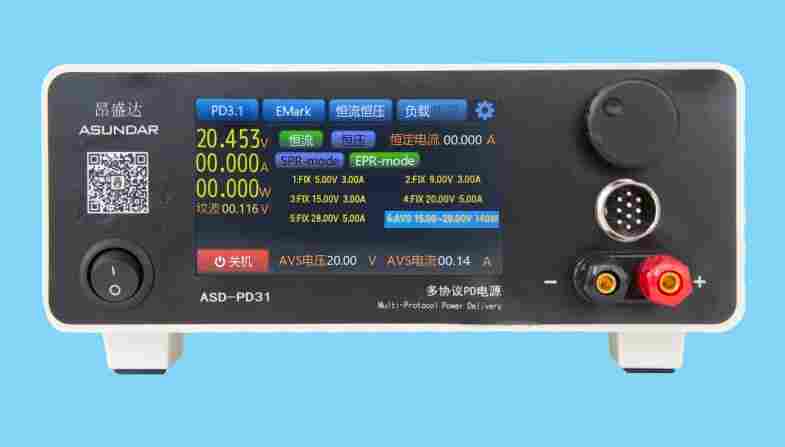

PD3.1快充协议测试仪

一、概述

        ASD-PD31多协议PD电源在具备普通负载仪和普通电源功能的同时支持QC、PD等多种快充协议的识别触发，主要用于适配器、移动电源、车充等外接电源 PCBA和成品的功能检测、参数测试及性能评估。其供电电压48V，电流6A，功率240W。带载电压48V，电流10A，功率240W。即可作为QC、PD快充电源对外供电，亦可侦测产品快充协议、电压及电流范围，测试产品过流保护、短路保护等功能。

二、功能特色：

（1）4.3寸高清液晶电容触摸屏，操作简单，功能全面；

（2）作电源时，支持输出48V6A240W，兼容PD3.1、QC2.0、QC3.0快充协议；

（3）作负载时，支持输入48V10A240W，兼容PD3.1、QC2.0、QC3.0快充协议；

（4）作负载时，另兼容AFC、FCP、SCP、SSCP、VOOC快充协议；

（5）做电源时，可设置保护电流、保护电压及线损补偿电压；

（6）做负载时，可切换恒流方式（CC）和恒压方式（CV）；

（7）做负载时，带E-mark功能，短时间非老化测试可带载240W；

（8）可测试移动电源或 USB 适配器PCBA 和成品的输出电压、电流、功率，纹波；

（9）可测试D＋、D－数值和Type-C口正反面；

（10）可侦测显示产品的快充协议、电压及电流范围；

（11）可侦测产品输出电流及测试过流保护（OCP）功能；

（12）可测试产品短路保护功能及保护时间；

（13）可测试产品恒流带载到进入保护状态的时间；

（14）G20-10航空插座搭配测试线材，电流传输和快充协议匹配兼容；

（15）4mm香蕉插座搭配测试线材，低阻抗，利于大电流传输；

（16）高测量精度，电压1mV，电流1mA。

三、技术参数：
