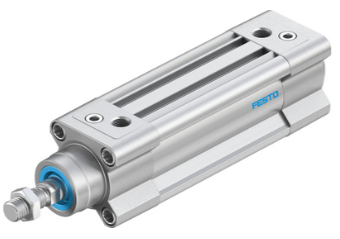

IS0标准气缸

DSBC-32- 50-PPVA-N3

1376424

GTIN: 4

ISO 15552 (ISO 6431, VDMA 24562)

自调节气动终端位置缓冲，可以节省调试时间,并可以自适应负载和速度变化进

行*调节

标准型材,带两个传感器槽

行程 50 mm

活塞直径 32 mm

活塞杆螺纹 M10x1.25

缓冲 气动缓冲，两端可调

安装位置 可选

符合标准 ISO 15552

活塞杆端部 外螺纹

结构特点 缸径

活塞杆

缸筒型材

位置检测 通过接近开关

符号 00991235

派生型 一端活塞杆

工作压力 0.06 MPa ... 1.2 MPa

工作压力 0.6 bar ... 12 bar

工作模式 双作用

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

环境温度 -20 °C ... 80 °C

端位的冲击能量 0.4 J

缓冲长度 17 mm

6 bar 时的理论力值，返回行程 415 N

6 bar 时的理论力值，前进行程 483 N

0 mm 行程的移动质量 110 g

每 10 mm 行程的额外移动质量 9 g

0 mm 行程的基本重量 465 g

每 10 m 行程的附加重量 27 g

安装方式 通过内螺纹安装

带附件

要么：

气动接口 G1/8

材料说明 RoHS 合规

盖子材料 涂层压铸铝

活塞密封件材料 TPE-U(PU)

活塞材料 精制铝合金

活塞杆材料 高合金钢

活塞杆密封刮油器材料 TPE-U(PU)

缓冲器密封件材料 TPE-U(PU)

Cushioning piston material 聚甲醛

缸筒材料 光滑阳极氧化精制铝合金

螺母材料 镀锌钢

轴承材料 POM

有环螺钉材料 镀锌钢
