产品简介：

德国力士乐带电磁启动的直动式方向滑阀WE 6...E系列

-规格 6

-组件系列 6X

-大工作压力 350 bar

-大流量 (DC) 80 l/min

-大流量 (AC) 60 l/min

型号：

4WE6J6X/EG24N9K4/62=CSA

材料编号：

R901105200

产品特征：

三位四通、二位四通或二位三通型号

油口安装面，符合 ISO 4401-03-02-0-05（带或不带定位孔）

高功率线圈，可选旋转 90°

电气连接作为单个或对中连接

辅助操纵装置，可选

阀芯位置监控，可选

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

电磁线圈是经过认可的组件

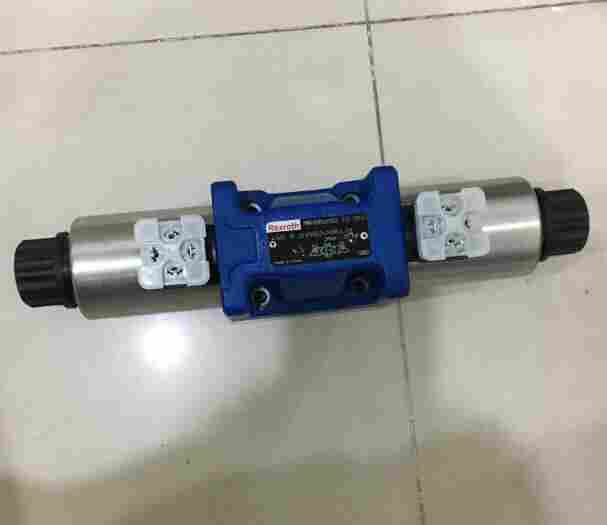

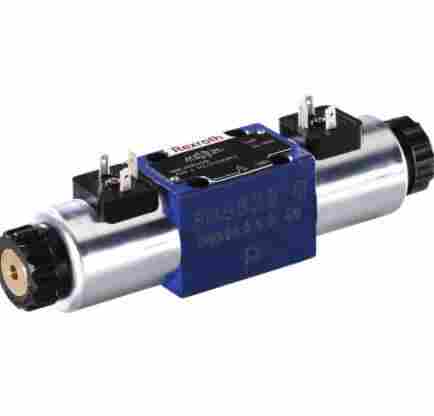

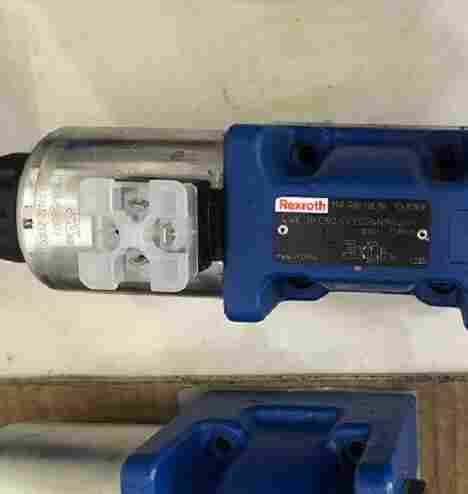

产品图片：

产品说明：

WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。

该方向阀的基本构成为壳体 (1)、一个或两个电磁铁 (2)、控制阀芯 (3) 和复位弹簧 (4)。

在断电状态下，控制阀芯 (3) 由复位弹簧 (4) 保持在中间位置或初始位置（版本 "O" 除外）。

接通液压油中的电磁铁 (2) 时，控制阀芯 (3) 从其静止位置移动到所需的终端位置。这样可根据所选符号发出所需的流体方向。

在关闭电磁铁 (2) 后，控制阀芯 (3) 将被推回至中间位置或初始位置（带 "OF" 定位器的阀和不带弹簧类型 "O" 的阀除外）。

辅助操作 (5) 可在磁铁不通电的情况下手动切换阀门。

液压系统必须正确排风，以确保正常运行
