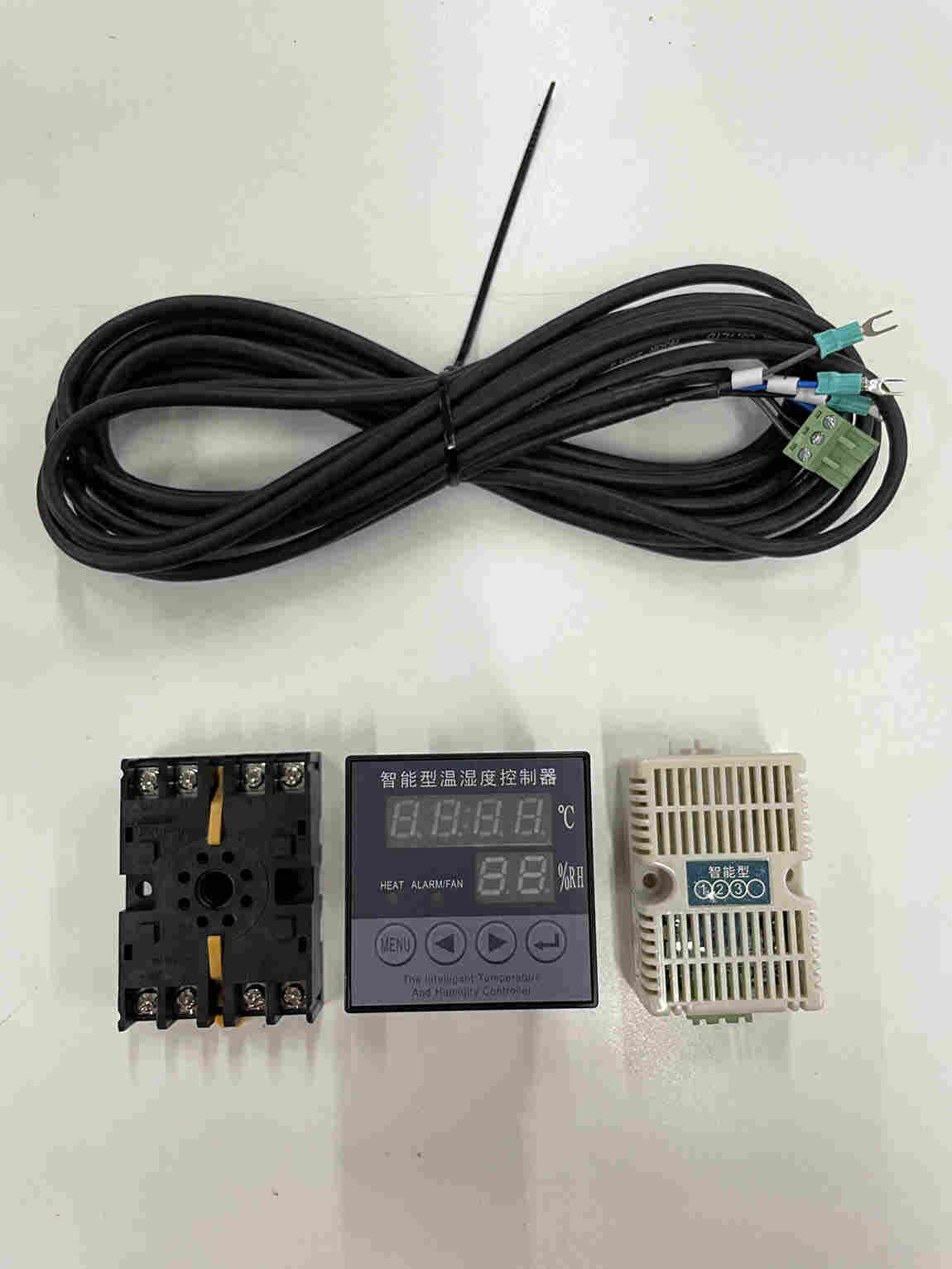

ASD200开关柜智能控制装置-斯沃2022已更新
来源：南京斯沃电气有限公司
发布时间：2022-09-03 10:43:08
一、产品优势
ASD200开关柜智能操控装置就是针对电力开关柜开发设计的一种*的多功能，智能化模拟动态指示装置，它集一次回路模拟图，开关状态，断路器位置，接地开关位置，弹簧储能状态，隔离开关状态，语音防误指示，高压带电指示，高压带电闭锁以及自动加热除湿控制，温湿度控制，加热器故障，温报警指示等多功能于一体。ASD200量身定做：根据用户不同需求，量身定做不同的功能组合。
技189术2199支8062持
二、技术指标
◇工作电源：AC220V±10％,50Hz/DC220V/DC110V
◇工作环境：-20℃～＋60℃
◇液晶汉字显示现场温湿度值，并且用户可以根据需要自行设置加热/除湿的上、下限值。当环境湿度大于上限值或温度小于下限值时启动加热, 当环境湿度小于下限值或温度大于上限值时停止加热。当环境温度≥40℃时，系统自动停止加热,防止过热损伤。加热器断线时, 报警继电器输出(无源)
◇排风输出：当温度大于排风上限值时, 排风输出继电器接点闭合(无源), 当温度小于排风下限值时, 排风输出继电器接点断开
◇温湿度控制精度：温度±1℃,湿度±5％RH
◇操作功能：装置面板上设有合闸/分闸转换开关,储能转换开关,远方/就地转换开关; 照明可设置为手动照明和自动照明,当设置为自动照明时,当有人站在柜前停留时(时间可调)自动启动柜内照明,离开后自动停止
◇电测仪表准确度：±0.5%
◇电能脉冲输出：电表脉冲常数3200imp/kwh
◇带电显示LED启辉电压（kV）：额定相电压×0.15～0.65
◇闭锁启动电压(kV):：额定相电压×0.65
◇继电器输出触点容量: AC220V/5A
◇通讯协议：RS485; Modbus-RTU
◇抗干扰：符合GB／T17626.8-1998标准
◇抗震性：10～55～10Hz 2g 1min
开孔尺寸：218×162
三、安装注意事项
◆本装置只能由*人士进行安装和维护。
◆设备只能由取得资格的工作人员才能进行安装和维护。
◆对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。
四、故障解决方案
功能区
常见故障现象
判断和排除方法
装置显示
装置通电后无任何显示
1、检查装置背面的电源开关是否处于开的位置。
2、用万用表测量装置背面端子21、22有无正常工作电压。
一次回路模拟显示
装置试验/工作位置、接地刀、储能指示灯无相应显示。
1)检查装置背面端子1-8是否接入插紧。
2)分别检查开关量输入对应端子1-6与公共端7是否处于无源导通的状态和用导线短接输入端子与公共端短接。
高压带电指示
1、一次高压带电时高压带电指示灯亮缺相或亮度特暗。
2、一次高压带电时闭锁解除指示灯仍亮或闪烁。
检查装置高压带电端子接线是否正确可靠；用万用表交流当测量装置端子A、B、C相与接地之间是否有电压，电压一般为10-60V（根据带电传感器不同而定）；如测量电压偏低检查带电传感器的性能参数是否按规定配置，是否符合装置对其要求。
通讯
通讯连不上。
1)通讯接线端子是否接线插紧。
2)通讯数据线A、B是否接反。
3)通讯协议使用是否正确。
4)接收设备的波特率是否设置正确。
5)接收设备上设置的通讯地址是否与装置标明的一致。
五、产品功能
【温湿度模拟控制功能】
可以带1-2路温湿度传感器，当环境湿度≥85%±5%RH时，启动加热；湿度≤75%±5%RH时，退出加热。当环境温度≤5℃时，启动加热；当温度＞10℃时，退出加热。
【动态模拟图】
根据用户的一次接线方式，电压等级设置模拟图，将断点部分用动态方式表示，构成实时动态显示。显示内容大致如下：
A分和咋显示 B储能指示 C工作位置指示 D试验位置指示 E手车进出过程中状态指示
【手动功能】
设置手动按钮，按下手动按钮切换到手动状态，两路加热启动，方便检查加热器以及加热器回路是否正常工作。
【指示及闭锁】
由三个指示灯用以显示A、B、C三相主回路代线情况，任何一相带电，则对应的带点指示灯亮；并启动电磁闭锁，防止高压室门被打开
A：LED启辉电压（KV）：额定相电压*0.15
B：闭锁启动电压（KV）：额定电压*0.65
结束语：ASD200开关柜智能操控装置适用于0.1～35kV中置柜、手车柜、固定柜、环网柜等多种开关柜。按使用功能可分为：电流型、综合型、电表型三种型号。安装方式采用嵌入式，具有安装方便快捷，用户选用时只需提供相应一次系统方案图及开关节点和功能要求即可。
