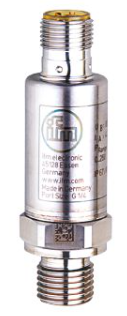

压力变送器

PT5404

PT-010-SEG14-A-ZVG/US/ /W

可靠检测工业应用的系统压力

较高的抗冲击和振动能力

*的重复性和低线性误差

高于 6 千万次压力周期的使用寿命

适合在空间受限情况下安装的耐用不锈钢紧凑外壳

产品特征

输入和输出数 模拟输出数量: 1

测量范围

0...10 bar

0...145 psi

0...1000 kPa

0...1 MPa

系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)

应用

应用 用于工业应用

介质 液体和气体介质

介质温度 [°C] -40...90

爆破压力*小值

300 bar

4350 psi

30 MPa

抗压强度

25 bar

360 psi

2.5 Mpa

注意抗压强度

静态

耐真空 [mbar] -1000

压力 相对压力

电气数据

工作电压 [V] 8.5...36 DC

绝缘电阻*小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

开机延迟时间 [s] < 0.1

的输入/输出

输入和输出数 模拟输出数量: 1

输出

输出数量 1

输出信号 模拟信号

模拟输出数量 1

模拟电流输出 [mA] 4...20

负载*值 [Ω] (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω

短路保护 有

过载保护 有

测量/设定范围

测量范围

0...10 bar

0...145 psi

0...1000 kPa

0...1 MPa

精度/偏差

重复精度 [测量范围值的%] < ± 0,05; (温度波动< 10 K)

特征曲线偏差 [测量范围值的%] < ± 0,5; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞)

线性偏差 [测量范围值的%] < ± 0,1 (BFSL) / < ± 0,2 (LS)

滞后偏差 [测量范围值的%] < ± 0,2

长时间稳定性 [测量范围值的%] < ± 0,1; (每6个月)

温度系数零点和量程 [测量范围值的百分比 / 10 K] < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)

反应时间

阶跃函数响应时间 模拟输出 [ms] 1

工作条件

环境温度 [°C] -40...90

存储温度 [°C] -40...100

外壳防护等级 IP 67; IP 69K

/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年] 686

承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g] 59

原材料 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI

材料(接液部件) 1.4542 (17-4 PH / 630)

开关动作寿命 6千万; (在额定压力的1.2倍)

拧紧扭矩 [Nm] 25...35; (的拧紧扭矩; 取决于润滑、密封及压力等级)

系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)

过程连接密封 FKM (DIN EN ISO 1179-2)

已集成限制器元件 否(可以改装 )

注释

注释

BFSL = Best Fit Straight Line

LS = 极限点设定

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A
