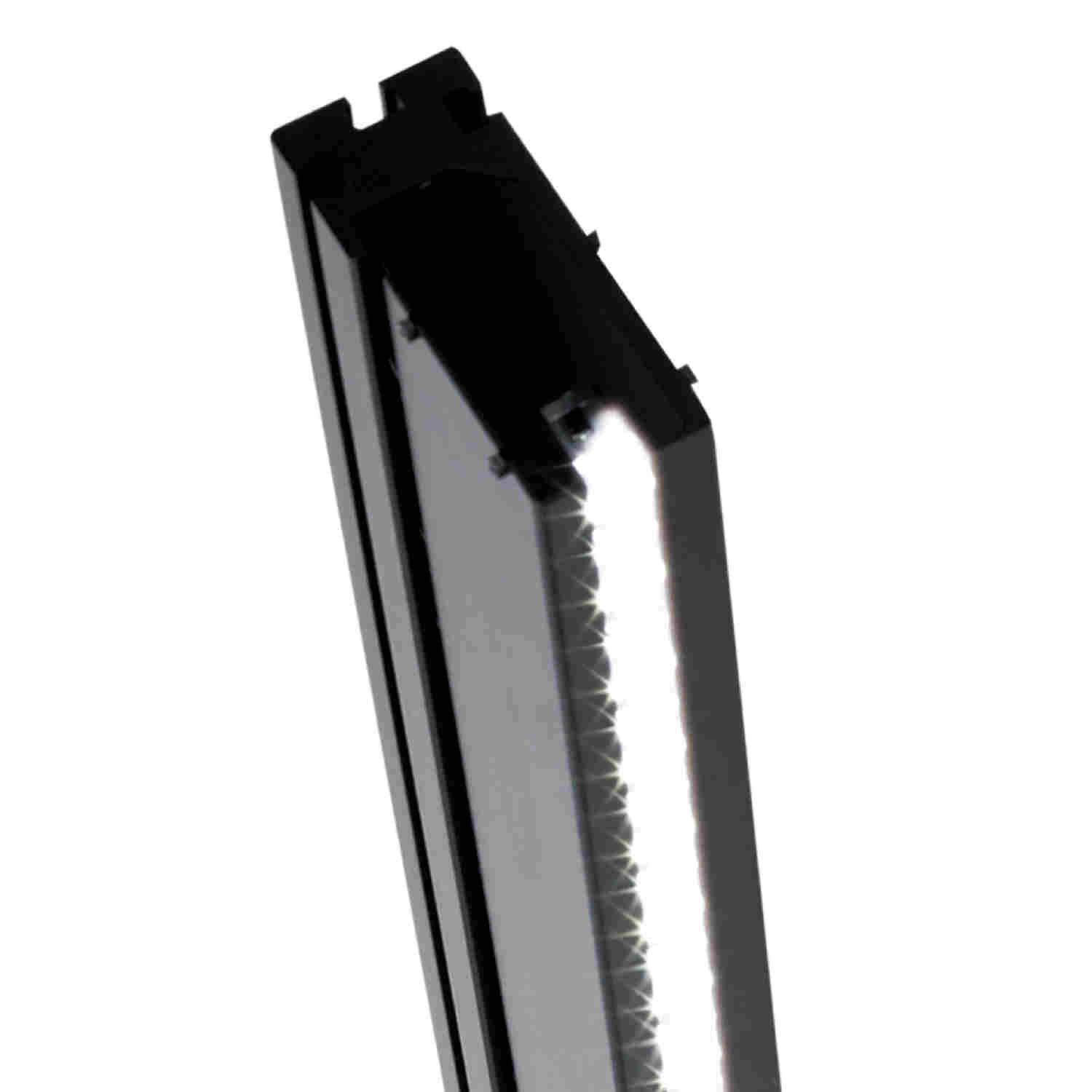

日本CCS斜光照射光源LNDG-700SW-LA
来源：深圳市京都玉崎电子有限公司
发布时间：2022-09-15 15:06:03
LNDG系列
检测出不明显竖皱褶（传送方向的褶皱）和凹凸。
特点
实现斜光照射
传统的线阵传感器用光源难以检测出纸和无纺布等扩散光线的被测物体，但LNDG系列可检测出其在生产线传送方向上的皱褶和凹凸。
斜光照射的示意图
其他特点
- 无风扇（自然冷却）
- 同时支持错误检测
- 发光面长度为300～3,000mm（可以100mm为单位进行制作）
可检测出不明显的竖褶皱和凹凸
成像样品
应用例
标签贴纸的竖皱褶检测
构成例
采用独创的光学设计实现斜光照射。适用于检测扩散光线的被测物体在生产线传送方向上的竖皱褶和凹凸的线阵传感器用光源。
LNDG系列
请选择长度大于被测物体宽度的尺寸
为了检测出“竖皱褶和凹凸”，LNDG系列向倾斜方向照射。选择光源产品时，请选择长度大于检测对象宽度200mm以上的尺寸。
此外，为了获得充分的照度，建议保持50mm的照射距离。
电子零件的电极成像
| 内容 | 外观检测 |
|---|---|
| 被测物体 | 电子零件 |
| 提供方案前 | LED条形光源 |
| 提供方案后 | LDR2-32RD2 |
| 结果 | 均匀度提高 |
进气阀的字符成像
| 内容 | 字符识别 |
|---|---|
| 被测物体 | 进气阀（汽车零件） |
| 提供方案前 | LED环形光源 |
| 提供方案后 | LDR2-50RD2 |
| 结果 | 强调字符 |
特点
标准的环形光源
通过使用柔性基板，实现环形光源应有的功能。可倾斜地照射被测物体，使光照射到整个被测物体。
因此，可吸收被测物体位置的微小偏差和倾斜，实现稳定的成像。
*地大幅度抑制LED的温度上升
可通过在基板与铝制外壳之间贴紧散热材料，吸收LED产生的热量。
以此*地大幅度抑制了导致LED老化的发热。
构成例
将柔性基板弯曲成任意形状并在其上面高密度封装LED。使直射光集中在中心部分进行照射。
